ELFA-RF

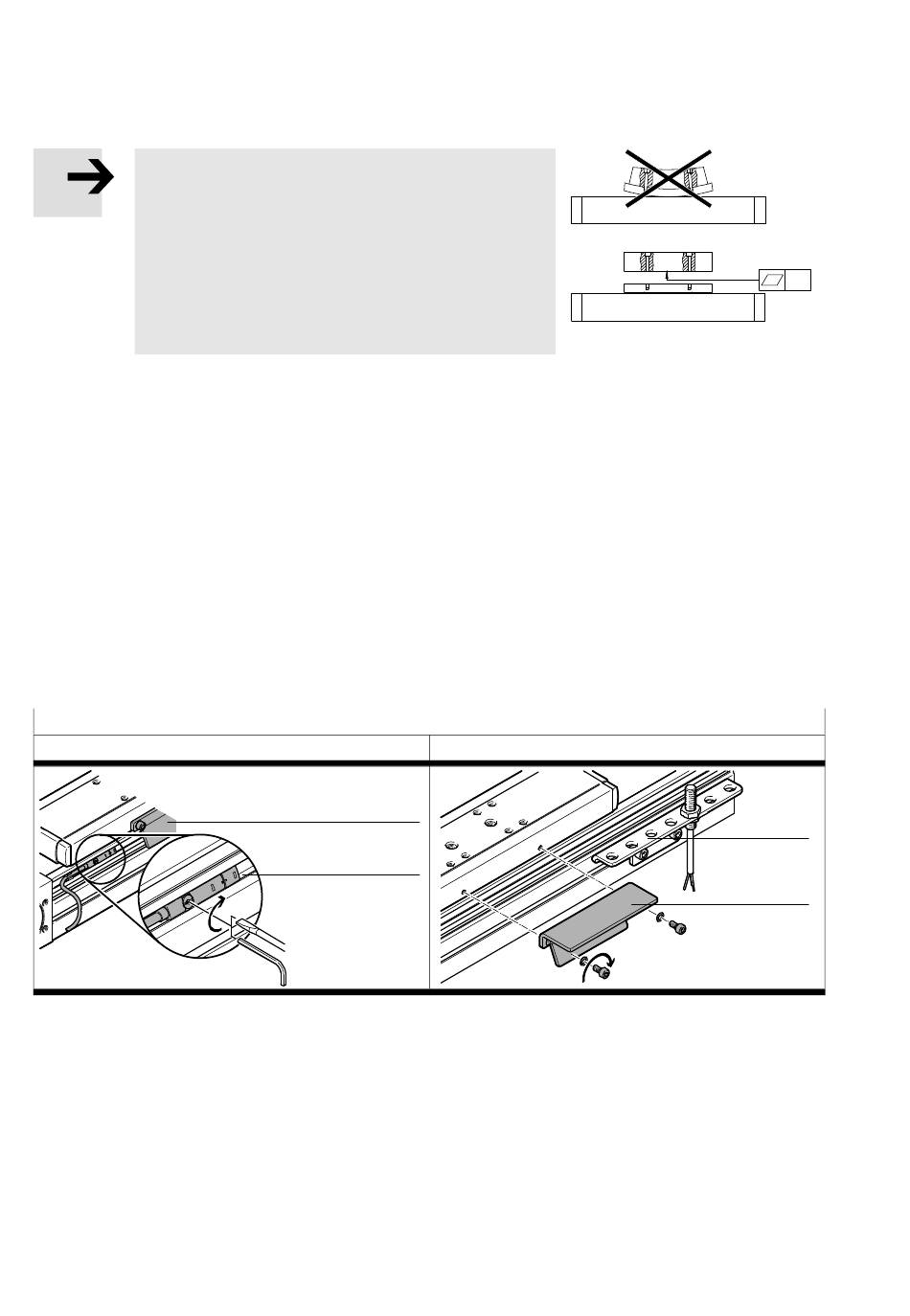

Per carichi duri e rigidi (acciaio):
Attenzione
Una flessione della slitta in alluminio verso un carico
piegato può compromettere la durata della guida.
• Utilizzare il carico utile con una superficie di
montaggio piana. Planarità t = 0,01 mm.
5.1.3

Montaggio di accessori esterni

Per evitare che l'attuatore superi le posizioni di fine corsa in modo incontrollato:
• Controllare la necessità dei sensori di finecorsa (finecorsa hardware).
In caso di utilizzo di sensori di finecorsa come interruttori di finecorsa:
• utilizzare preferibilmente sensori di finecorsa con commutazione NC.
Ciò protegge contro il superamento della posizione terminale in caso di rottura del cavo dei sensori
di finecorsa.
In caso di utilizzo di sensori di finecorsa come interruttori di riferimento:
• Utilizzare il sensore di finecorsa corrispondente all'ingresso del sistema di comando impiegato.
• Utilizzare il sensore di finecorsa aJ (è Istruzioni di montaggio degli accessori).
Fissaggio
nelle scanalature 9 (è Fig. 1)
Tab. 3
• Evitare influenze esterne dovute a componenti magnetici o ferritici in prossimità dei sensori di fine­
corsa (almeno 10 mm di distanza dai tasselli scorrevoli).
• Evitare lo sporco, allo scopo utilizzare coperture per scanalature su tutte le scanalature non utilizzate.
56
Fig. 6
con supporto sensore aA
aJ
9
Festo – ELFA-RF – 1412NH Italiano
t
aA
aJ
