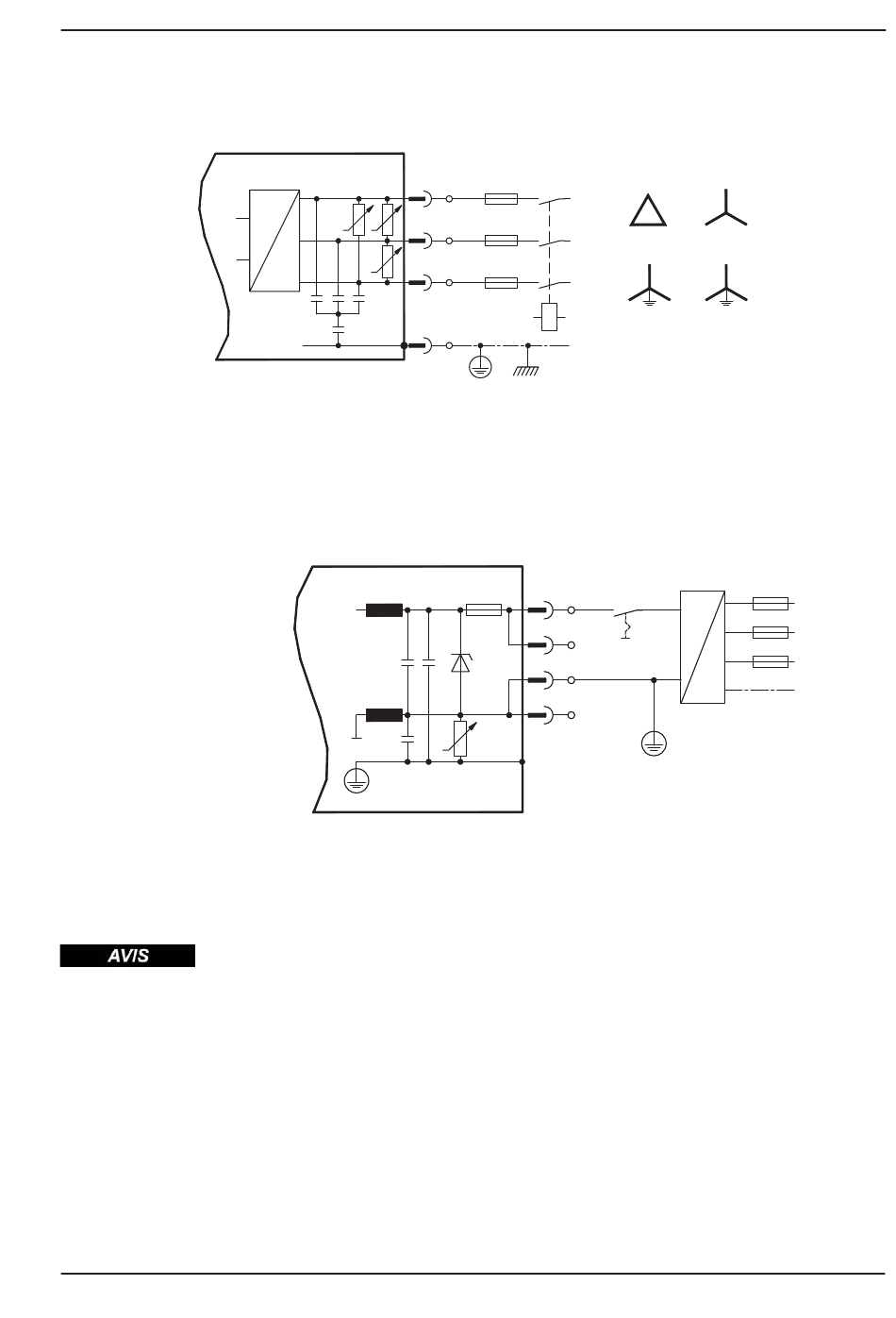

Raccordement secteur (X0)

8.8.3

Tension auxiliaire 24V (X4)

8.9
Circuit intermédiaire (X7)
Commutable en parallèle grâce à un circuit breveté de répartition de la puissance ballast
sur tous les variateurs raccordés au même bus CC (circuit intermédiaire, exemple de rac-
cordement ð p.87).
l
l
l
SERVOSTAR 601...620 Manuel d'Instructions
Directement sur le réseau 3~ mis à la terre, filtre intégré
protection (p. ex. fusible) réalisée par l'utilisateur ð p.24
SERVOSTAR 600
=
~
Séparation de potentiel, bloc d'aliment. externe 24 V CC, p. ex. avec transfo
d'isolement
Intensité de courant requise ð p.23
Filtre de déparasitage intégré pour l'alimentation en tension auxiliaire 24 V
SERVOSTAR 600
+24V
Seuls les variateurs avec une alimentation en tension sur le même réseau (tension
d'alimentation et de puissance identiques) peuvent être reliés au circuit intermé-
diaire.
La somme des courants nominaux de l'ensemble des variateurs connectés en paral-
lèle à un SERVOSTAR 600 ne doit pas dépasser 40 A.
Utilisez des câbles non blindés (2,5 mm²) d'une longueur max. de 200 mm. Pour des
longueurs plus importantes, utilisez des câbles blindés.
07/2016
X0A/B
F
N1
1
L1
F
N2
2
L2
F
N3
3
L3
4
PE
X4
1
+24V
2
+24V
33V
XGND
3
XGND
4
Installation électrique
L1
208...230V
208...230V
L2
60Hz
60Hz
L3
208...480V
230...480V
60Hz
50Hz
PE
=
+
-
-
~
L1
L2
L3
PE
