 Dichtigkeit der Saugleitung sicherstellen.
 Um Druckverluste zu vermeiden, sind Übergangsstücke auf
größere Nennweiten mit ca. 8° Erweiterungswinkel
auszuführen.
 Vom Rohrleitungssystem dürfen keine Kräfte oder Momente
auf die Pumpe wirken.
Pos: 127 /Technische Dokumentation/Betriebsanleitung/Installation/Aufstellung/allgemeine Anleitung/Aufstellung @ 2\mod_1432017628128_6.docx @ 31940 @ 2 @ 1
5.3

Aufstellung

Pos: 128 /Technische Dokumentation/Betriebsanleitung/Installation/Aufstellung/Multi/Pumpe aufstellen - Wasserniveau Multi @ 5\mod_1450343764881_6.docx @ 59412 @ @ 1
Die Pumpe soll unterhalb des Wasserniveaus (maximal 3 m) im
Zulaufbetrieb aufgestellt werden.
Pos: 129 /Technische Dokumentation/Betriebsanleitung/Installation/Aufstellung/Multi/VW61.21.022 @ 4\mod_1449673532325_0.docx @ 58493 @ @ 1
A
VW61.21.022
Pos: 130 /Technische Dokumentation/Allgemeine Module/Abbildung @ 1\mod_1430211005604_6.docx @ 29219 @ @ 1

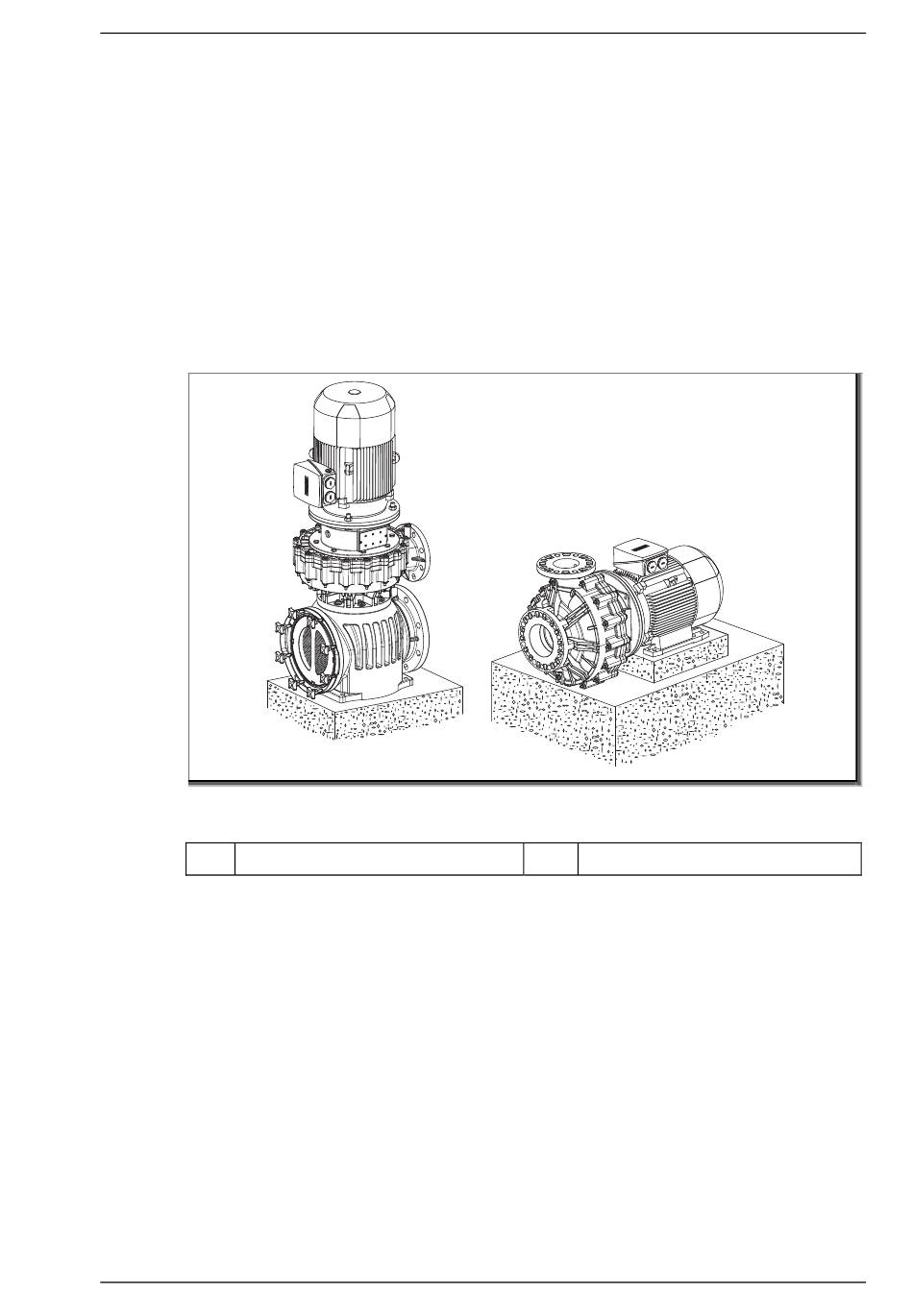

Abb. 6
Pos: 131 /Technische Dokumentation/Betriebsanleitung/Installation/Aufstellung/Multi/Komponententabelle Aufstellung Multi @ 4\mod_1449673586068_0.docx @ 58510 @ @ 1
A BADU Block Multi
Pos: 132 /Technische Dokumentation/Betriebsanleitung/Installation/Aufstellung/Multi/Beschreibung Aufstellung Multi @ 4\mod_1449581403802_6.docx @ 55156 @ @ 1
Das Filtergehäuse der BADU Block Multi muss vollflächig auf dem
Fundament aufgestellt werden.
Die Normblock Multi muss so aufgestellt werden, dass das
Pumpengehäuse frei steht und nicht aufliegt. Für die Montage der
Motorfüße muss deshalb eine Erhöhung auf das Fundament
aufgebaut werden.
Pos: 133 /Technische Dokumentation/Allgemeine Module/#### Seitenumbruch #### @ 0\mod_1426069111812_0.docx @ 769 @ @ 1
01|2016
B
B Normblock Multi
Installation
DE 25
