Pos: 82 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Beschreibung @ 0\mod_1427795115728_371.docx @ 26938 @ 1 @ 1
3
Description
Pos: 83 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Multi/VW61.21.021 @ 4\mod_1449665620869_0.docx @ 58344 @ @ 1
Pos: 84 /Technische Dokumentation/Allgemeine Module/Abbildung @ 1\mod_1430211005604_371.docx @ 29222 @ @ 1

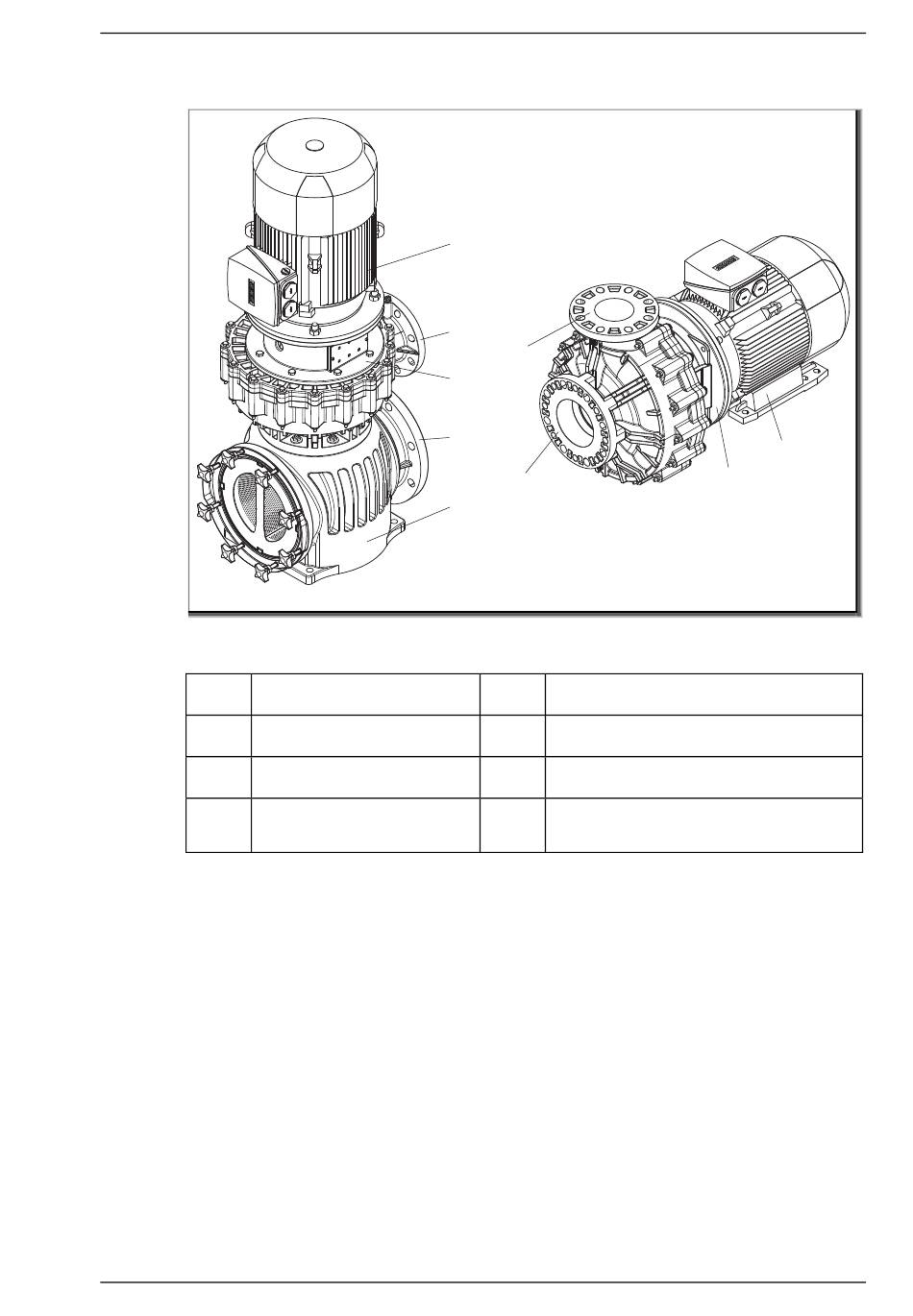

Fig. 1
Pos: 85 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Komponententabelle/Komponententabelle - Multi @ 4\mod_1449223775565_371.docx @ 54484 @ @ 1
A
Normblock Multi
(1)
Volute d'aspiration
(3)
Moteur
Lanterne
(5)
d'entraînement
Pos: 86 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Funktion/Funktion - Multi @ 4\mod_1449223843122_371.docx @ 54500 @ 2 @ 1
3.1
Fonctionnement
La pompe aspire l'eau de piscine via une robinetterie d'arrêt dans
la tuyauterie d'aspiration et la tubulure d'aspiration (1). Dans la
pompe BADU Block Multi un panier de préfiltre est intégré dans le
préfiltre (4), lequel filtre les grosses impuretés. L'eau est pompée
vers l'installation de filtration via la tubulure de refoulement (2) et
une robinetterie d'arrêt dans la tuyauterie de refoulement. L'arbre
d'entraînement du moteur (3) est relié fixement à l'arbre de la
pompe. Le moteur (3) est fixé à la pompe via la lanterne
d'entraînement (5).
Pos: 87 /Technische Dokumentation/Allgemeine Module/#### Seitenumbruch #### @ 0\mod_1426069111812_0.docx @ 892 @ @ 1
04/2016
(3)
(2)
(2)
(5)
(1)
(1)
(4)
B
B
(2)
(4)
(5)
A
BADU Block Multi
Volute de refoulement
Préfiltre avec panier
Description
(3)
VW61.21.021
FR 17
