3 Beschrijving
Pos: 83 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Multi/VW61.21.021 @ 4\mod_1449665620869_0.docx @ 58345 @ @ 1
Pos: 84 /Technische Dokumentation/Allgemeine Module/Abbildung @ 1\mod_1430211005604_372.docx @ 29223 @ @ 1

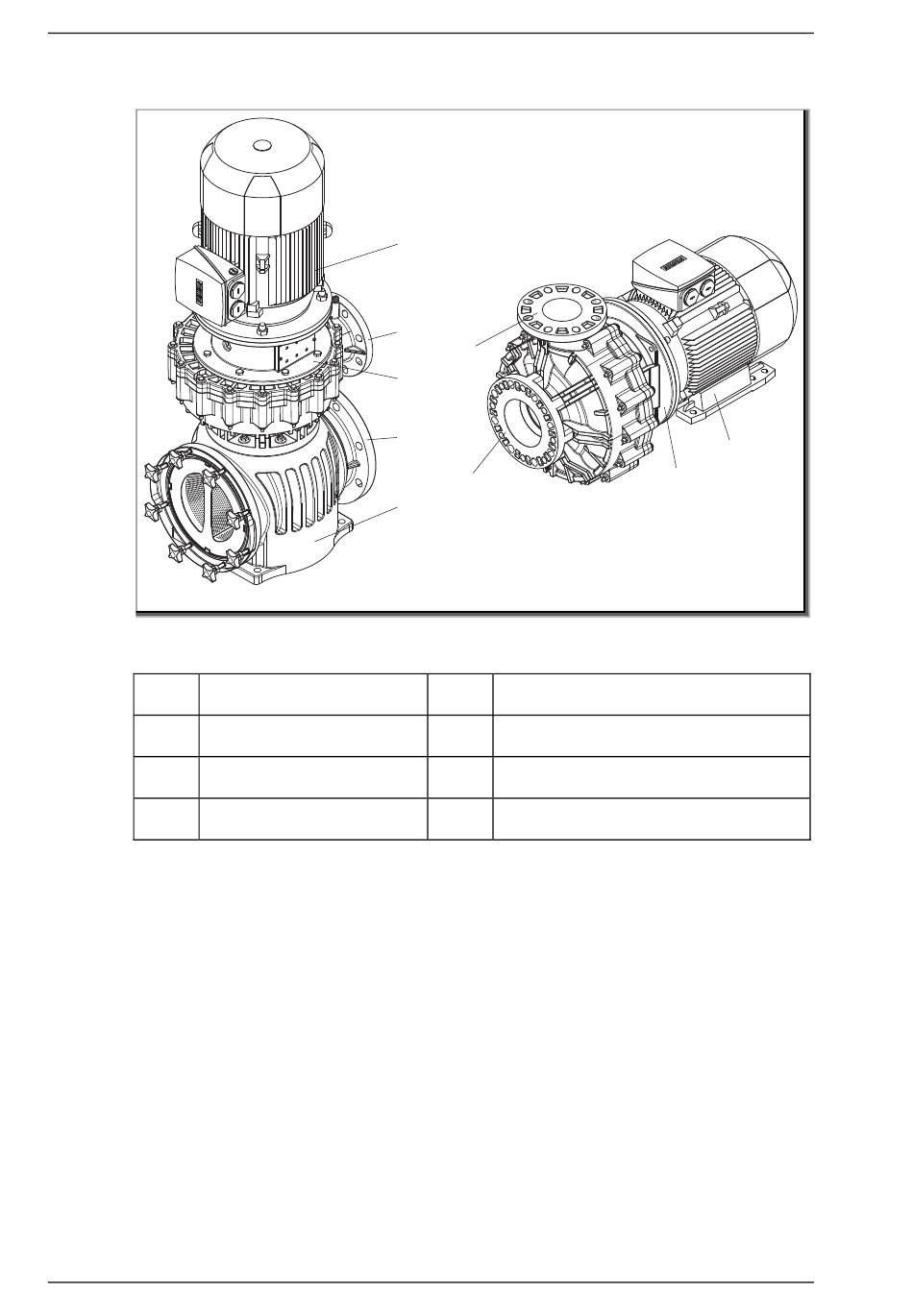

Afb. 1
Pos: 85 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Komponententabelle/Komponententabelle - Multi @ 4\mod_1449223775565_372.docx @ 54485 @ @ 1
A Normblock Multi
(1) Zuigaansluiting
(3) Motor
(5) Aandrijflantaarn
Pos: 86 /Technische Dokumentation/Betriebsanleitung/Beschreibung/Funktion/Funktion - Multi @ 4\mod_1449223843122_372.docx @ 54501 @ 2 @ 1
3.1

Werking

De pomp zuigt het zwembadwater aan via een afsluiter in de
zuigleiding en de zuigaansluiting (1). Bij de BADU Block Multi is in
het filterhuis (4) een zuigzeef geïntegreerd om grove
verontreiniging er uit te filteren. Het water wordt via de
persaansluiting (2) en een afsluiter door de persleiding naar de
filterinstallatie gepompt. De aandrijfas van de motor (3) is star met
de pompas verbonden. De motor (3) wordt via het lantaarnstuk (5)
aan de pomp bevestigd.
