SICK IN3000 Direct Mode D'emploi page 24

Kapitel 4

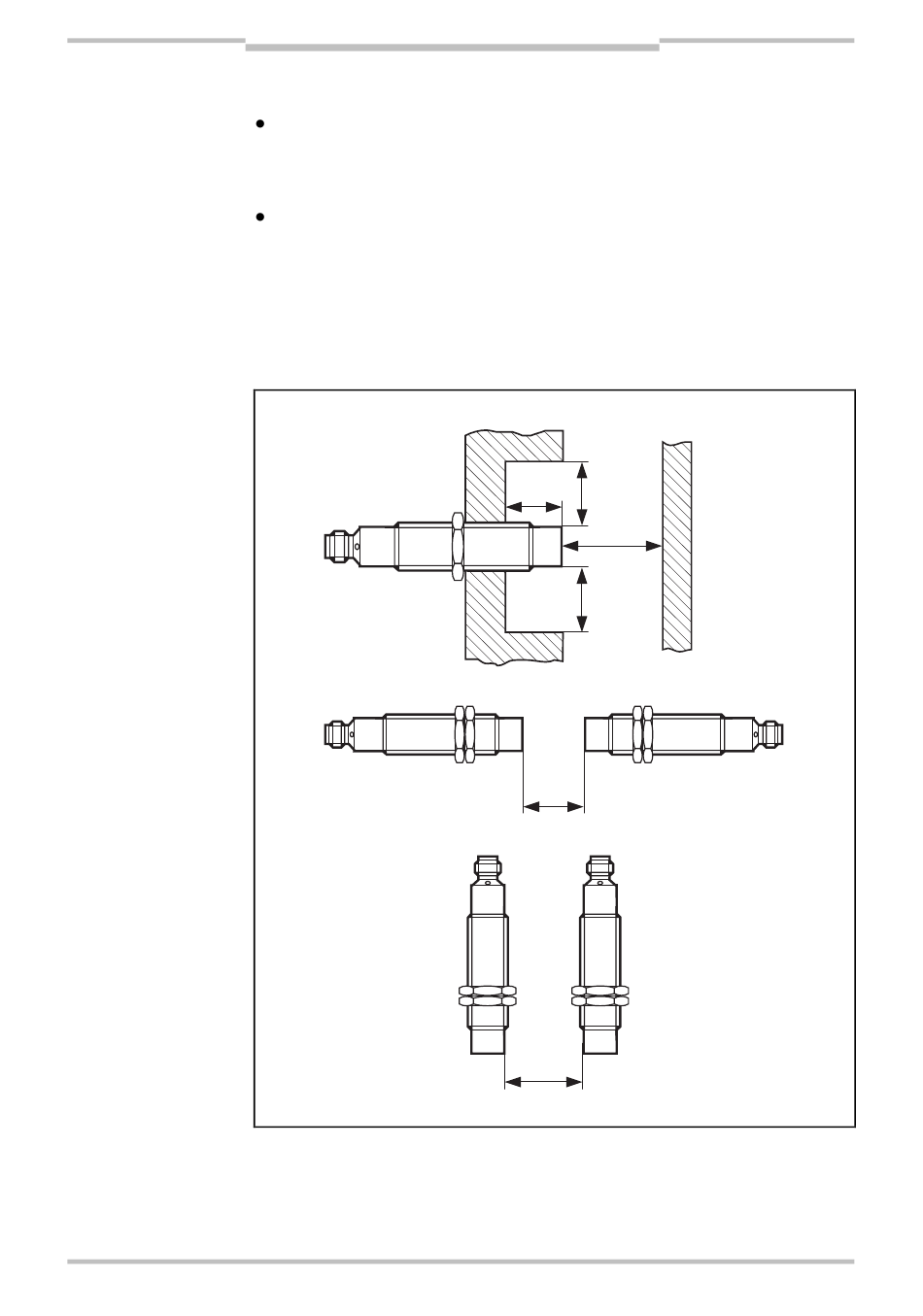

Abb. 3:
Mindestabstände
bei der Montage
des Sicherheits-
schalters
IN30-E0407K
24
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
Gesicherten Ausschaltabstand, Freigabezone und
Nahbereich beachten (vgl. Tab. 1, Tab. 2, Tab. 3
bzw. Tab. 4).
Die in Abb. 3 bis Abb. 6 genannten Mindestab-
stände für benachbarte und gegenüberliegende
Sensoren und die Mindestabstände zu feststehen-
den Anlagenteilen und Wänden müssen eingehal-
ten werden.
12
12
18
12
48
24
