Kapitel 9

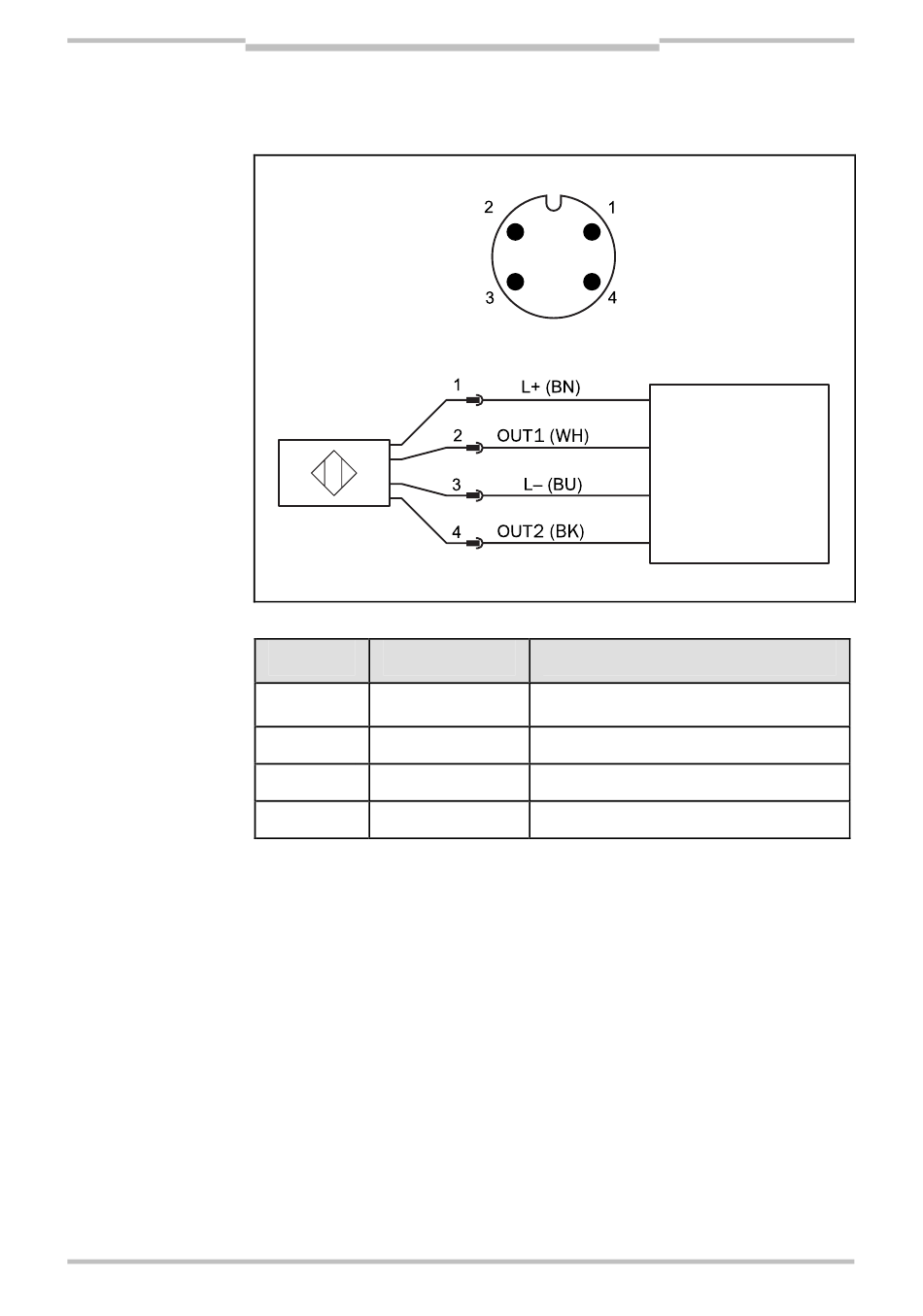

Abb. 7:
Pin-Belegung
und Anschluss-
schema
Tab. 11:
Pin-Belegung der
Sicherheitsschal-
ter IN3000 Direct
40
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Technische Daten
9.2

Anschlussbelegung

Pin Adernfarbe
1 BN
2 WH
3 BU
4 BK
Betriebsanleitung
+24 V DC
IN1
GND
IN2
Funktion
L+ (24 V DC)
OUT1
L– (GND)
OUT2
8014173/YIJ3/2016-04-18
Irrtümer und Änderungen vorbehalten
IN3000 Direct
