Chapitre 4

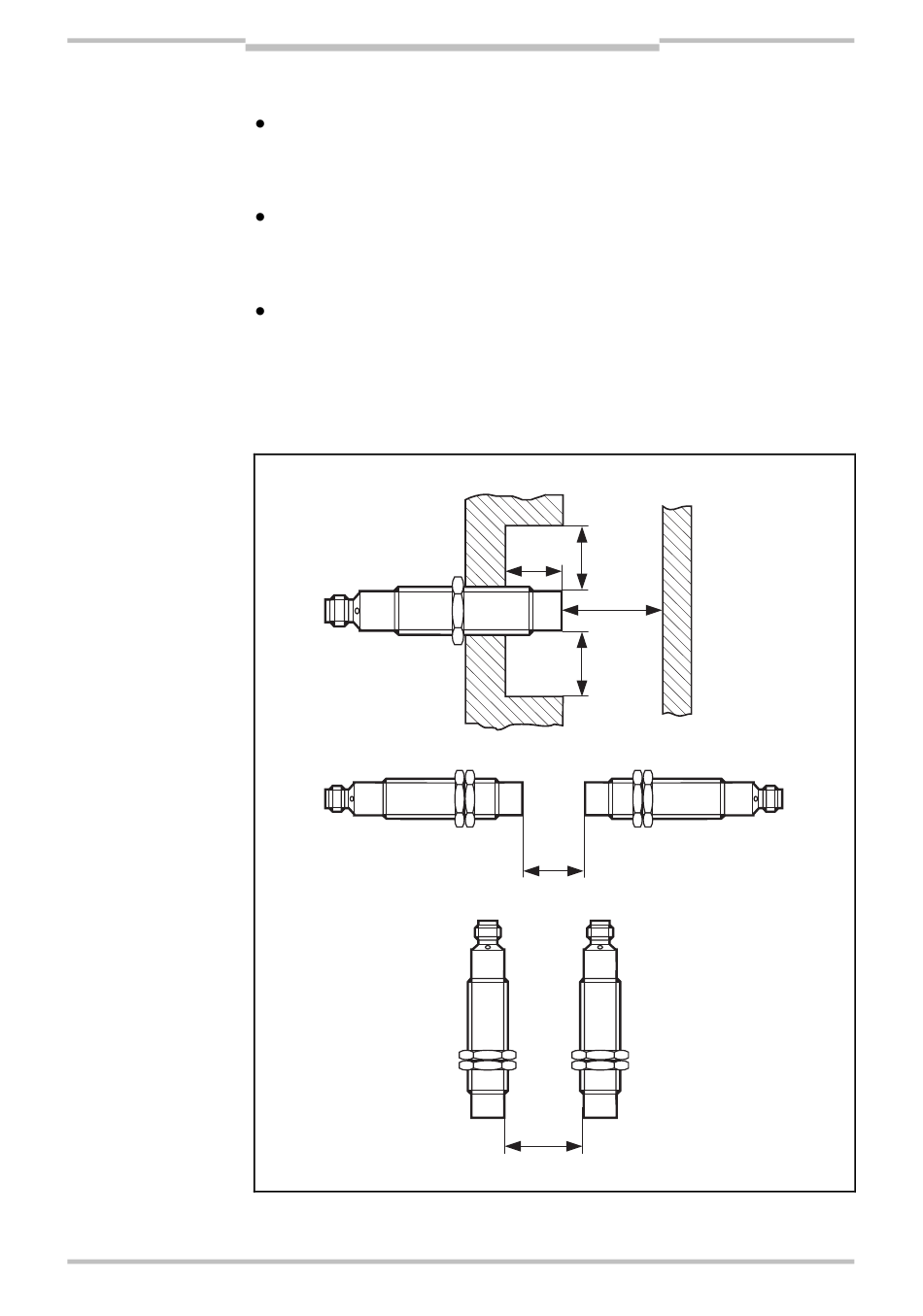

Fig. 3 :
Distances
minimales pour le
montage de
l'interrupteur de
sécurité
IN30-E0407K
162
© SICK AG • Industrial Safety Systems • Tous droits réservés
Montage
L'interrupteur de sécurité IN30-E0306K peut être
monté encastré ; la classification I1A18SP2 selon
EN 60 947N5N2 s'applique ici.
Respecter la distance de commutation garantie
(désactivation), la zone de sécurité et la zone proche
(cf. Tab. 1, Tab. 2, Tab. 3 ou Tab. 4).
Les distances minimales des capteurs voisins ou
placés en face ainsi que les distances minimales
des parties fixes de l'installation et des murs indi-
quées dans Fig. 3 à Fig. 6 doivent être respectées.
Notice d'instructions
12
12
18
12
48
24
8014173/YIJ3/2016-04-18
Sujet à modification sans préavis
IN3000 Direct
