2-3 Affectation E/S pour le système de contrôle de porte
2-3 Affectation E/S pour le système de contrôle de
porte

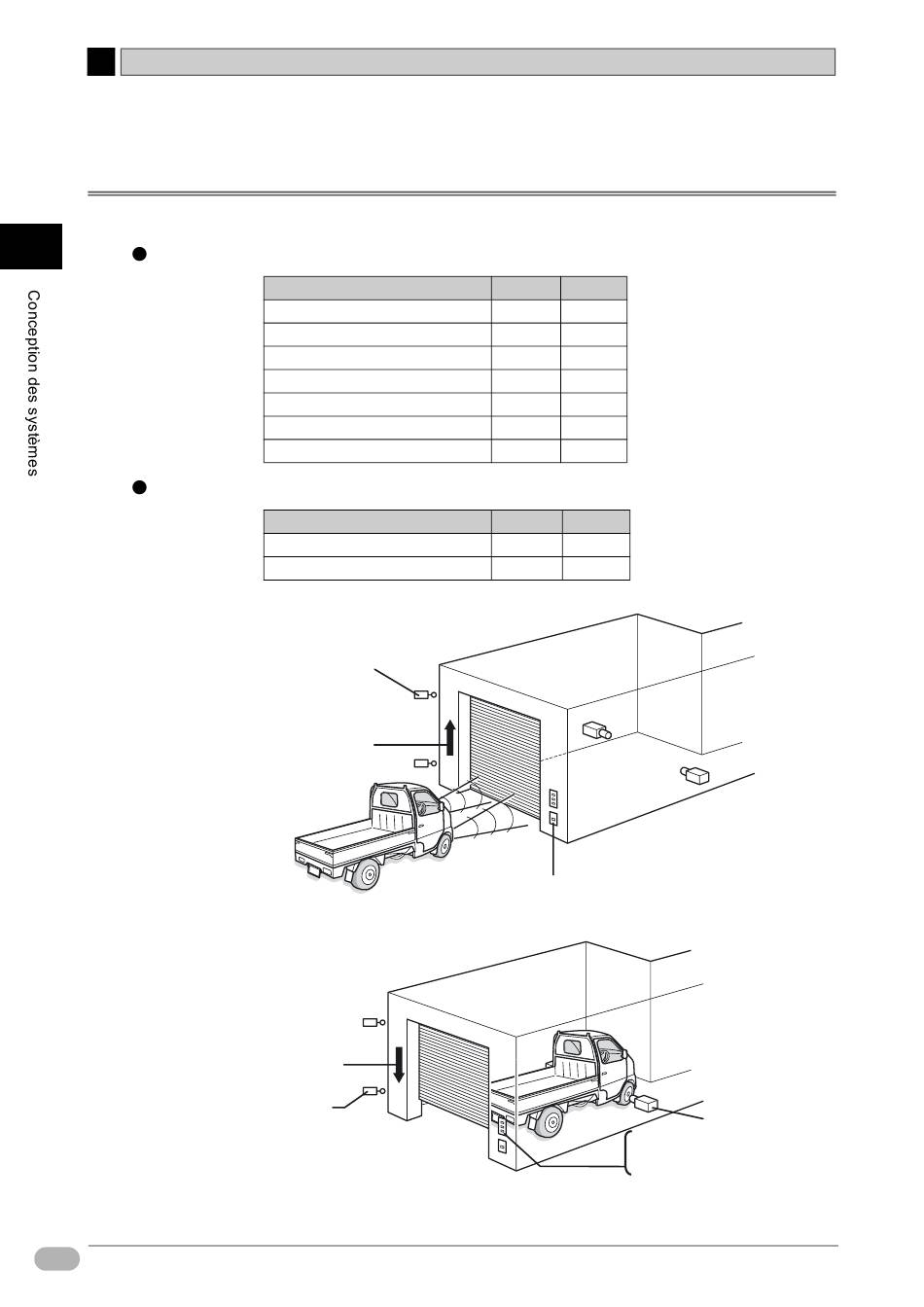

Les relais d'E/S du CP1L sont affectés aux contacts comme suit.
2
Entrées
Sorties
26
Manuel d'introduction SYSMAC CP1L/CP1E
Périphérique
Bouton OUVRIR
Bouton ARRET
Bouton FERMER
Capteur de détection de voiture
Capteur de détection de lumière
Limite supérieure LS
Limite inférieure LS
Périphérique
Moteur de montée
Moteur de descente
LS1(0.05)
MO1(100.00)
MO2(100.01)
LS2(0.06)
Contact Adresse
PB1 0.00
PB2 0.01
PB3 0.02
SEN1 0.03
SEN2 0.04
LS1 0.05
LS2 0.06
Contact Adresse
MO1 100.00
MO2 100.01
SEN2(0.04)
PB1(0.00)
PB2(0.01)
PB3(0.02)
SEN1(0.03)
