Installation
Installation du FLOWSIC500 sur la conduite
3.3.3
Le FLOWSIC500 peut être monté horizontalement ou verticalement.
L'unité de commande peut être tournée de ± 90° (→ p. 33, §3.4).

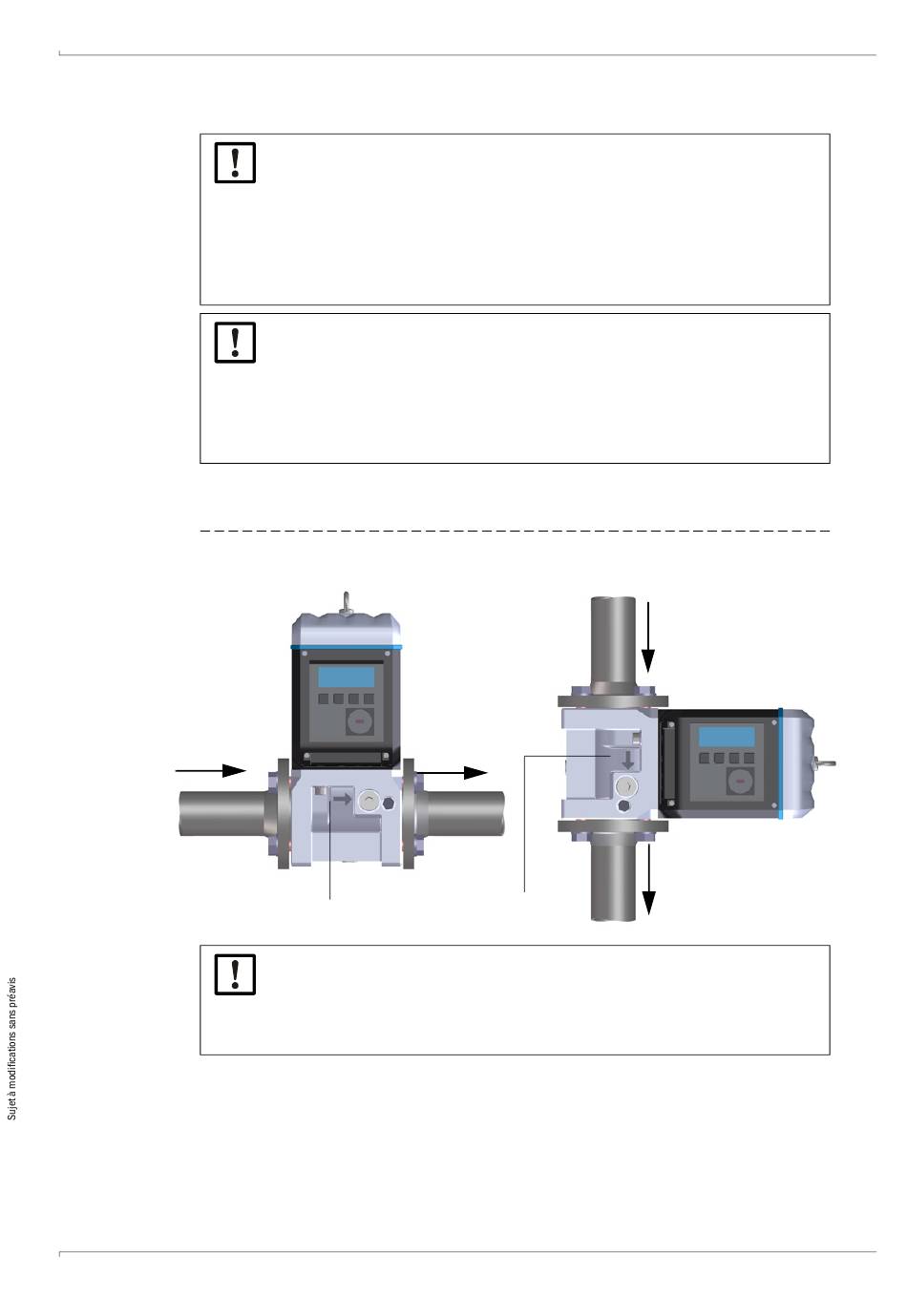

Figure 12
Exemple de montages
FLOWSIC500 · Manuel d'utilisation · 8015392 V 2.1 · © SICK AG
IMPORTANT :
L'oeillet de levage a été prévu uniquement pour le transport de l'appareil. Le
FLOWSIC500 ne doit pas être levé et transporté avec cet oeillet en cas des
charges supplémentaires.
▸
Le FLOWSIC500 ne doit pas être balancé ou incliné lors du transport avec
l'engin de levage.
▸
Le FLOWSIC500 ne doit pas tourner sur lui-même lors du transport car
l'oeillet risquerait de se dévisser.
IMPORTANT : observer le sens d'écoulement du gaz
Le sens d'écoulement prévu est repéré sur le FLOWSIC500 à l'aide d'une
flèche.
Sens de la flèche et sens de l'écoulement gazeux doivent correspondre.
▸
Monter le FLOWSIC500 dans le sens de l'écoulement du gaz.
Si le FLOWSIC500 est installé à contre-sens de l'écoulement gazeux,
l'appareil indique un défaut.
Repère du sens de l'écoulement
IMPORTANT :
Lorsque le FLOWSIC500 est monté de sorte que la cartouche dépasse latéra-
lement de la conduite, le poids de la cartouche génère un couple sur la
conduite.
▸
S'assurer que la conduite peut maintenir la cartouche → p. 32, Table 9.
Sens de l'écoulement du gaz
31
