MONTAJE Y PREPARACIÓN
(7.1)

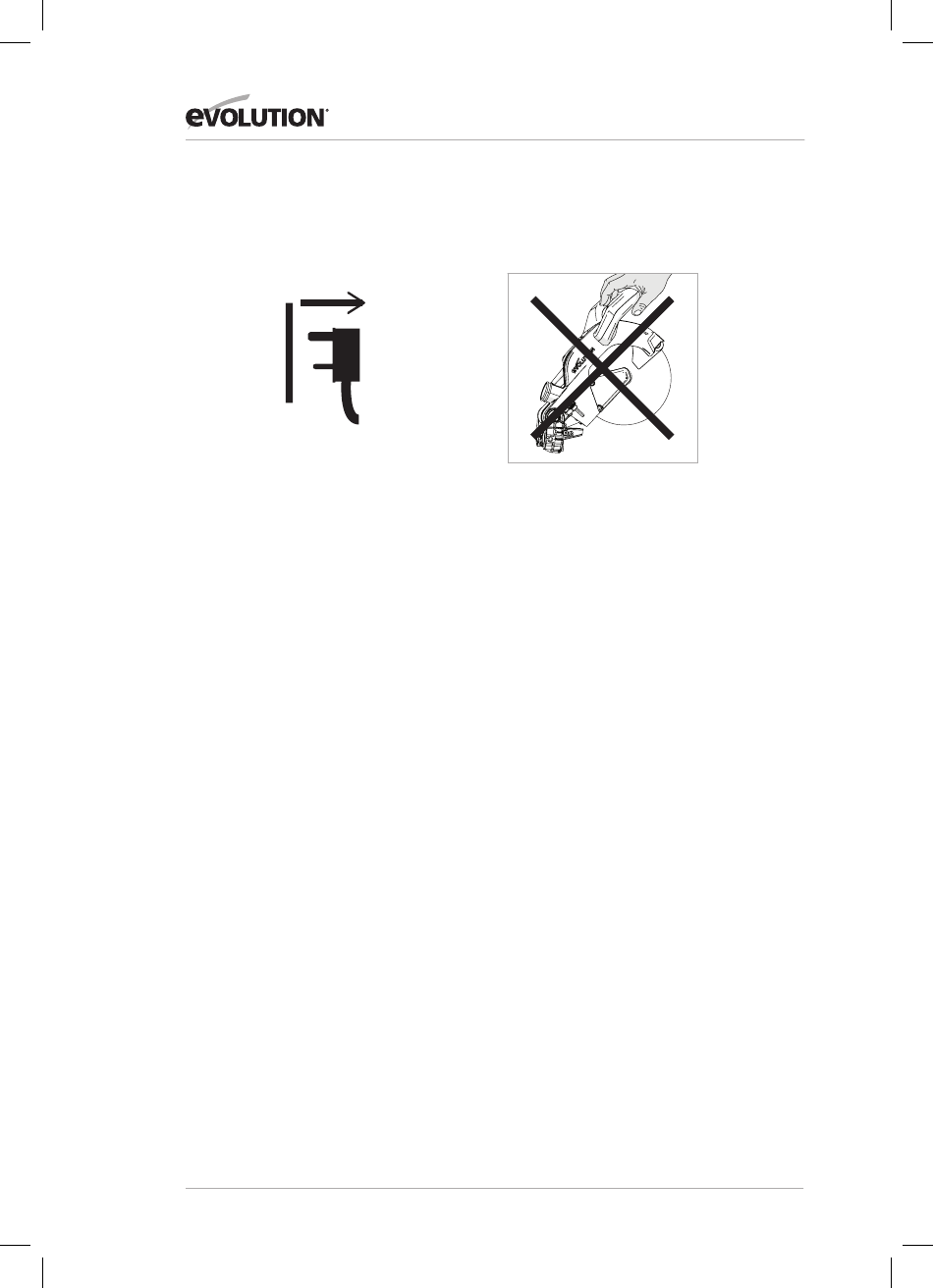

ADVERTENCIA: desconecte siempre la sierra
de la alimentación antes de realizar ningún
ajuste.
Se requiere algo de montaje para la puesta en
servicio de esta máquina.
Al montar esta máquina, el propietario/operario
adquirirá valiosos conocimientos acerca de sus
características avanzadas.
Esto debería permitir al operario explotar todo
el potencial de la máquina una vez se ponga en
servicio.
Nota: estudie los diagramas que muestran
la máquina montada. Adquirirá valiosos
conocimientos que lo ayudarán en el proceso de
montaje.

HERRAMIENTAS NECESARIAS

PARA EL MONTAJE Y LOS AJUSTES
Llave hexagonal: suministrada y situada en la
posición de almacenamiento dedicada en la
máquina. (Fig. 1)
Destornillador de estrella: no suministrado.
Nota: el proceso de montaje es un proceso único.
Una vez se ha completado con éxito el montaje, no
se debe intentar desmontar la máquina.También
es necesario que el propietario/operario monte la
hoja y algunas otras piezas pequeñas.
Nota: se debe realizar una comprobación de
seguridad una vez se haya completado el montaje
y antes de usar la máquina: véase la página 102.
www.evolutionpowertools.com
ADVERTENCIA: No conecte bajo ninguna
circunstancia la cabeza de corte al suministro de
corriente ni intente usarla como sierra circular
de mano.
CONOZCA LAS PIEZAS
Hay cuatro (4) piezas principales que se deben
montar (incluida la hoja) y otras dos (2) piezas más
pequeñas que se deben conectar.
• La base giratoria y el cuello de bisel (Fig. 2)
• Las correderas de la carretilla (Fig. 3)
• La cabeza de corte (en la «posición bloqueada»
según se saca del embalaje) (Fig. 4)
• La hoja (Fig. 5)
Nota: la hoja debería ser la última pieza en
instalarse. Solo se debe instalar después de que se
haya completado el proceso de montaje y se haya
sometido la máquina a las comprobaciones de
seguridad del montaje , véase la página 103.
EL BOTÓN DE BLOQUEO DEL INGLETE (Fig. 6)
La espiga roscada del botón de bloqueo del inglete
se desliza a través de un agujero delante del
mango de bloqueo del inglete(Fig. 7) y después se
enrosca en un buje con rosca interna situado en la
base de la máquina.
EL CUELLO DEL BISEL
Nota: el cuello del bisel se suministra instalado en
la mesa giratoria.
El cuello del bisel debería estar ajustado en la
posición de 0˚.
• Afloje el tornillo de bloqueo del bisel usando el
mango de bloqueo del bisel. (Fig. 8)
• Gire el cuello del bisel a la posición vertical para
que se apoye contra el tope de 0 grados.
• Apriete el mango de bloqueo del bisel.
