Mot D'état Selon Le Protocole Profidrive - Danfoss VLT 2800 Serie Mode D'emploi

Bit 10, Données non v alides/Données valides :
Voir description sous Mot de contrôle selon le protocole
FC.
Bit 11, Ralentissement :
S'utilise pour diminuer la référence de vitesse par la
valeur du paramètre 219 Rattrapage/ralentissement.
Bit 11 = « 0 » n'a aucune influence sur la référence.
Bit 11 = « 1 » implique la diminution de la référence.
Bit 12, Rattrapage :
S'utilise pour augmenter la référence de vitesse à la
valeur du paramètre 219 Rattrapage/ralentissement.
Bit 12 = « 0 » n'a aucune influence sur la référence.
Bit 12 = « 1 » implique l'augmentation de la référence.
Si Ralentissement et Rattrapage sont activés tous les
deux (Bits 11 et 12 = « 1 »), le ralentissement est prio-
ritaire, c'est-â-dire que la référence de vitesse est
diminuée.
Bits 13/14, Sélection de Réglage:
Voir description sous Mot de contrôle selon le protocole
FC.
Bit 15 Inversion :
Voir description sous Mot de contrôle selon le protocole
FC.

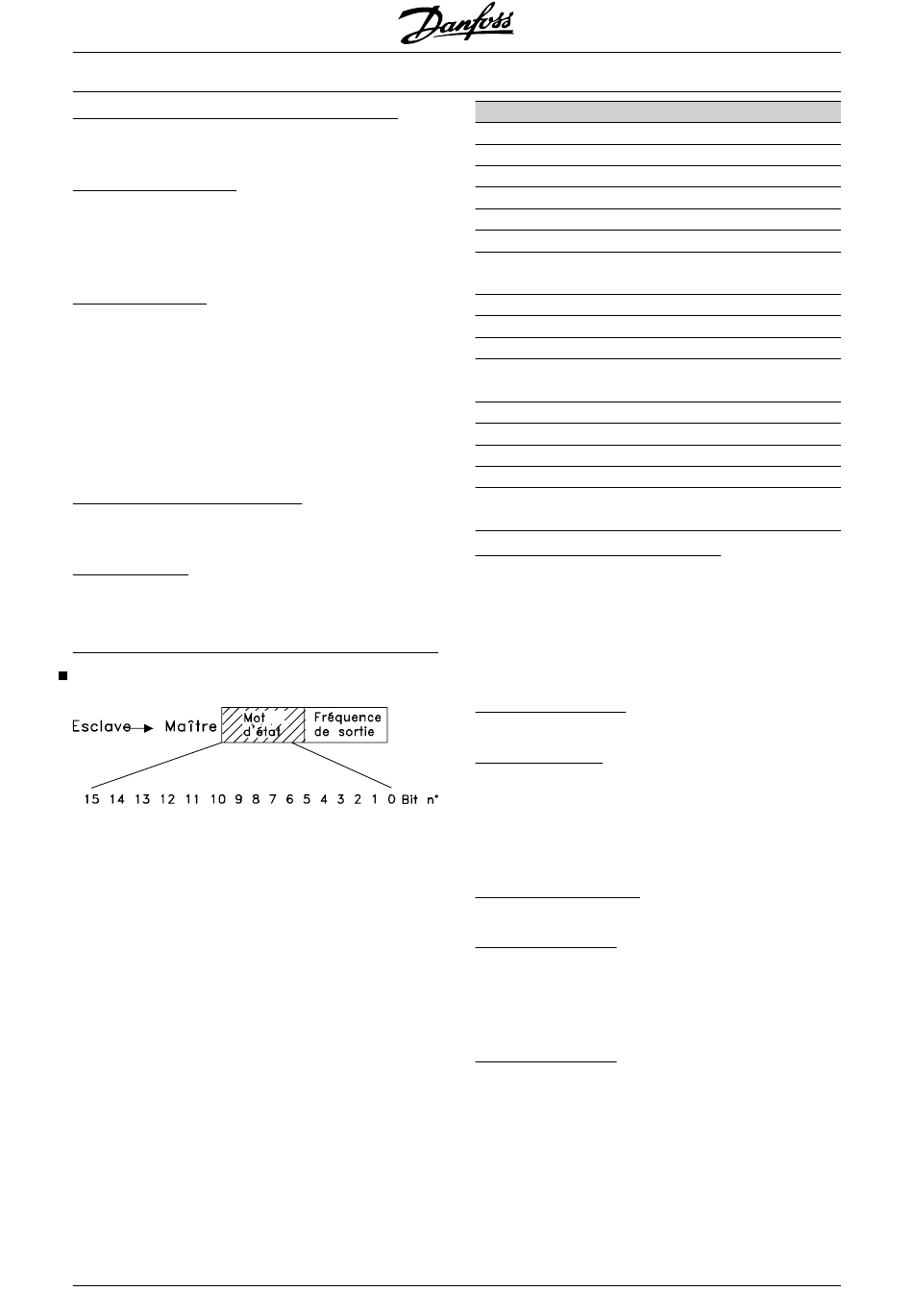

Mot d'état selon le protocole Profidrive
Le mot d'état est utilisé pour informer le maître (par ex.
un PC) de l'état de l'esclave (variateur de fréquence).
Escalve•Maître.
128
Série VLT
Bit Bit = 0
00
01
02 Roue libre
03 Sans arrêt
04 ON 2
05 ON 3
06 Démarrage disponible Démarrage indisponi-
07
08 Vitesse ≠réf.
09 Commande locale
10 Hors plage
de fréquence
11
12
13
14
15
Bit 00, Commande pas prête/prête :
Bit 00 = « 0 » signifie que le bit 00, 01 ou 02 du mot de
contrôle est égal à « 0 » (OFF, OFF ou OFF) ou bien
que le variateur de fréquence n'est pas prêt à fonc-
tionner.
Bit 00 = « 1 » signifie que le variateur de fréquence est
prêt â fonctionner.
Bit 01, Variateur prêt :
Voir description sous Mot d'état selon le protocole FC.
Bit 02, Roue libre :
Bit 02 = « 0 » signifie que le bit 00, 02 ou 03 du mot de
contrôle est égal à « 0 » (OFF1, OFF3 ou Roue libre).
Bit 02 = « 1 » signifie que les bits 00, 01, 02 et 03 sont
égaux à « 1 » et que le variateur de fréquence n'est
pas en état de défaut.
Bit 03, Sans arrêt/arrêt :
Voir description s ous Mot d'état selon le protocole FC.
Bit 04, ON 2/OFF 2 :
Bit 04 = "1" signifie que le bit 01 du mot de contrôle =
"1".
Bit 04 = « 1 » signifie que le bit 01 du mot de contrôle
= « 0 ».
Bit 05, ON 3/OFF 3 :
Bit 05 = "0" signifie que le bit 02 du mot de contrôle =
"1".
Bit 05 = « 1 » signifie que le bit 02 du mot de contrôle
= « 0 ».
®
MG.27.E3.04 - VLT est une marque déposée Danfoss
®
2800
Bit = 1
Commande prête
Variateur prêt
Arrêt
OFF 2
OFF 3
ble
Avertissement
Vitesse = réf.
Communi. sér.
Limite de fréquence
OK
Moteur tourne
Avert. tension
Limite de courant
Avertissement thermi-
que
