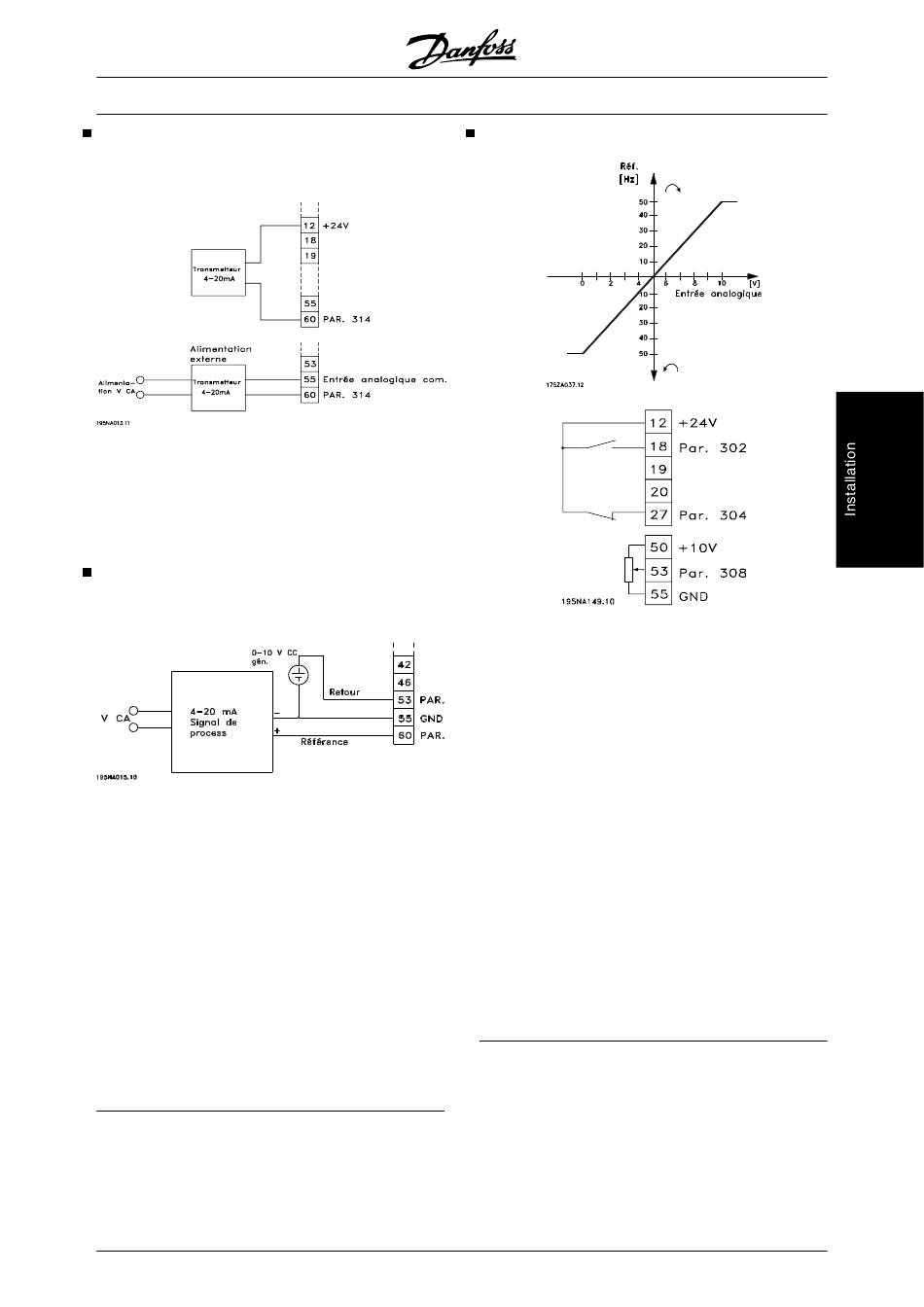

Connexion d'un transmetteur à 2 fils
Raccordement d'un transmetteur à deux fils en tant
que signal de retour à la borne 60.
Par. 314 Entrée analogique = Retour [2]
Par. 315 Borne 60, mise à l'échelle de la valeur
min. = 4 mA
Par. 316 Borne 60, mise à l'échelle de la valeur
max. = 20 mA
Référence 4-20 mA
Référence 4-20 mA sur la borne 60 et signal de retour
vitesse sur la borne 53.
Par. 100 Configuration = Vitesse en boucle
fermée [1]
Par. 308 Entrée analogique = Retour [2]
Par. 309 Borne 53, mise à l'échelle de la valeur
min. = 0 V.
Par. 310 Borne 53, mise à l'échelle de la valeur
max. = 10 V.
Par. 314 Entrée analogique = Référence [1]
Par. 309 Borne 60, mise à l'échelle de la valeur
min. = 4 mA
Par. 310 Borne 60, mise à l'échelle de la valeur
max. = 20 mA.
®
MG.27.E3.04 - VLT est une marque déposée Danfoss
®
Série VLT
50 Hz sens antihoraire à 50 Hz sens horaire
Par. 100 Configuration = Commande de vi-
tesse en boucle ouverte [0]
Par. 200 Plage/sens fréquence de sortie =
Deux sens, 0 à 132 Hz [1]
Par. 203 Référence, plage = Réf. min. à Réf.
max. [0]
Par. 204 Référence minimale = -50 Hz
Par. 205 Référence maximale = 50 Hz
Par. 302 Entrée digitale = Démarrage [7]
Par. 304 Entrée digitale = Arrêt roue libre in-
verse [2]
Par. 308 Entrée analogique = Référence [1]
Par. 309 Borne 53, mise à l'échelle de la valeur
min. = 0 V.
Par. 310 Borne 53, mise à l'échelle de la valeur
max. = 10 V.
