- et des inductions.
L'auto-induction provoque un pic de tension moteur
U avant de se stabiliser à un niveau déterminé
POINTE
par la tension présente dans le circuit intermédiaire.
Le temps de montée et la tension de pointe U
influencent tous deux la durée de vie du moteur. Un
pic de tension trop élevé affecte principalement les
moteurs dépourvus de bobine d'isolation de phase.
Sur les câbles de moteur de faible longueur (quelques
mètres), le temps de montée est plus grand et la ten-
sion de pointe est plus faible.
Sur les câbles de moteur de grande longueur (100 m),
le temps de montée diminue et la tension de pointe
augmente jusqu'à deux fois la tension intermédiaire.
Lorsqu'on utilise des petits moteurs dépourvus de pa-
pier d'isolation de phase ou des pompes à eau immer-
gées, il est conseillé de monter un filtre LC en série
avec le variateur de fréquence.
Les valeurs typiques du temps de montée et du pic de
tension U sont mesurées aux bornes du moteur
POINTE
entre deux phases.
Pour obtenir les valeurs approximatives des longueurs
de câble et des tensions qui ne sont pas mentionnées
ci-après, utiliser les règles empiriques suivantes :
1. Le temps de montée augmente/diminue propor-
tionnellement à la longueur de câble.
2. U = tension continue circuit intermédiaire x
POINTE
1,9
(tension continue circuit intermédiaire = tension
d'alimentation x 1,35).
/
U
0.5 ×
3.
dU dt
=
Temps de montée
Les données sont mesurées conformément à la norme
CEI 60034-17.
VLT 2803-2815
Longueur Tension Temps de
de câble secteur montée
137 μs
5 mètres 220 V
362 μs
42 mètres 220 V
129 μs
5 mètres 240 V
310 μs
42 mètres 240 V
VLT 2805-2840
Longueur Tension Temps de
de câble secteur montée
81 μs
5 mètres 380 V
167 μs
15 mètres 380 V
306 μs
30 mètres 380 V
86 μs
5 mètres 480 V
177 μs
15 mètres 480 V
323 μs
30 mètres 480 V
®
MG.27.E3.04 - VLT est une marque déposée Danfoss
POINTE
POINTE
Pic de
tension dU/dt
348 V 2,116 V/μs
460 V
1,016 V/μs
365 V
2,294 V/μs
498 V
1,303 V/μs
Pic de
tension dU/dt
680 V 6716 V/μs
960 V 4593 V/μs
992 V 2593 V/μs
840 V
7778 V/μs
1168 V
5279 V/μs
1232 V
3050 V/μs
®
Série VLT
VLT 2805-2840
Longueur Tension Temps de
de câble secteur montée
120 μs
5 mètres 380 V
188 μs
40 mètres 380 V
220 μs
78 mètres 380 V
120 μs
5 mètres 480 V
245 μs
40 mètres 480 V
225 μs
78 mètres 480 V

Bruit acoustique

Le bruit acoustique du variateur de fréquence a deux
sources :
1. Selfs du circuit intermédiaire CC.
2. Ventilateur intégré.
Le tableau suivant donne les valeurs de base mesu-
rées à une distance de 1 mètre de l'équipement à
pleine charge :
VLT 2803-2815 1 x 220 V : 52 dB(A).
VLT 2822 1 x 220 V PD2 : 54 dB(A).
VLT 2840 1 x 220 V PD2 : 55 dB (A).
VLT 2840 3 x 200 V PT2 : 54 dB (A).
VLT 2803-2822 3 x 220 V : 52 dB(A).
VLT 2805-2840 3 x 400 V : 52 dB(A).
VLT 2855-2875 3 x 400 V : 54 dB(A).
VLT 2880-2882 3 x 400 V : 55 dB(A).

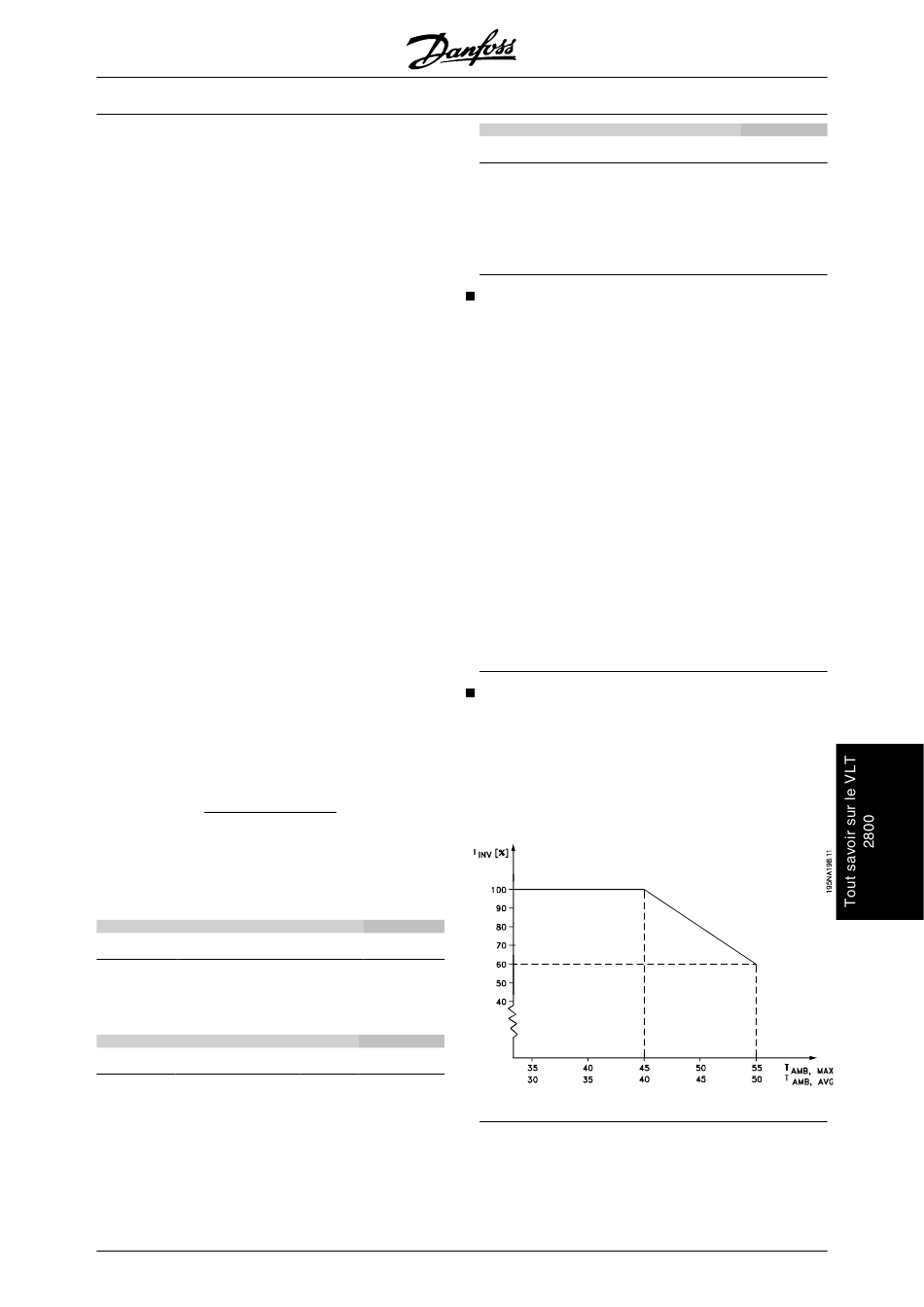

Déclassement pour température ambiante
La température ambiante (T
re maximale admissible. La moyenne sur 24 heures
(T ) doit être inférieure d'au moins 5 °C. Si le
AMB,MOY
variateur de fréquence est en service à des tempéra-
tures dépassant 45 °C, il est nécessaire de réduire le
courant nominal de sortie.
2800
Pic de
tension dU/dt
772 V
4438 V/μs
1004 V
3482 V/μs
1012 V
2854 V/μs
920 V
4667 V/μs
1252 V
3646 V/μs
1220 V
3168 V/μs
) est la températu-
AMB,MAX
