Bit 09 = "1" signifie qu'il est possible de commander le
variateur de vitesse via la liaison série.
Bit 10, Hors plage de fréquence :
Bit 10 = "0", si la fréquence de sortie a atteint la valeur
du paramètre 201 Fréquence de sortie, limite basse ou
du paramètre 202 Fréquence de sortie, limite haute. Bit
10 = "1" signifie que la fréquence de sortie est à l'in-
térieur des limites mentionnées.
Bit 11, Fonctionne/Ne fonctionne pas :
Bit 11 = "0" signifie que le moteur n'est pas en marche.
Bit 11 = "1" signifie que le variateur de vitesse a un
signal de départ ou que la fréquence de sortie est su-
périeure à 0 Hz.
Bit 13, Avertissement tension haute/basse :
Bit 13 = "0" signifie absence d'avertissement de ten-
sion.
Bit 13 = "1" signifie que la tension CC du circuit inter-
médiaire du variateur de vitesse est trop faible ou trop
élevée.
Bit 14, Limite de courant :
Bit 14 = "0" signifie que le courant de sortie est inférieur
à la valeur du paramètre 221 Limite de courant I
Bit 14 = "1" signifie que le courant de sortie est supé-
rieur à la valeur du paramètre 221 Limite de courant
I et que le variateur de vitesse s'arrête après une
LIM
durée fixe.
Bit 15, Avertissement thermique :
Bit 15 = "0" signifie absence d'avertissement thermi-
que.
Bit 15 = "1" signifie que la limite de température a été
dépassée soit dans le moteur, le variateur de vitesse
ou une thermistance reliée à une entrée digitale.
Mot de contrôle selon le protocole Profil Fieldbus
Afin de pouvoir sélectionner comme mot de contrôle
Profidrive, régler le paramètre 512 Profil du télégram-
me sur Profidrive [0].

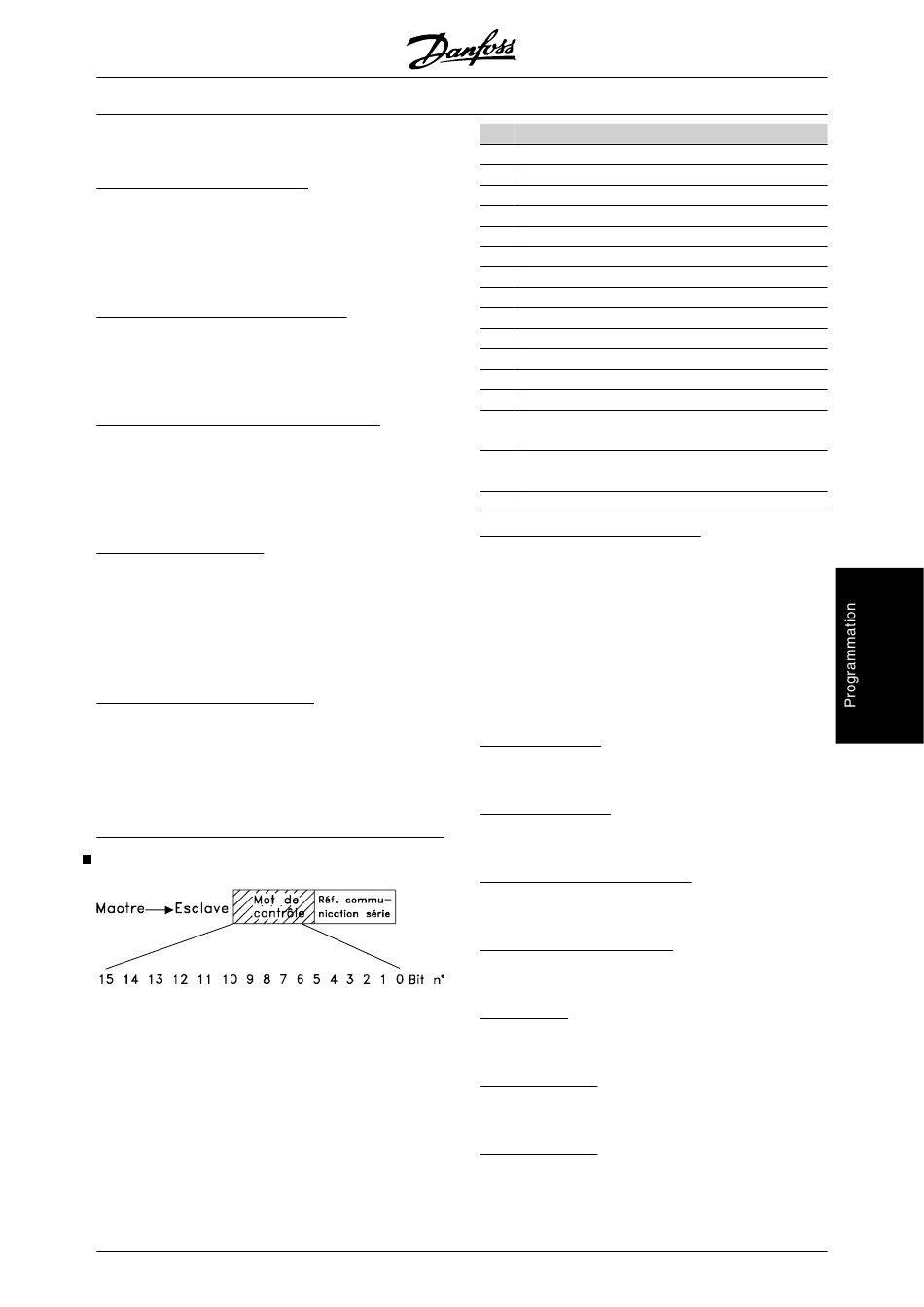

Le mot de contrôle est utilisé pour envoyer des ordres
d'un maître (par ex. un PC) à un esclave (variateur de
fréquence). Maître‡'Esclave.
®
MG.27.E3.04 - VLT est une marque déposée Danfoss
Série VLT
Bit Bit = 0
00 OFF 1
01 OFF 2
02 OFF 3
03 Roue libre
04 Arrêt rapide
05 Gel fréquence sortie
06 Rampe arrêt
07
08
09
10 Données non valides
11
12
13 Sélection de processus
(lsb)
14 Sélection de processus
(msb)
15
Bit 00-01-02, OFF1-2-3/ON1-2-3 :
Bit 00-01-02 = « 0 » entraîne l'arrêt de rampe qui utilise
le temps de rampe des paramètres 207/208 ou
.
209/210.
LIM
Si l'option Relais 123 a été choisie au paramètre 323
Sortie de relais, le relais de sortie est activé lorsque la
fréquence de sortie est égale à 0 Hz.
Bit 00-01-02 = « 1 » signifie que le variateur de fré-
quence peut démarrer le moteur si les autres condi-
tions de démarrage sont remplies.
Bit 03, Roue libre :
Voir description sous Mot de contrôle selon le protocole
FC.
Bit 04, Arrêt rapide :
Voir description sous Mot de contrôle selon le protocole
FC.
Bit 05, Gel fréqu ence de sortie :
Voir description sous Mot de contrôle selon le protocole
FC.
Bit 06, Arrêt rampe / marche :
Voir description sous Mot de contrôle selon le protocole
FC.
Bit 07, Reset:
Voir la description sous Mot de contrôle selon le pro-
tocole FC.
Bit 08, Jogging 1 :
Bit 08 = « 1 » signifie que la fréquence de sortie est
déterminée par le paramètre 09 Bus, jogging 1.
Bit 09, Jogging 2 :
Bit 09 = « 1 » signifie que la fréquence de sortie est
déterminée par le paramètre 510 Bus, jogging 2.
®
2800
Bit = 1
ON 1
ON 2
ON 3
Démarrage
Réinitialisation
Jogging, bus 1
Jogging, bus 2
Données valides
Ralentissement
Rattrapage
Inversion
