Utilisation de câbles selon critères CEM
Il faut utiliser des câbles blindés afin de respecter les
critères d'immunité CEM des câbles de commande et
l'émission CEM des câbles du moteur.

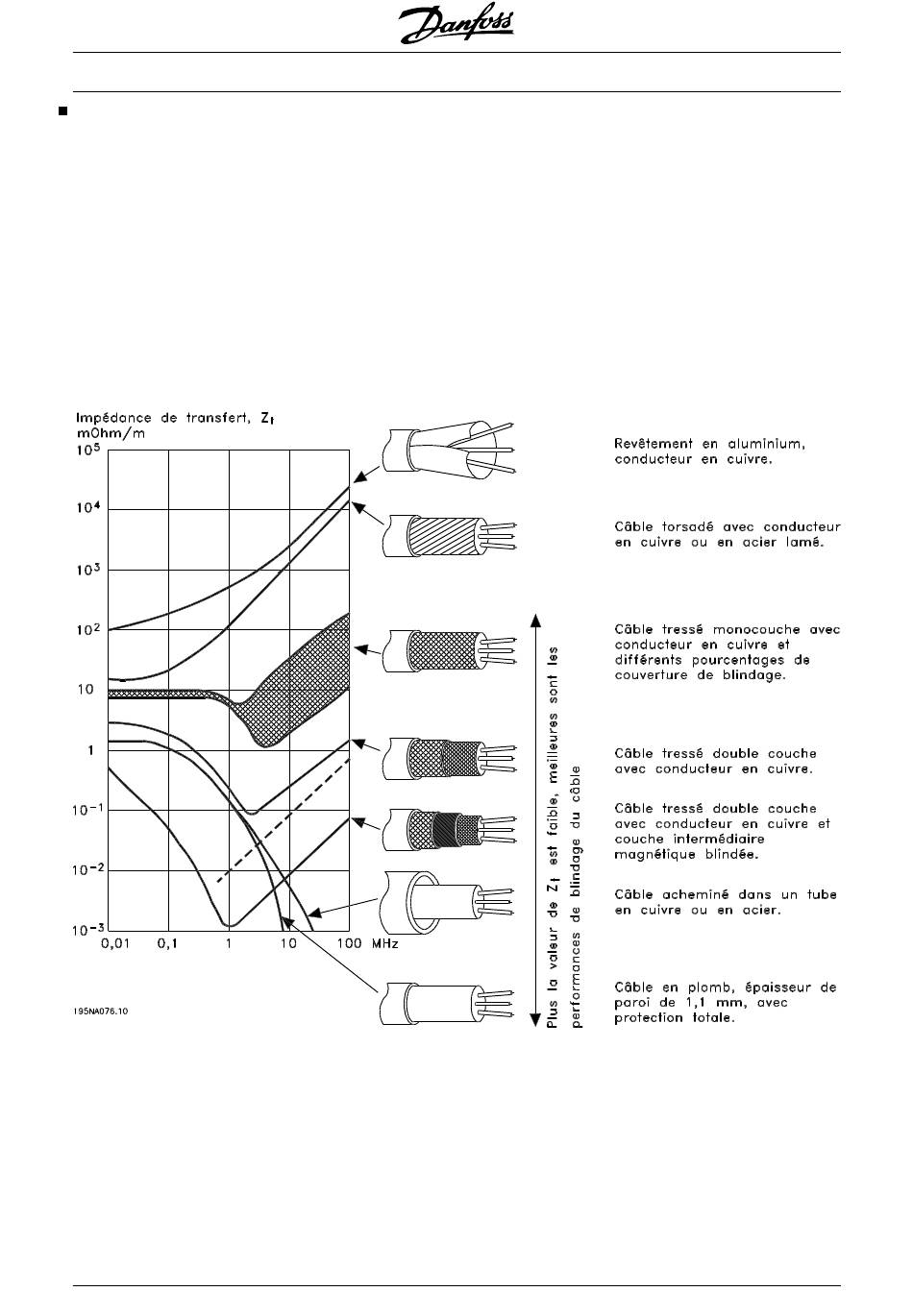

La capacité d'un câble de réduire le rayonnement de
bruit électrique est déterminée par l'impédance de
commutation (Z ). En règle générale, le blindage des
T
câbles est conçu pour réduire le transfert de bruit élec-
trique et un blindage de valeur Z
efficace qu'un blindage de valeur Z
La valeur Z est rarement indiquée par les fabricants
T
de câbles, il est cependant souvent possible de faire
une estimation de Z en évaluant la construction phy-
T
sique du câble.
46
plutôt faible est plus
T
plus importante.
T
Série VLT
Il est possible d'évaluer Z
suivants:
- La résistance de contact entre les différents
conducteurs de blindage.
La couverture du blindage, c'est-à-dire la sur-
-
face physique du câble recouverte par le blin-
dage. Souvent indiquée en pourcentage,
cette valeur doit être de 85% au minimum.
- Le type de blindage, c'est-à-dire le dessin
tressé ou torsadé. Un dessin tressé ou un tu-
be fermé sont recommandés.
®
