Le panneau de commande LCP2,option

Il est possible de raccorder au VLT 2800 une unité de
commande LCP (Local Control Panel - LCP 2) qui
constitue une interface complète de commande et de
programmation du variateur. Le panneau de comman-
de LCP 2 peut être installé à 3 m au maximum du
variateur de vitesse, par ex. en face avant d'une ar-
moire à l'aide d'un kit d'accessoires.

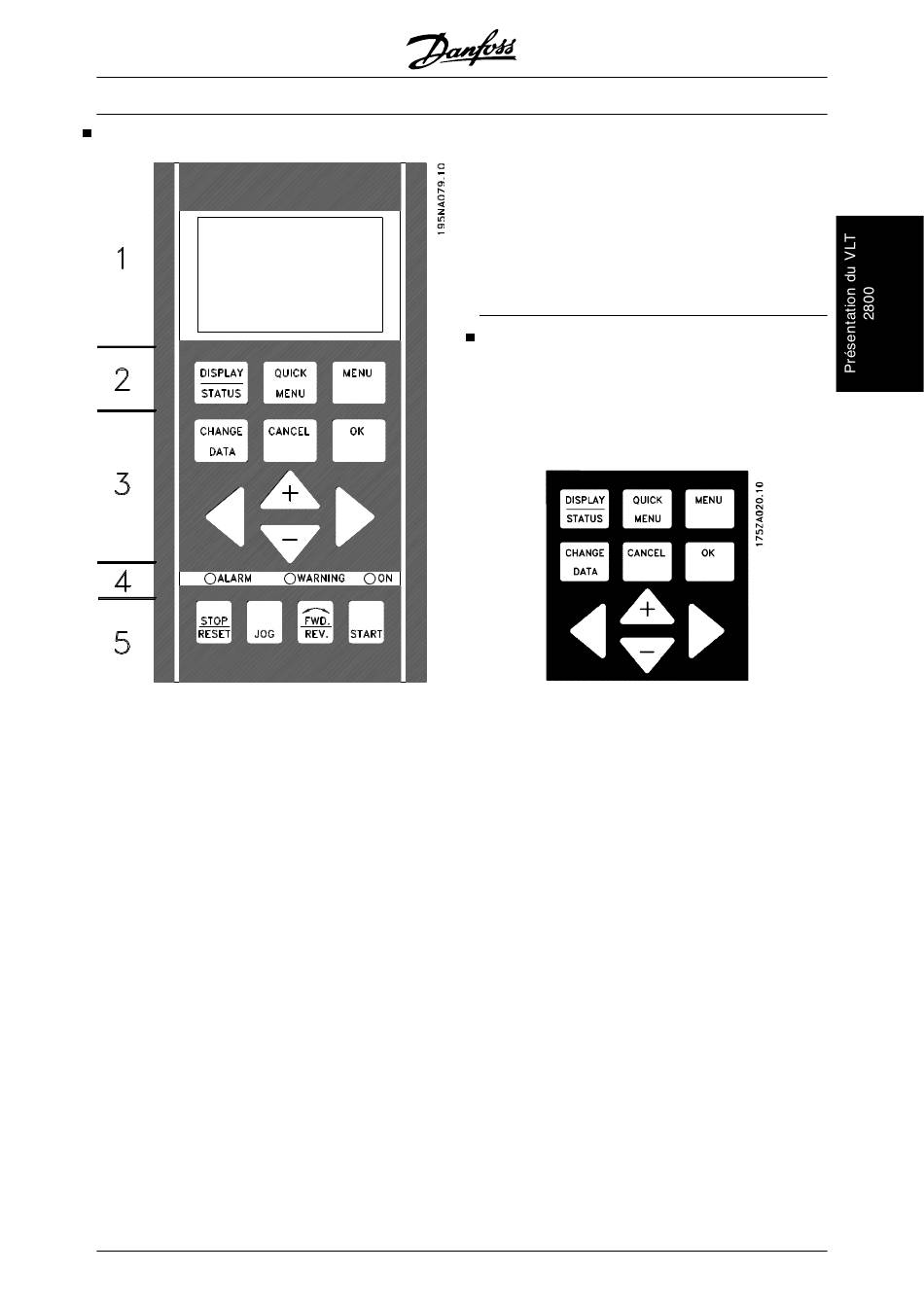

Les fonctions du panneau de commande sont répar-
ties en cinq groupes:
1. L'afficheur.
2. Les touches de changement de la fonction de
l'afficheur.
3. Les touches de modification des paramètres
du programme.
4. Les voyants.
5. Les touches de commande locale.
L'affichage des données se fait par l'intermédiaire d'un
afficheur alphanumérique à 4 lignes qui, en cours de
fonctionnement normal, peut indiquer en continu 4 va-
riables d'exploitation et 3 états d'exploitation. Pendant
la programmation, toutes les informations nécessaires
à la configuration rapide et efficace des paramètres du
®
MG.27.E3.04 - VLT est une marque déposée Danfoss
®
Série VLT
variateur de vitesse sont affichées. L'afficheur est
complété par trois voyants indiquant respectivement
la tension (ON), l'avertissement (WARNING) et l'alar-
me (ALARM). Tous les paramétrages du variateur de
vitesse peuvent être modifiés directement avec le pan-
neau de commande, sauf si cette fonction est réglée
sur Verrouillé [1] via le paramètre 018 Verrouillage em-
pêchant une modification des données.
Touches de commande pour le paramétrage
Les touches de commande sont réparties selon leurs
fonctions de manière à ce que celles comprises entre
l'afficheur et les témoins soient utilisées pour le para-
métrage et le choix d'indication de l'afficheur en fonc-
tionnement normal.
La touche [DISPLAY/STATUS] est utilisée pour choi-
sir le mode d'indication de l'afficheur ou pour passer
enmode affichage soit à partir du mode menu rapide
soit du mode menu.
La touche [QUICK MENU] permet d'accéder aux pa-
ramètres faisant partie du menu rapide. Il est possible
de changer entre le mode menu rapide et le mode me-
nu.
La touche [MENU] permet d'accéder à l'ensemble des
paramètres. Il est possible de changer entre le mode
menu et le mode menu rapide.
La touche [CHANGE DATA] est utilisée pour modifier
un paramètre sélectionné soit en mode menu soit en
mode menu rapide.
La touche [CANCEL] est utilisée si la modification du
paramètre sélectionné ne doit pas être effectuée.
La touche [OK] est utilisée pour valider la modification
d'un paramètre sélectionné.
Les touches [+ / -] sont utilisées pour choisir des pa-
ramètres et pour modifier les valeurs des paramètres
sélectionnés.
