4.5
Montage des organes de transmission
Ce chapitre donne des informations importantes au sujet du montage des organes de
transmission.
IMPORTANT
Endommagement du moteur dû aux coups sur le bout d'arbre
Des coups ou une pression sur le bout d'arbre peuvent provoquer des dommages au réducteur.
• Monter le motoréducteur en évitant les coups et l'application de forces sur le bout d'arbre.
IMPORTANT
Endommagement des joints de traversée d'arbre par la chauffe
Lors du montage des organes de transmission (entraînement et sortie) par une procédure à
chaud, les joints de traversée d'arbre peuvent être endommagés par la chauffe.
• Protéger les joints de traversée d'arbre contre la chaleur rayonnante au-delà de 100 °C au
Remarque
Les tensions mécaniques lors du montage peuvent endommager le réducteur.
• Utiliser des outils ou dispositifs appropriés lors du montage.
• Lorsqu'un élément rapporté est emmanché ou fretté sur l'arbre de sortie, veiller à ne pas
dépasser les forces axiales statiques maximales admissibles des paliers de sortie.

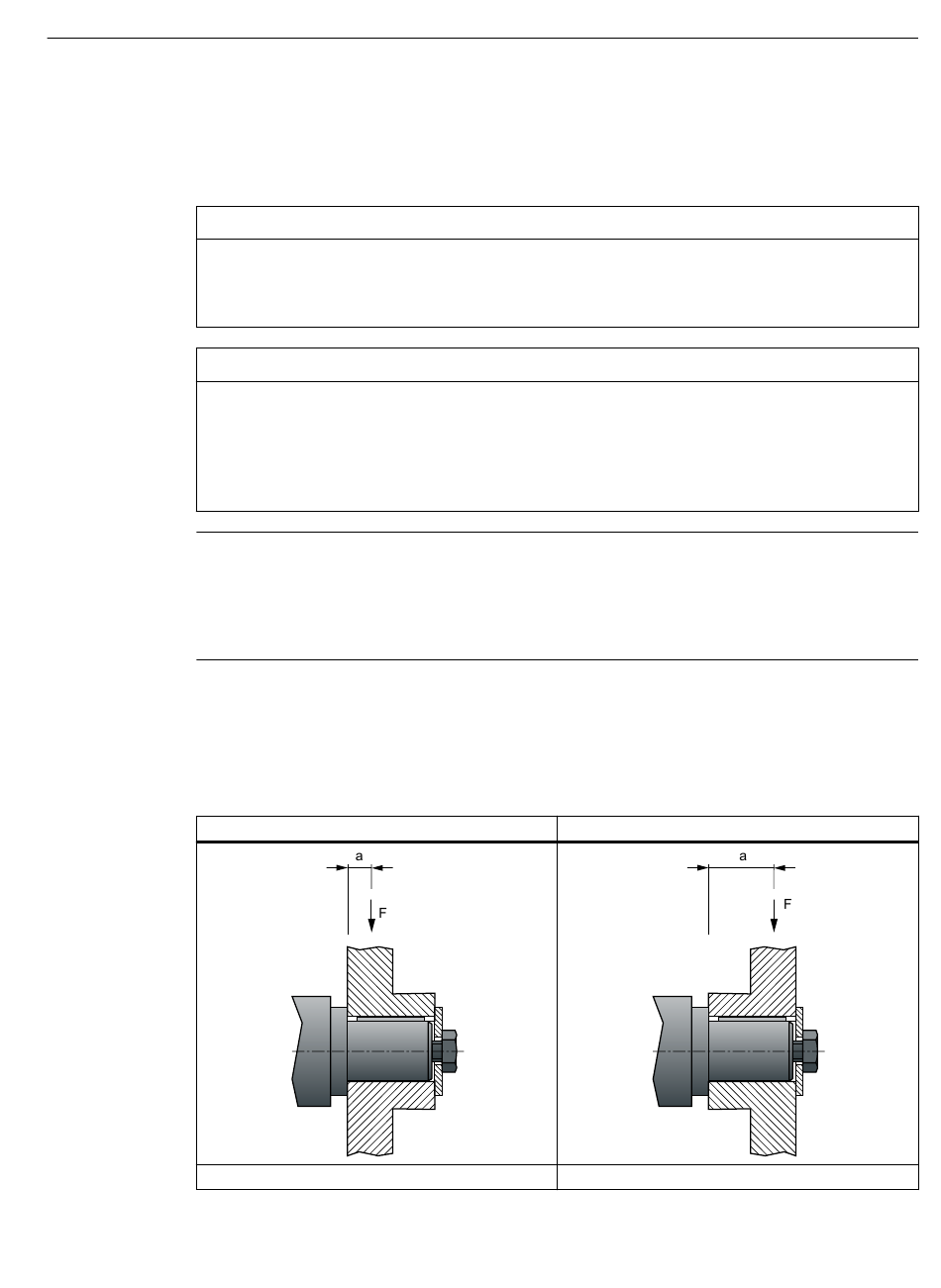

Consignes de montage
Monter les organes d'entraînement et de transmission de manière à réduire au maximum la
sollicitation de l'arbre et des paliers par des forces transversales.
Réducteurs planétaires pour servomoteurs
Instructions de service, 03/2022, A5E50494253D AB
moyen de boucliers thermiques.
optimal
sollicitation faible de l'arbre et des paliers
4.5 Montage des organes de transmission
défavorable
sollicitation forte de l'arbre et des paliers
Montage
49
