Telhado plano
Tetto piano
Tetto a 30 °
Telhado de 30°
Telhado de 45°
Tetto a 45°
30
≤ 5 m
> 5 m
Volume
tecnico
> 1,30 m
Colmo
≤ 1,30 m
Zona di reflusso
30°
> 1,50 m
Colmo
≤ 1,50 m
Zona di reflusso
45°
combustível, o valor de CO
centagem, o caudal do volume dos
fumos na carga nominal, a temperatu-
ra dos fumos, a rugosidade da parede
interior, o efeito da gravidade atmosfé-
rica sobre a pressão de tiragem que
deverá tomar em consideração a tem-
peratura exterior e a altitude.

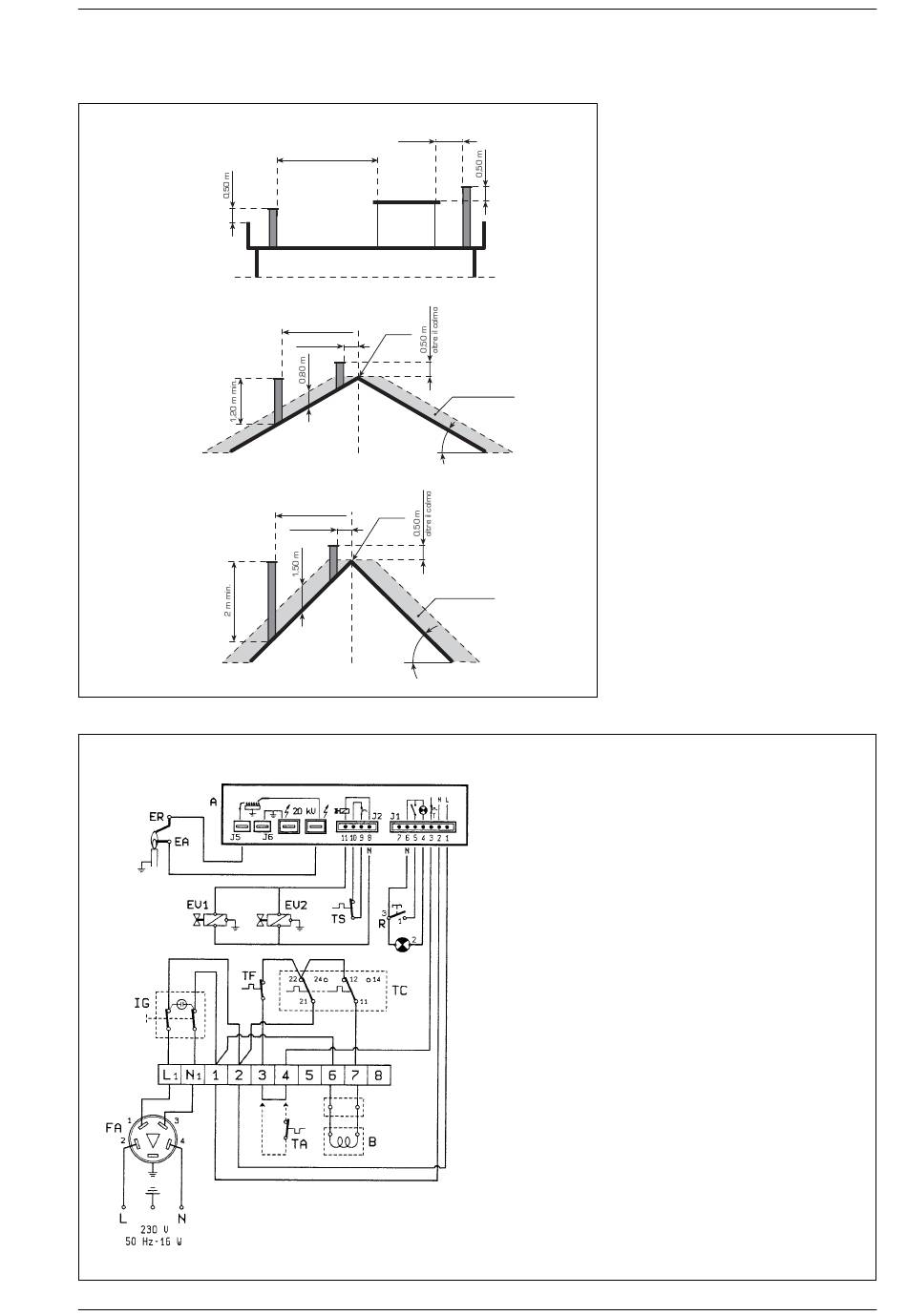

2.6 LIGAÇÃO ELÉCTRICA
A caldeira é fornecida com um cabo
eléctrico que em caso de substituição
deverá ser fornecido pela SIME.
A alimentação deverá ser feita com
corrente monofásica 230V~50Hz,
através de um interruptor geral com
distancia minima entre os contactos
de 3 mm e protegido com fusíveis. O
termóstato a utilizar deve ser de clas-
se II, em conformidade com a norma
EN 60730. 1 (contacto eléctrico limpo).
NOTA: O aparelho deve ser ligado a
um equipamento eficaz de ligação à
terra. A SIME declina qualquer
responsabilidade em caso de danos a
pessoas, animais e outras coisas devi-
dos á não ligação á terra do aparelho.
Antes de efectuar qualquer operação
no quadro eléctrico desligar a alimen-
Fig. 4
tação eléctrica.
LEYENDA
IG Interruptor geral
TC Termóstato de regulação
com duplo contacto
EA Eléctrodo de acendimento
EV2 Bobina válvula gás
EV1 Bobina válvula gás
TA Termóstato ambiente
R Botão desbloqueio sistema
de controlo de chama
B Grupo bobina
ER Eléctrodo de revelação
TS Termóstato de segurança
A Sistema de controlo de chama FM 11
TF Termóstato fumos
FA Filtro suppressor de rádio interferência
NOTA: A ligação do termóstato ambiente faz-se
nos terminais 3-4.
em per-
2
Fig. 5
