1.4

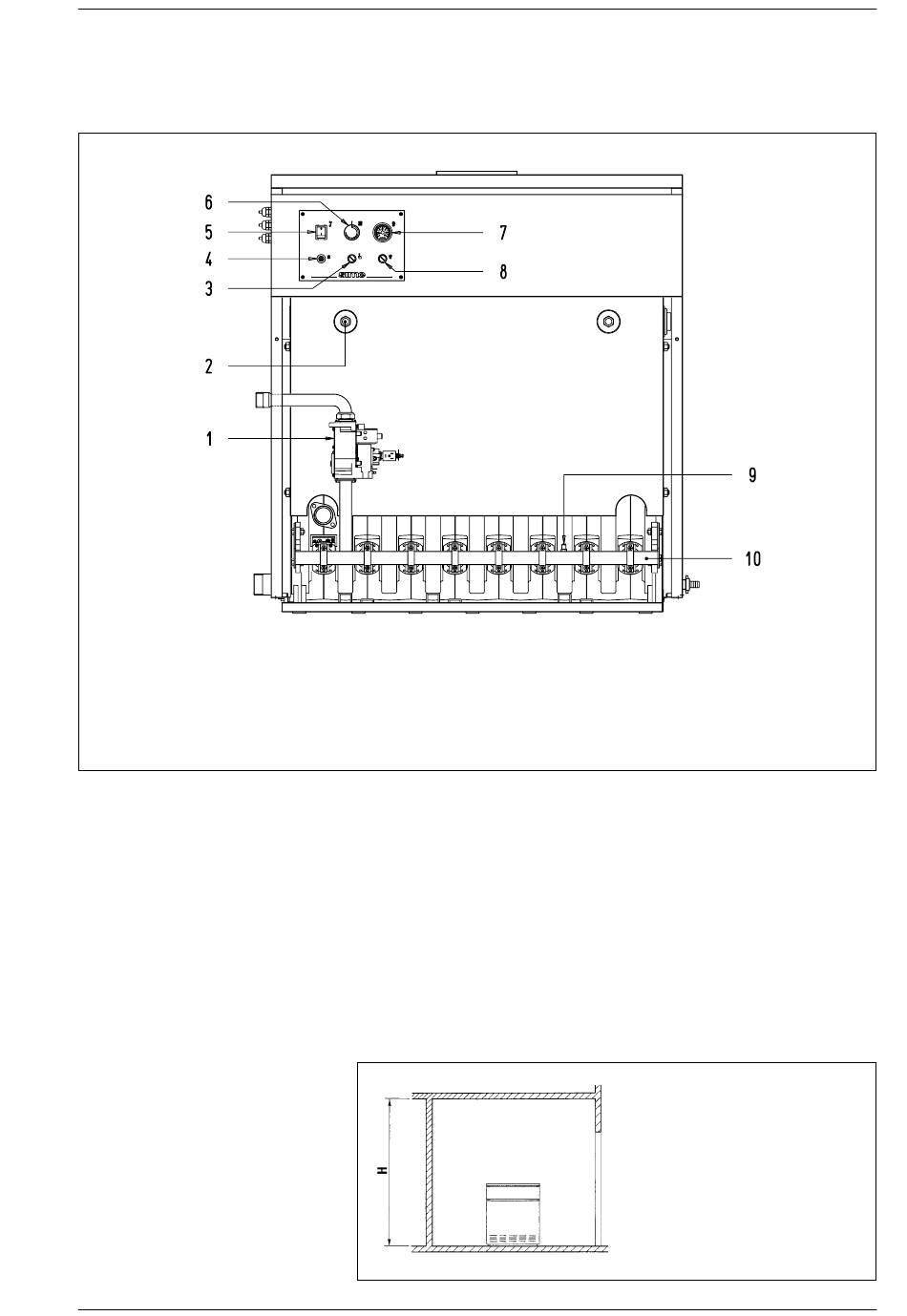

APPAREILLAGE PRINCIPAL

LEGENDE
1 Vanne gaz avec groupe bobine
2 Douille 1/2"
3 Aquastat de sécurité
4 Bouton de réarmement
5 Interrupteur général
2

INSTALLATION

L'installation doit être considérée
comme fixe et devra être réalisée exclu-
sivement par les soins d'entreprises
spécialisées et qualifiées en conformité
avec les instructions et les dispositions
figurant dans le présent manuel. En
outre, l'installation devra être effectuée
dans le respect des normes et des
règlements actuellement en vigueur.
2. 1
LOCAL DE LA CHAUDIERE
Les chaudières "RMG" de potentialité
supérieure à 35 kW doivent disposer
d'un local technique aux dimensions et
aux caractéristiques conformes aux
normes de sécurités en vigueur.
50
6 Aquastat de réglage à double contact
7 Thermomètre
8 Thermostat fumées
9 Prise de pression 1/8"
10 Collecteur brûleurs
La hauteur minimum du local de la
chaudière doit correspondre à celle
indiquée dans la figure 3, en fonction
du débit thermique total.
La distance minimum entre les murs
du local et les points externes de la
chaudière (côtés droit, gauche et arriè-
re) ne doit pas être inférieure à 0,60
H en fonction du débit
thermique total:
– supérieur à 116 kW: 2,00 m
– supérieur à 116 kW jusqu'à
350 kW: 2,30 m
– supérieur à 350 kW jusqu'à
580 kW: 2,60 m
– supérieur à 580 kW: 2,90 m
Fig. 2
Fig. 3
