LEGENDA
1 Controdado M13
2 Bobina
3 Raccordo reg. pressione max.
4 Vite regolazione
pressione minima
girare il raccordo (3) in senso antio-
rario, per aumentare la pressione
girare il raccordo (3) in senso orario.
– Serrare il controdado (1).
– Azionare più volte l'interruttore
generale e verificare che la pressio-
ne max. corrisponda ai valori indicati
in Tabella 1 .
4.2.2 Regolazione pressione ridotta
Per effettuare la taratura procedere
nel seguente modo (fig. 9):
– Disinserire l'alimentazione della bobi-
na (2)
– Accendere la caldaia e dopo un
breve periodo di funzionamento alla
potenza nominale ruotare lentamen-
te la manopola del termostato verso
la posizione di minima finché non si
sente lo scatto del primo contatto
del termostato.
– Lasciare la manopola in quella posi-
zione e ruotando la vite (4) ricercare
il valore di pressione minima indicato
in Tabella 1 a seconda del tipo di gas
in questione: per diminuire la pres-
sione girare la vite in senso antiora-
rio, per aumentarla ruotare la vite in
senso orario.
– Reinserire l'alimentazione elettrica
alla bobina.
– Azionare più volte l'interruttore
generale e verificare che la pressio-
ne minima corrisponda al valore
impostato.
4.3
TRASFORMAZIONE
AD ALTRO GAS
Per effettuare la trasformazione a gas
butano (G30) o propano (G31) è neces-
8
sario sostituire gli ugelli principali forni-
ti in un kit a richiesta e, per evitare che
la caldaia vada in blocco nelle partenze
a freddo, applicare sulla valvola l'adat-
tatore cod. 6248301 (5 fig. 8).
Per regolare la potenza riscaldamen-
to attenersi a quanto specificato al
punto 4.2.
Effettuata la variazione delle pressio-
ni di lavoro sigillare i regolatori.
Ad operazioni ultimate applicare sul
pannello del mantello l'etichetta indi-
cante la predisposizione gas, fornita
sempre a corredo nel kit.
NOTA: Dopo il montaggio tutte le con-
nessioni gas devono essere collauda-
te a tenuta, usando acqua saponata o

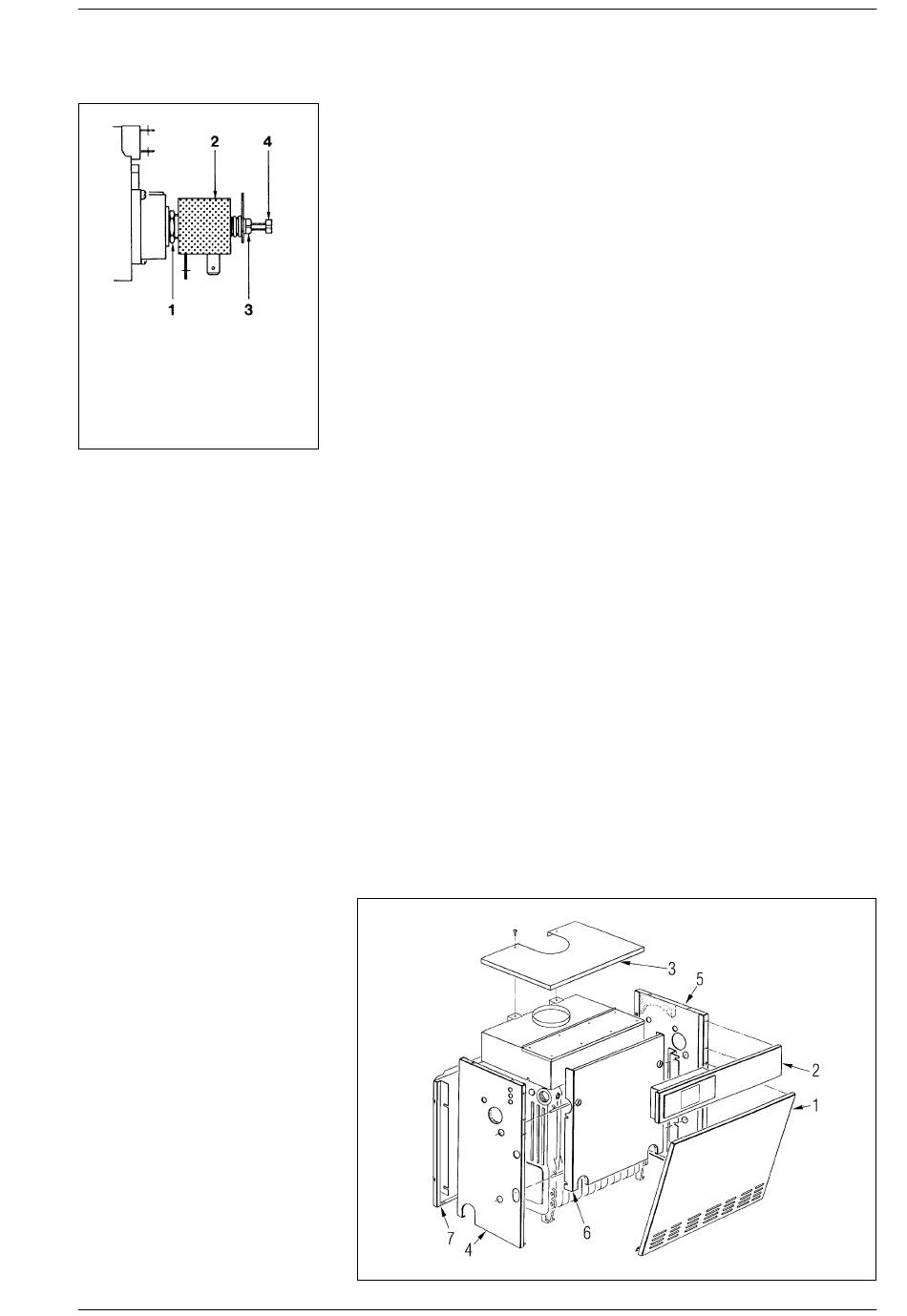

Fig. 9
appositi prodotti, evitando l'uso di
fiamme libere.
La trasformazione deve essere effet-
tuata solo da personale autorizzato.
4.4
SMONTAGGIO MANTELLO
Per procedere allo smontaggio del
mantello eseguire le seguenti operazio-
ni (fig. 10):
– Togliere la porta (1) del mantello fis-
sata con piolini a pressione.
– Per togliere il coperchio (3) svitare le
due viti che lo fissano alla camera
fumo e sollevarlo.
– Togliere il pannello anteriore supe-
riore (2) appoggiandolo alla camera
fumo.
– Smontare il fianco sinistro (4) svitan-
do i dadi che lo fissano ai tiranti.
– La stessa operazione si esegue per
lo smontaggio del fianco destro (5).
– Togliere la parete interna (6) tiran-
dola in avanti.
– Svitare i dadi che bloccano la pare-
te posteriore (7) per toglierla dai
tiranti.
4.5

PULIZIA E MANUTENZIONE

È obbligatorio effettuare, alla fine della
stagione di riscaldamento, la pulizia e
un controllo alla caldaia operando nel
seguente modo:
– Togliere tensione alla caldaia e chiu-
dere il rubinetto di alimentazione
gas.
– Togliere la porta e il coperchio
mantello.
– Togliere il pannello superiore della
camera fumo fissato alla stessa con
viti autofilettanti.
– Togliere il gruppo gas.
– Con apposito scovolo entrare nelle fi-
le di piolini dello scambiatore ghisa
dalla parte superiore e, con movi-
mento verticale, rimuovere le incro-
stazioni esistenti.
– Togliere il bruciatore dal collettore
porta ugelli ed indirizzare un getto
d'aria verso l'interno dei bruciatori in
modo da far uscire l'eventuale polve-
re accumulatasi.
Assicurarsi che la parte superiore
forata dei bruciatori sia libera da in-
crostazioni (fig. 11).
– Togliere dal fondo della caldaia le in-
crostazioni accumulatesi e rimonta-
re i particolari tolti controllando la
posizione delle guarnizioni.
– Controllare il camino assicurandosi
che la canna fumaria sia pulita.
– Controllare il funzionamento delle ap-
parecchiature.
Fig. 10
