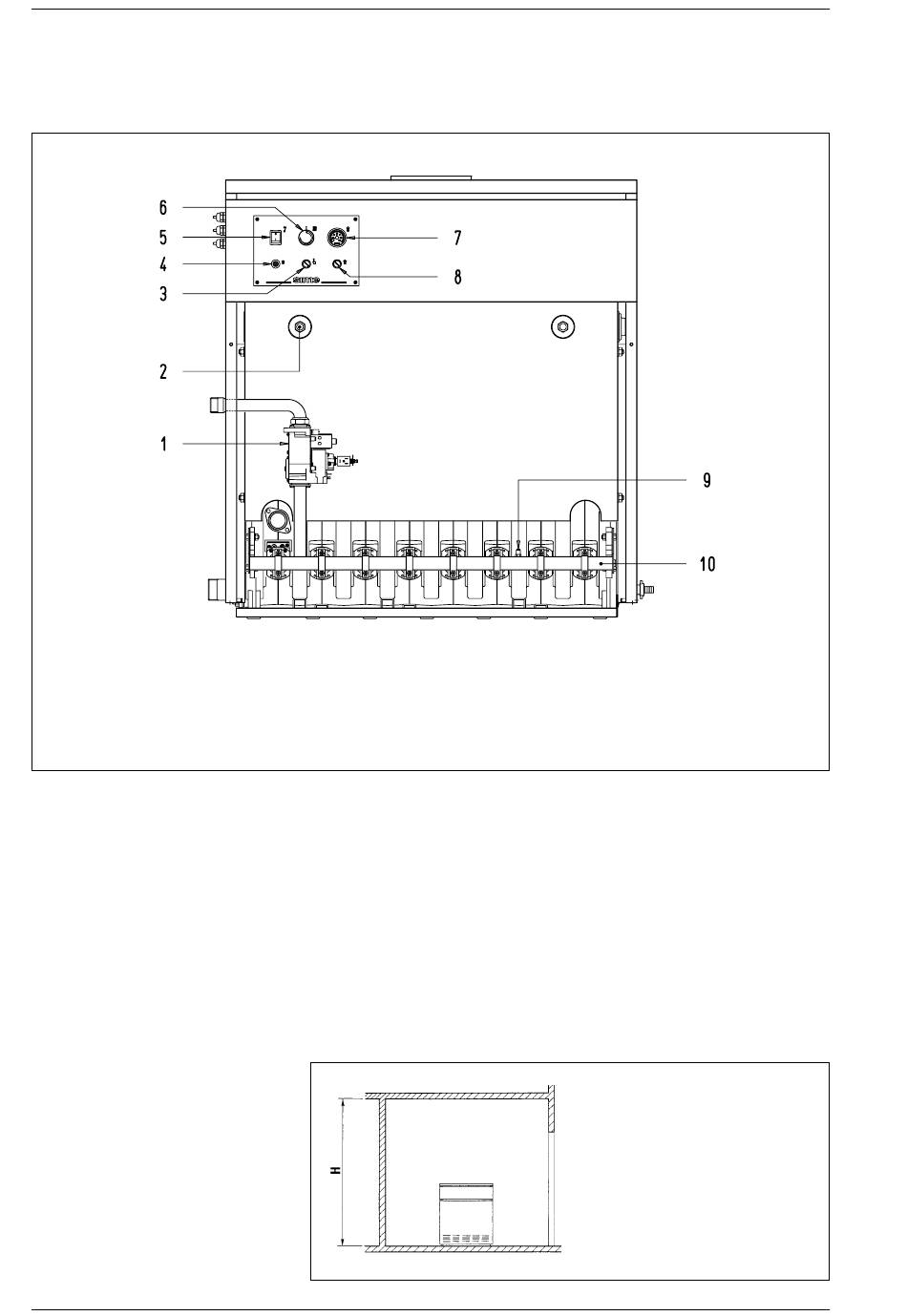

1.4 COMPONENTES PRINCIPALES
LEYENDA
1 Válvula gas con grupo bobina
2 Vaina 1/2"
3 Termóstato de seguridad
4 Desbloqueo caja de control de llama FM 11
5 Interruptor general
2

INSTALACION

Las calderas tendrán que instalarse
de manera permanente y la instalación
debe hacerse exclusivamente por per-
sonal especializado y cualificado respe-
tando todas las instrucciones y dispo-
siciones llevadas en este manual.
Además, la instalación debe ser efec-
tuada en conformidad con las normas
nacionales actualmente en vigor.
2. 1 CUARTO CALDERA
Las calderas "RMG" con pontencia
superior a los 70 kW, deben disponer
de un local técnico con determinadas
características en sus dimensiones y
con requisitos conformes a las nor-
6 Termóstato de regulación con doble contacto
7 Termómetro
8 Dispositivo de seguridad de los humos
9 Toma de presión 1/8"
10 Colector quemadores
mas de seguridad actualmente en
vigor. La altura mínima del local de la
caldera debe corresponder a aquella
indicada en la fig. 3.
En función de la capacidad térmica
total. La distancia mínima entre las
paredes del local y de los puntos exter-
nos de la caldera (lado derecho,
H en función de la capacidad
térmica total:
– no superior a los 116 kW: 2,00 m
– superior a 116 kW hasta los
350 kW: 2,30 m
– superior a 350 kW hasta los
580 kW: 2,60 m
– superior a los 580 kW: 2,90 m
Fig. 2
Fig. 3
