LEGENDE
1 Contre-écrou M 13
2 Bobine
3 Raccord réglage pression max.
4 Vis de réglage
pression min.
pression, tourner le raccord (3) dans
le sens inverse des aiguilles d'une
montre; pour augmenter la pression,
tourner le raccord (3) dans le sens
des aiguilles d'une montre.
– Serrer le contre-écrou (1).
– Actionner plusieurs fois l'interrup-
teur général et vérifier que la pres-
sion maximale correspond aux
valeurs indiquées dans le Tableau 1 .
4.2.2 Réglage de la
pression minimum
Pour effectuer le tarage, procéder de
la manière suivante (fig. 9):
– Couper l'alimentation de la bobine (2).
– Allumer la chaudière et, après une
courte période de fonctionnement à
la puissance nominale, tourner len-
tement la poignée du thermostat
vers le minimum jusqu'au déclic du
premier contact du thermostat.
– Laisser la poignée dans cette posi-
tion et tourner la vis (4) pour cher-
cher la valeur de pression minimum
indiquée dans le Tableau 1 en fonc-
tion du type de gaz: pour diminuer la
pression, tourner la vis dans le sens
inverse des aiguilles d'une montre,
pour l'augmenter, tourner la vis dans
le sens des aiguilles d'une montre.
– Rétablir l'alimentation électrique de
la bobine.
– Actionner plusieurs fois l'interrup-
teur général et vérifier que la pres-
sion minimale correspond à la valeur
programmée.

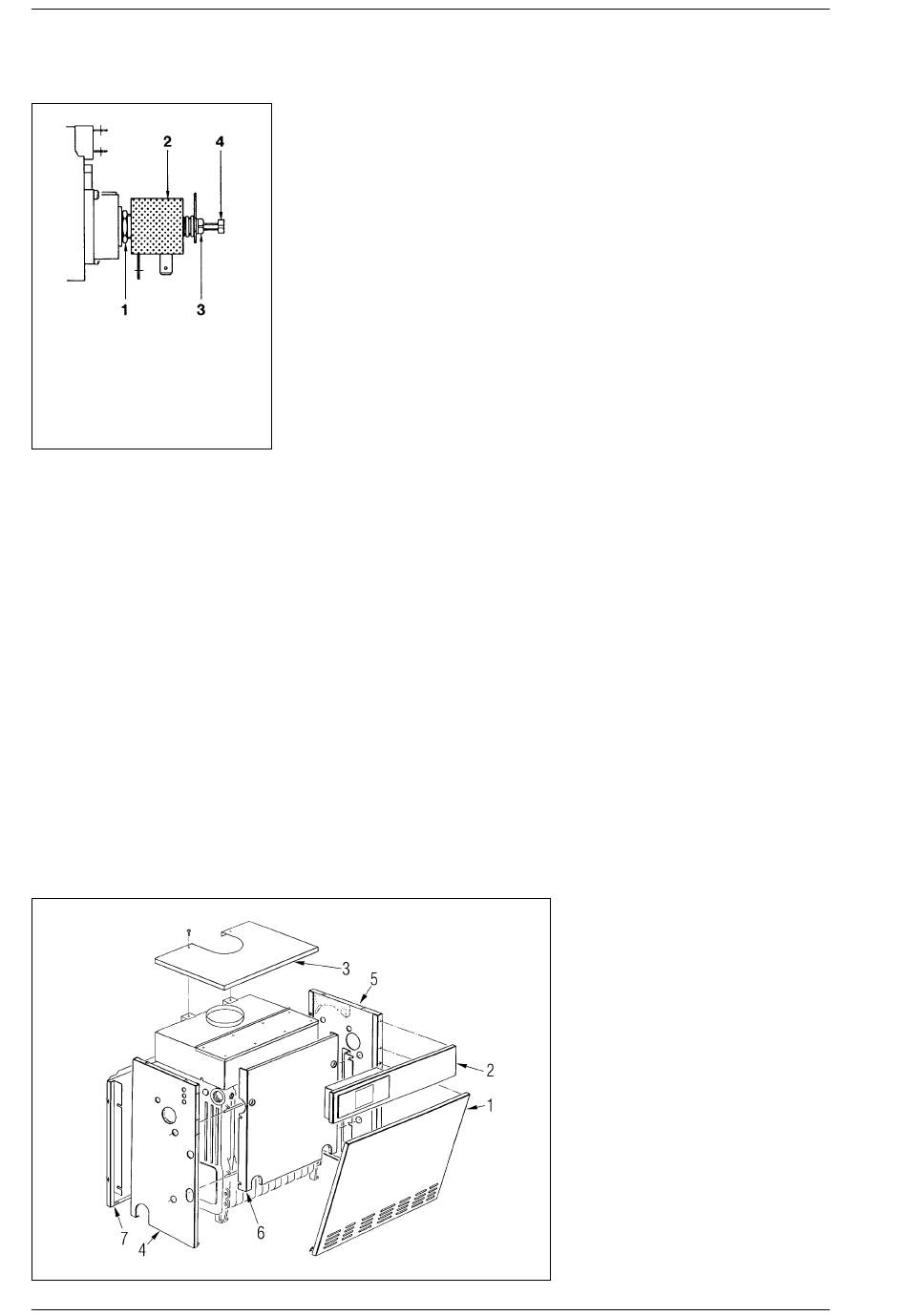

Fig. 9
4.3 TRANSFORMATION POUR
L'UTILISATION D'UN
AUTRE GAZ
Le passage d'un gaz de la 2ème famil-
le à un gaz de la 3ème famille est
autorisé en France mais non en Belgi-
que. Par conséquent, les opérations
décrites dans le paragraphe suivant
sont valables uniquement pour les
chaudières installées en France.
Pour effectuer la transformation au
gaz butane (G30) ou propane (G31), il
faut remplacer les injecteurs principa-
les livrés en kit sur demande et, pour
éviter que la chaudière se bloque lors
des démarrages à froid, appliquer l'a-
daptateur code 6248301 sur la vanne
gaz (5 fig. 8). Pour régler la puissance
du chauffage, se conformer aux
instructions du point 4.2.
Après avoir modifié les pressions de
travail, sceller les régulateurs.
Une fois ces opérations terminées, appli-
quer sur le panneau de la jaquette l'éti-
quette livrée avec le kit de transforma-
tion indiquant la prédisposition du gaz.
NOTE: Après le montage, l'étanchéité
de toutes les connexions gaz doit être
testée au moyen d'eau savonneuse ou
de produits spéciaux, en évitant d'em-
ployer des flammes libres. La tran-
sformation ne doit être effectuée que
par un personnel agréé.
4.4 DEMONTAGE DE
LA JAQUETTE
Pour démonter la jaquette, effectuer
les opérations suivantes (fig. 10):
– Retirer la porte (1) de la jaquette
fixée par des tétons à pression.
– Pour ôter le couvercle (3), dévisser
les deux vis qui le fixent à la chambre
des fumées et le soulever.
– Retirer le panneau avant supérieur
(2) et l'appuyer à la chambre des
fumées.
– Démonter le flanc gauche (4) en
dévissant les écrous qui le fixent aux
tirants.
– Répéter
démonter le flanc droit (5).
– Oter la paroi interne (6) en la tirant
vers l'avant.
– Dévisser les écrous qui bloquent la
paroi arrière (7) pour la retirer des
tirants.
4.5

NETTOYAGE ET ENTRETIEN

Il est obligatoire d'effectuer, à la fin de
la saison de chauffage, le nettoyage
ainsi que le contrôle de la chaudière en
opérant de la manière suivante:
– couper la tension à la chaudière et fer-
mer le robinet d'alimentation du gaz.
– Enlever la porte et le couvercle de la
jaquette.
– Oter le panneau supérieur de la
chambre des fumées fixé par des vis
auto-fileteuses.
– Enlever le groupe du gaz.
– A l'aide de l'écouvillon approprié,
entrer dans les files de tétons de l'é-
changeur en fonte du côté supérieur
et, d'un mouvement vertical, éliminer
les incrustations présentes.
– Enlever le brûleur du collecteur
porte-buses et diriger un jet d'air
vers l'intérieur des brûleurs de
manière à faire sortir la poussière
Fig. 10
qui a pu s'y accumuler. S'assurer que
cette opération pour
