Sime RMG Manuel De L'installateur page 9

IG
L1
230 V - 50 Hz
16 W
N L
4 2
3 1
FA
N1
A
ER
J5
EA
EV1
TF
22
21
3
TA
4
20 kV
J6
1110 9 8
N
EV2
TS

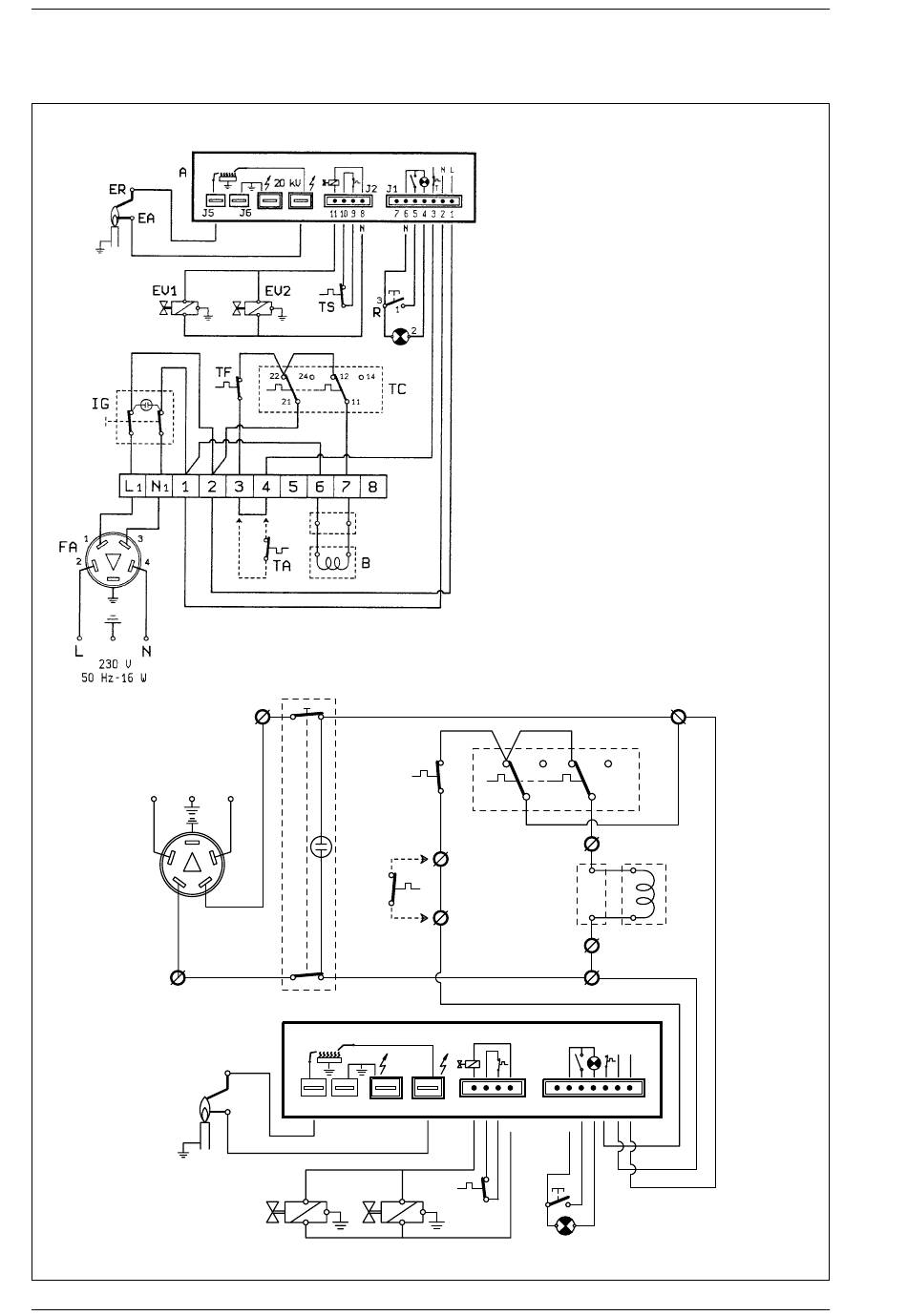

LEGENDA
IG Interruttore generale
TC Termostato regolazione a gradino
EA Elettrodo accensione
EV2 Bobina valvola gas
EV1 Bobina valvola gas
TA Regolatore climatico
R Pulsante sblocco apparecchiatura
B Gruppo bobina
ER Elettrodo rivelazione
TS Termostato sicurezza
A Apparecchiatura FM11
TF Dispositivo sicurezza fumi
FA Filtro antidisturbo
NOTA: Il regolatore climatico deve esse-
re collegato ai morsetti 3-4.
24 12 14
TC
11
7
B
6
1
N L
J2 J1
T
7 6 5 4 3 2 1
N
3 1
R
2
2
Fig. 5
5
