tener un diámetro no inferior, al del
racor de la caldera; para las chime-
neas de sección cuadrada, la misma
debe tener una superficie de un
10% superior a la superficie de la
sección del racor de la caldera;
– la sección útil de la chimenea debe
respetar la siguiente relación:
P
S = K
√H
S sección resultante en cm
K coeficiente de reducción:
– 0,045 para leña
– 0,030 per carbone
– 0,024 para gasóleo
– 0,016 para gas carbón
P potencia de la caldera en kcal/h
H altur a de la chimenea en
metros, medida desde el eje de

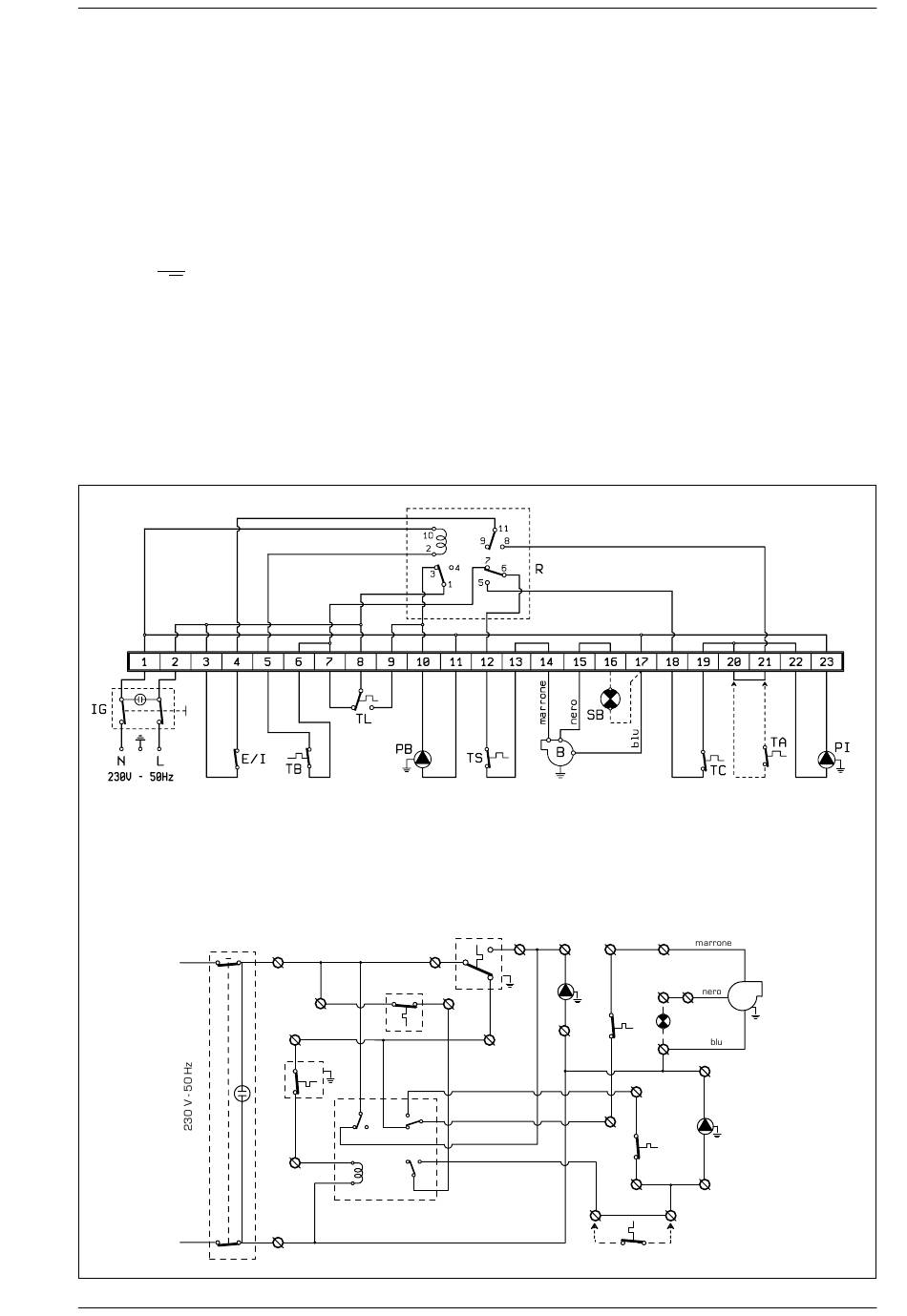

LEYENDA
TS Termostato seguridad
SB Bombilla bloqueo quemador
EI Interruptor Verano - Invierno
TA Termostato ambiente
IG
L
N
16
la llama hasta la salida de la chi-
menea a la atmósfera.
En el cálculo del conducto de eva-
cuación de humos, se debe tener
en cuenta la altura efectiva de la
chimenea, en metros, medida
desde el eje de la llama hasta su
punto más alto, disminuida de:
– 0,50 m por cada cambio de
dirección del conducto de
enlace entre la caldera y la
2 chimenea;
– 1,00 m por cada metro de
tramo horizontal del conducto
de enlace.
2.5

CONEXION ELECTRICA

La caldera se suministra con un cable
TB Termostato acumulador
TC Termostato caldera
TL Termostato límite
IG Interruptor general
2
8
E / I
3
6
TB
1 5
6
3 4 7
2 9
8
5
11
10
R
1
PB Bomba acumulador
PI Bomba instalación
B Quemador
R Relé
TL
9
13
10
PB
4
TS
11
7
12
19
21
TA
eléctrico de alimentación y debe ser ali-
mentada con corriente monofásica
230V - 50HZ a través de un interrup-
tor general protegido por fusibles.
El termostato ambiente es necesario
para obtener una buena regulación de
la temperatura ambiente y debe
conectarse como indicado en la fig. 5.
Conectar el cable de alimentación del
quemador e la bomba de la instalación
suministrados con la caldera.
NOTA: El equipo debe ser conectado
a una instalación de puesta a tierra
eficaz. SIME declina toda responsabi-
lidad por daños a personas o cosas
derivados de la falta de conexión
eléctrica a tierra de la caldera.
Desconecte la alimentación eléctrica
antes de efectuar
operación sobre el cuadro eléctrico.
14
B
15
16
SB
17
23
18
PI
TC
22
20
cualquier
Fig. 5
