LEYENDA
1 Contratuerca M13
2 Bobina
3 Racor reg. presión máxima
4 Tornillo regulación
presión mínima
racor (3): para reducir la presión
girar el racor (3) en sentido antiho-
rario, para aumentar la presión
girar el racor (3) en sentido horario.
– Apretar la contratuerca (1).
– Accionar el interruptor general
varias veces, y controlar que la pre-
sión máxima corresponda a los valo-
res de la Tabla 1 .
4.2.2 Regulación presión mínima
Para efectuar la ragulación de la pre-
sión mínima, actúar de la manera
siguiente (fig. 9):
– Desconectar la alimentación de la
bobina (2).
– Encender la caldera y, después de un
rato de funcionamiento con potencia
nominal, girar lentamente la mano-
pla del termóstato hacia la posición
de mínima hasta que se oiga el
disparo del primer contacto del
termóstato.
– Dejar la manopla en aquella posición
y, al girar el tornillo (4), buscar el
valor de presión mínima establecido
en la Tabla 1 para el gas correspon-
diente: para reducir la presión girar
el tornillo en sentido antihorario,
para aumentar la presión girar el
tornillo en sentido horario.
– Encender de nuevo la alimentación
eléctrica de la bobina.
– Accionar el interruptor general
varias veces, y controlar que la pre-
sión mínima corresponda al valor
establecido.
4.3 TRANSFORMACION GAS
Para efectuar la transformación a gas
22
butano (G30) o propano (G31) es nece-
sario sustituir los inyectores principa-
les con otros suministrados en el kit de
transformación (bajo pedido) y, para
evitar que la caldera se bloquee en los
arranques en frío, aplicar sobre la vál-
vula el adaptador cód. 6248301 (5 fig.
8). Para regular la potencia de calefac-
ción, proceder como explicado en el
punto 4.2. Después de haber regula-
do las presiones de trabajo sellar los
reguladores. Terminadas las operacio-
nes, colocar sobre el panel de la envol-
vente, la tarjeta que indica la predispo-
sición del gas, suministrada junto con
el kit de transformación.
NOTA: Después del montaje hay que

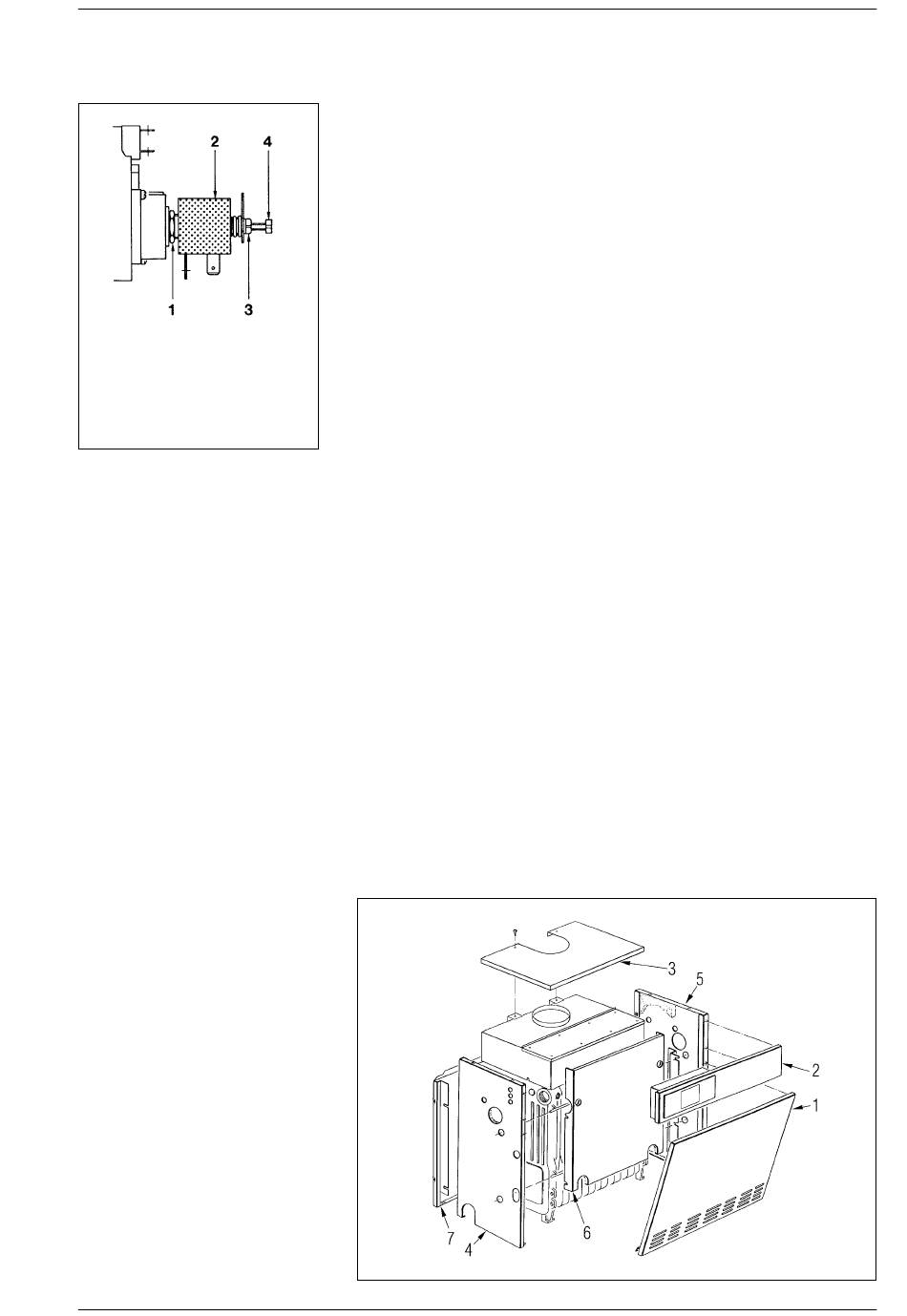

Fig. 9
ensayar la estanqueidad de todas las
conexiones gas, empleando agua y
jabón o productos adecuados, evitan-
do el uso de llamas libres. La tran-
sformación deberá efectuarse exclu-
sivamente por personal autorizado.
4.4 DESMONTAJE DE
LA ENVOLENTE
Para llevar a cabo el desmontaje de la
envolvente seguir las operaciones
siguientes (fig. 10):
– Sacar la puerta de la envolvente (1)
fijada con espigas a presión.
– Para quitar la tapa (3) destornillar
los dos tornillos que la fijan a la
cámara de humo y alzarla.
– Sacar el panel delantero superior (2)
apoyándolo en la cámara de humos.
– Desmontar el panel izquierdo (4)
destornillando las tuercas que lo
fijan a los tirantes.
– La misma operación se realiza para el
desmontaje del costado derecho (5).
– Quitar la pared interior (6) mandán-
dola hacia adelante.
– Destornillar las tuercas que blo-
quean la pared posterior (7) para
quitarla de los tirantes.
4.5 LIMPIEZA Y
MANTENIMIENTO
Al final de la temporada de calefacción,
es obligatorio llevar a cabo la limpieza y
un control de la caldera, actuando de la
manera siguiente:
– Quitar la corriente a la caldera y cer-
rar el grifo de la alimentación gas.
– Sacar la puerta y la tapa de la envol-
vente.
– Quitar el panel superior de la cáma-
ra de humo fijado a la misma
mediante tornillos auto-enroscables.
– Quitar el grupo gas.
– Con un deshollinador entrar en las
filas de espigas del intercambiador
de fundición, desde arriba, y con
movimientos verticales, eliminar los
depósitos de hollín.
– Quitar los quemadores del colector y
dirijan un chorro de aire hacia el inte-
rior de los mismos, para que salga el
polvo que se haya acumulado.
Asegurarse que la parte superior
con agujeros de los quemadores, no
tenga incrustaciones (fig. 11).
– Quitar de la parte inferior de la cal-
dera los depósitos que se hayan acu-
mulado y monten los componentes
quitados teniendo cuidado de la posi-
ción de las juntas.
– Controlar la chimenea y asegurarse
Fig. 10
