7.8 Communication des données
Le CU 352 est équipé d'un dispositif permettant la communication
avec des unités externes (un ordinateur, par exemple) via une
connexion GENIbus externe ou via Ethernet.
Passerelle
tierce

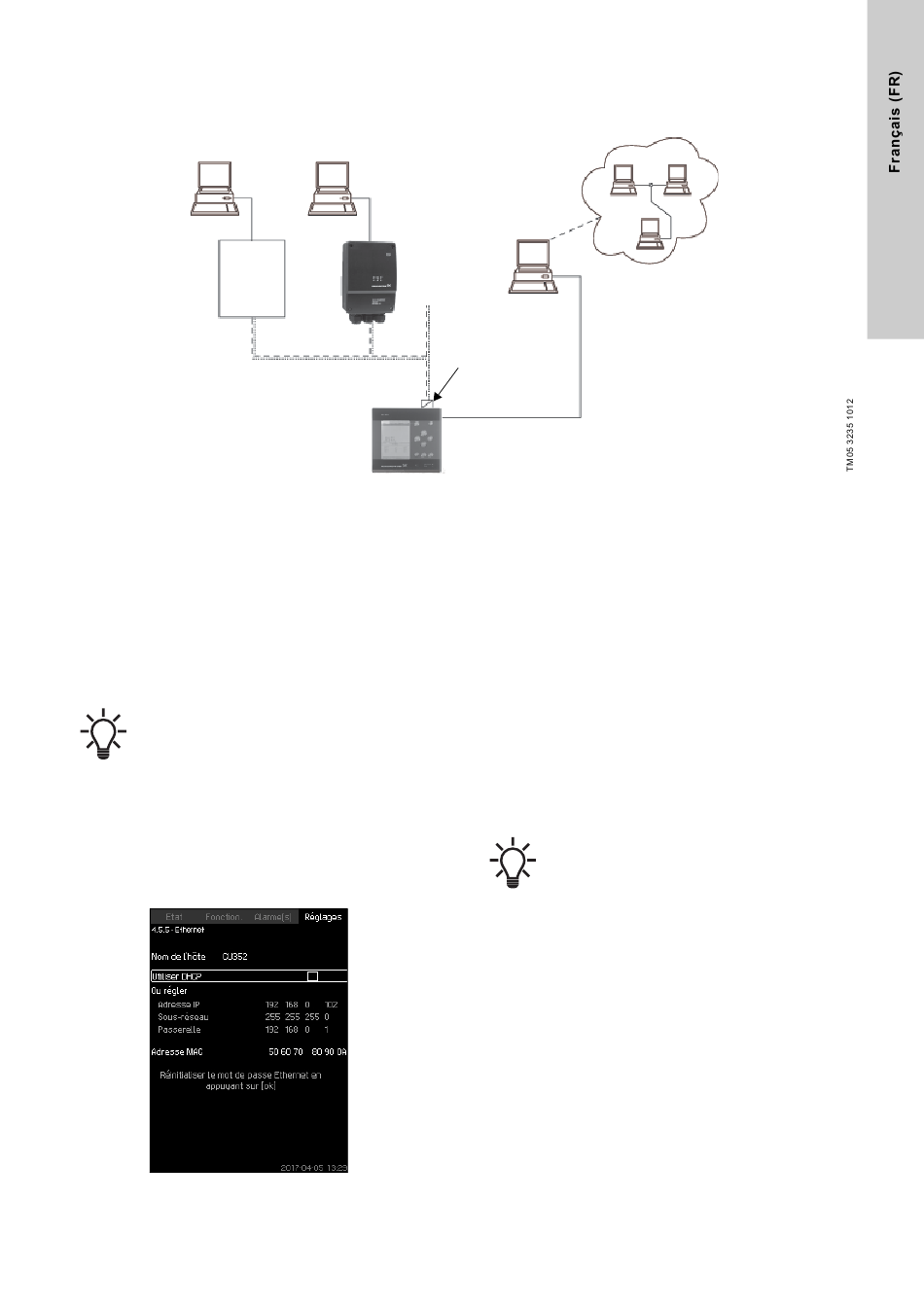

Fig. 124 Communication des données via GENIbus externe et connexion Ethernet
7.8.1 Ethernet
Ethernet est le moyen de communication le plus utilisé pour les
réseaux locaux (LAN). La normalisation de cette technologie a
permis une communication plus aisée et moins chère entre les
unités électriques, par exemple entre des ordinateurs ou entre les
ordinateurs et les coffrets de commande.
Le serveur Internet du CU 352 permet de connecter un ordinateur
au CU 352 via une connexion Ethernet. L'interface utilisateur
peut donc être exportée à partir du CU 352 sur un ordinateur afin
que le CU 352, et donc l'installation, puissent être surveillés et
commandés de manière externe.
Grundfos recommande de protéger la connexion au
CU 352 selon les consignes de l'administrateur sys-
tème conformes aux conditions de sécurité.
Pour utiliser le serveur Internet, il faut connaître l'adresse IP du
CU 352. Toutes les unités du réseau doivent avoir une adresse IP
unique pour communiquer entre elles. L'adresse IP par défaut du
CU 352 est 192.168.0.102.
Autrement, il est possible d'utiliser une affectation dynamique
d'adresse IP. C'est possible en activant un DHCP (Dynamic Host
Configuration Protocol) dans le CU 352 ou via le serveur Internet.
Voir l'exemple à la fig. 125.
Fig. 125 Exemple de réglage Ethernet
Interface de
communication
Grundfos CIU
Connexion GENIbus
externe
Internet
Intranet
Module GENIbus
externe (option)
Connexion Ethernet
L'affectation dynamique d'une adresse IP pour le CU 352 néces-
site un serveur DHCP sur le réseau. Le serveur DHCP affecte un
certain nombre d'adresses IP aux unités électriques et s'assure
que les deux unités ne reçoivent pas la même adresse IP.
Un navigateur Internet standard permet de se connecter au ser-
veur Internet du CU 352.
Si vous souhaitez utiliser l'adresse IP par défaut, aucune modifi-
cation n'est nécessaire. Ouvrir le navigateur Internet et saisir
l'adresse IP du CU 352.
Si vous souhaitez utiliser l'attribution dynamique, vous devez
activer cette fonction en sélectionnant "Utiliser DHCP" et en cli-
quant sur [OK]. L'activation de la fonction est indiquée par une
case cochée.
Ouvrir le navigateur Internet et entrer le nom d'hôte du CU 352 au
lieu de l'adresse IP. Le navigateur Internet essaie de se connec-
ter au CU 352. Le nom d'hôte est affiché à l'écran, mais seul un
fichier GSC (fichier de configuration) ou le recours à un serveur
Internet permet de le modifier. Voir paragraphe
réseau, page 64.
réglage du
Un nom d'hôte est nécessaire pour utiliser DHCP.
Changement du
