Montée En Pression Progressive (4.3.3) - Grundfos Control MPC 2000 Serie Notice D'installation Et De Fonctionnement

Groupe équipé d'un débitmètre
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée analogique.
L'écran
Entrées analogiques (4.3.8)
2. Sélectionner l'entrée analogique à laquelle le débitmètre est
connecté.
3. Sélectionner : Débit.
4. Appuyer 2 fois sur .
5. Régler : Limite Arrêt.
En standard, il existe une hystérèse de 10 secondes.
Elle peut être ajustée avec les produits PC-Tool E.
Réglage par défaut
La fonction est activée dans les applications de surpression avec
les réglages dans le tableau.
Bande de démarrage/d'arrêt :
Débit mini :
Distrib. au-delà pt de consigne : 50 %
La fonction est désactivée dans toutes les autres applications.
7.7.25 Montée en pression progressive (4.3.3)

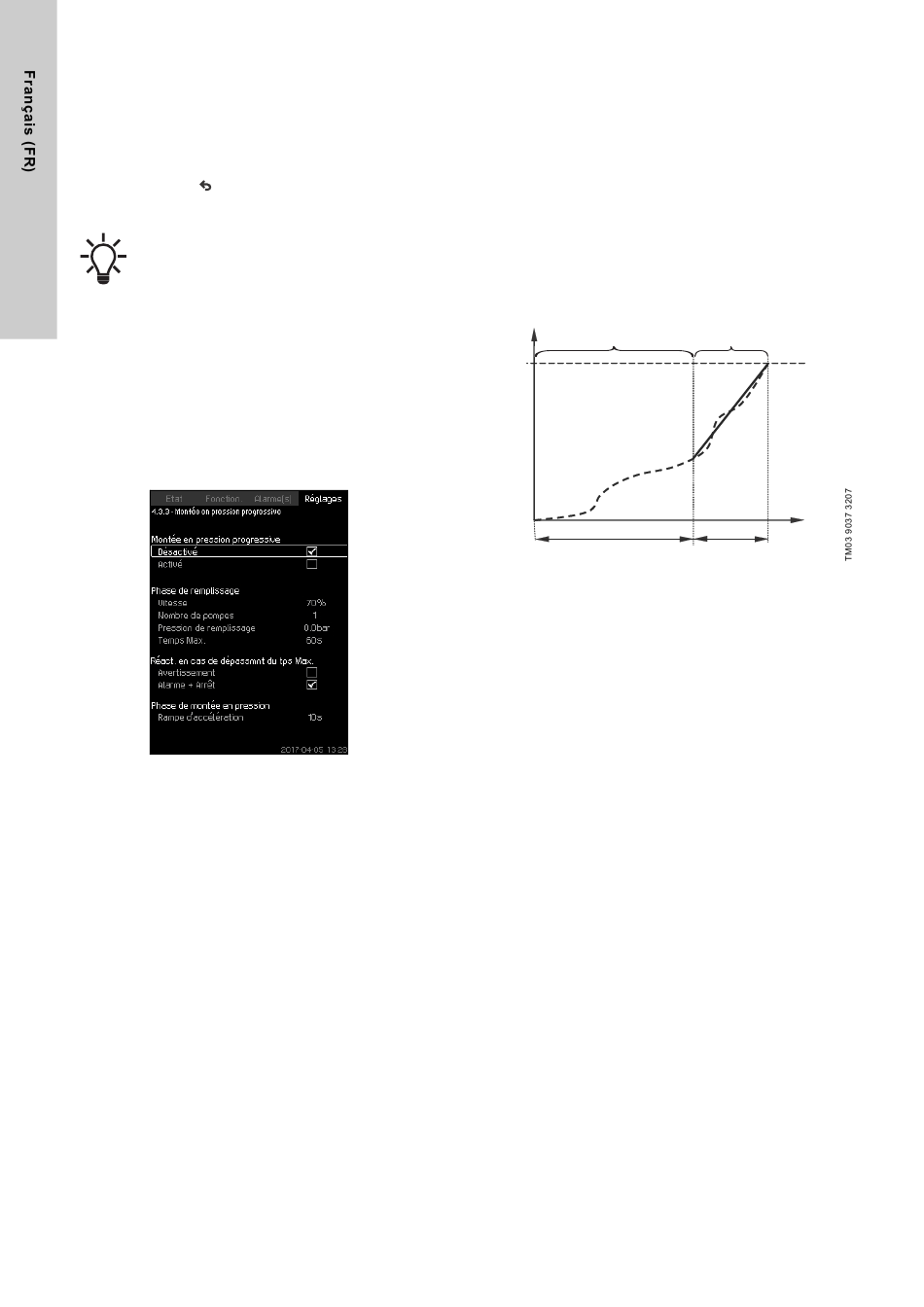

Fig. 70 Montée en pression progressive
40
apparaît.
25 %
30 % du débit nominal d'une
pompe
Description
Cette fonction est généralement utilisée dans les applications de
surpression et permet un démarrage modéré des installations
avec, par exemple, des tuyauteries vides.
Le démarrage se déroule en deux phases. Voir fig. 71.
1. Phase de remplissage
La tuyauterie se remplit lentement d'eau. Lorsque le capteur
de pression de l'installation détecte que la tuyauterie est rem-
plie, la deuxième phase commence.
2. Phase de montée en pression
La pression de l'installation augmente jusqu'à atteindre le
point de consigne. La montée en pression se déroule sur un
temps d'accélération. Si le point de consigne n'est pas atteint
au bout du délai imparti, un avertissement ou une alarme
s'affiche et les pompes s'arrêtent simultanément.
H [m] 1. Phase de
remplissage
Temps de remplissage
Fig. 71 Phases de remplissage et de montée en pression
Plage de réglage
• Vitesse de la pompe
• Nombre de pompes
• Pression de remplissage
• Temps de remplissage maximum
• Avertissement ou Alarme + Arrêt
• "Rampe d'accélération" pour "Phase de montée en pression".
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Montée
en pression progressive.
1. Sélectionner et régler :
• Vitesse
• Nombre de pompes
• Pression de remplissage
• Temps Max.
2. Sélectionner : Avertissement ou Alarme + Arrêt.
3. Régler : Rampe d'accélération.
4. Sélectionner : Activé.
Réglage par défaut
La fonction est désactivée.
2. Phase de montée en
pression
Temps [s]
Rampe d'accélération
