7.7.8 Capteur secondaire (4.1.5)

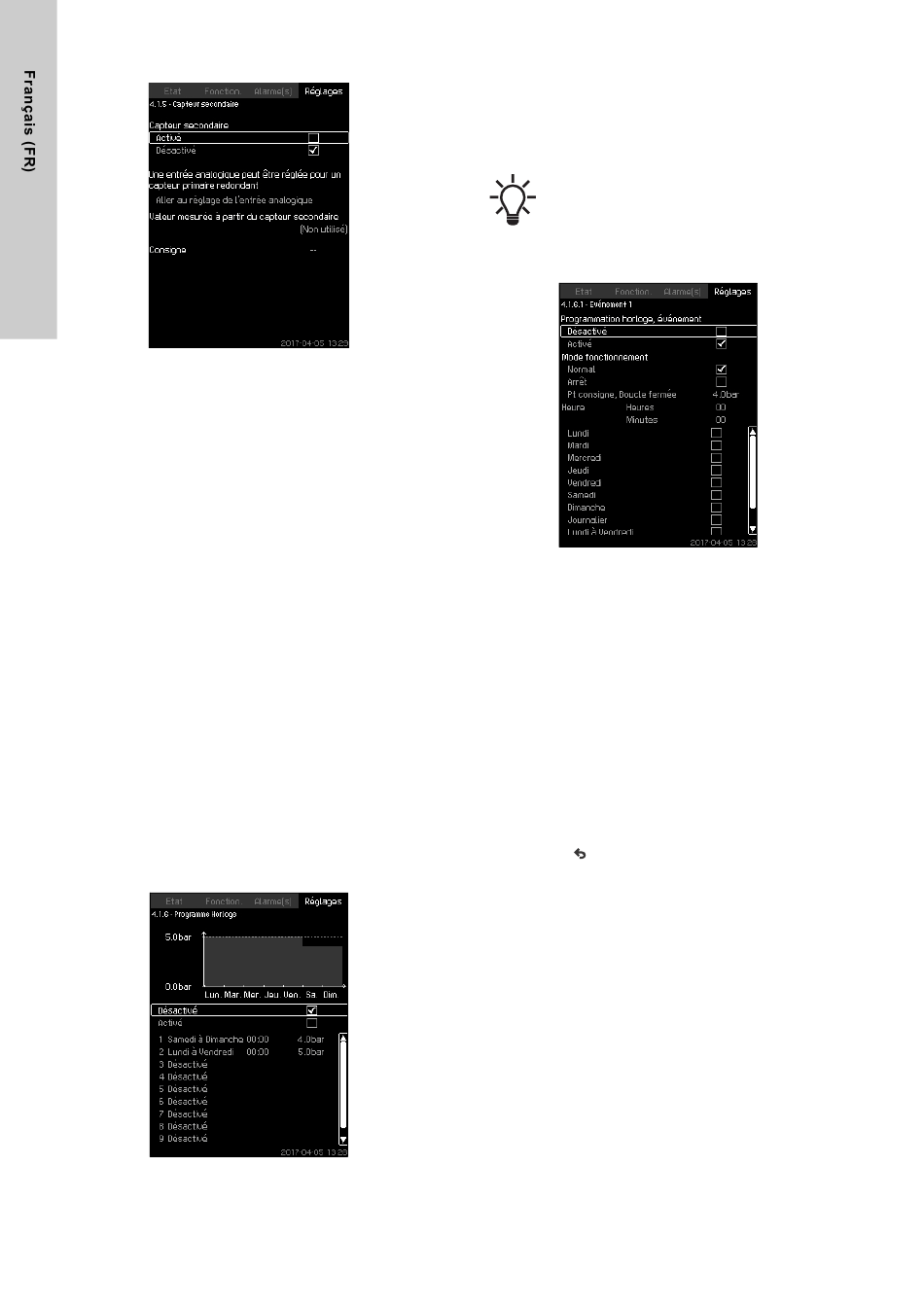

Fig. 44 Capteur secondaire
Description
Cette fonction est conçue pour optimiser la régulation à pression
constante dans laquelle la perte de charge dynamique est impor-
tante. La fonction donne la possibilité de placer un capteur princi-
pal sur le point critique.
Le capteur doit être rattaché au régulateur et agira comme le cap-
teur primaire en utilisant normalement le réglage "Consigne" normal.
Le "Capteur secondaire" devient alors le capteur "local" placé sur le
collecteur du groupe de surpression, près du coffret de commande.
En cas de défaut sur le "Capteur primaire", le "Capteur secon-
daire" prend automatiquement le relais en utilisant son
"Consigne". La différence entre le point de consigne du "Capteur
primaire" et celui du "Capteur secondaire" est égale à la perte de
charge totale entre les deux capteurs au débit maximum.
Plage de réglage
• Fonction Activé ou Désactivé
1. Réglage de l'entrée analogique
2. Réglage de "Valeur mesurée à partir du capteur secondaire"
3. Réglage de "Consigne"
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Capteur secon-
daire
1. Activer la fonction.
2. Définir l'entrée analogique utilisée pour "Capteur secondaire".
3. Définir "Valeur mesurée à partir du capteur secondaire".
4. Définir le "Consigne" pour le fonctionnement du "Capteur
secondaire".

7.7.9 Programme Horloge (4.1.6)

Fig. 45 Programme Horloge
30
Description
Grâce à cette fonction, il est possible de régler les points de
consigne ainsi que le jour et l'heure de leur activation. Il est éga-
lement possible de régler le jour et l'heure d'arrêt.
Si la programmation horaire est désactivée, le point de consigne
du programme restera actif.
Il faut 2 événements au minimum pour activer la pro-
grammation de l'horloge : un pour démarrer le
groupe et un autre pour l'arrêter.
Plage de réglage
• Activation et réglage d'un événement.
Fig. 46 Evénement 1
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Programme Hor-
loge.
1. Activer la fonction.
2. Sélectionner et activer l'un des dix événements.
3. Sélectionner : Normal ou Arrêt. Passer l'étape 4 si vous sélec-
tionnez "Arrêt".
4. Régler : Pt consigne, Boucle fermée.
5. Régler : Heure, Heures, Minutes.
6. Sélectionner le jour de la semaine où les réglages vont être
activés.
7. Sélectionner : Activé.
8. Répéter les étapes 2 à 7 si plusieurs événements doivent être
activés.
Remarque : Il est possible de régler jusqu'à dix événements.
9. Appuyer sur .
10. Sélectionner : Activé.
Réglage par défaut
La fonction est désactivée.
