7.7.2 Régulateur PI (4.1.1)

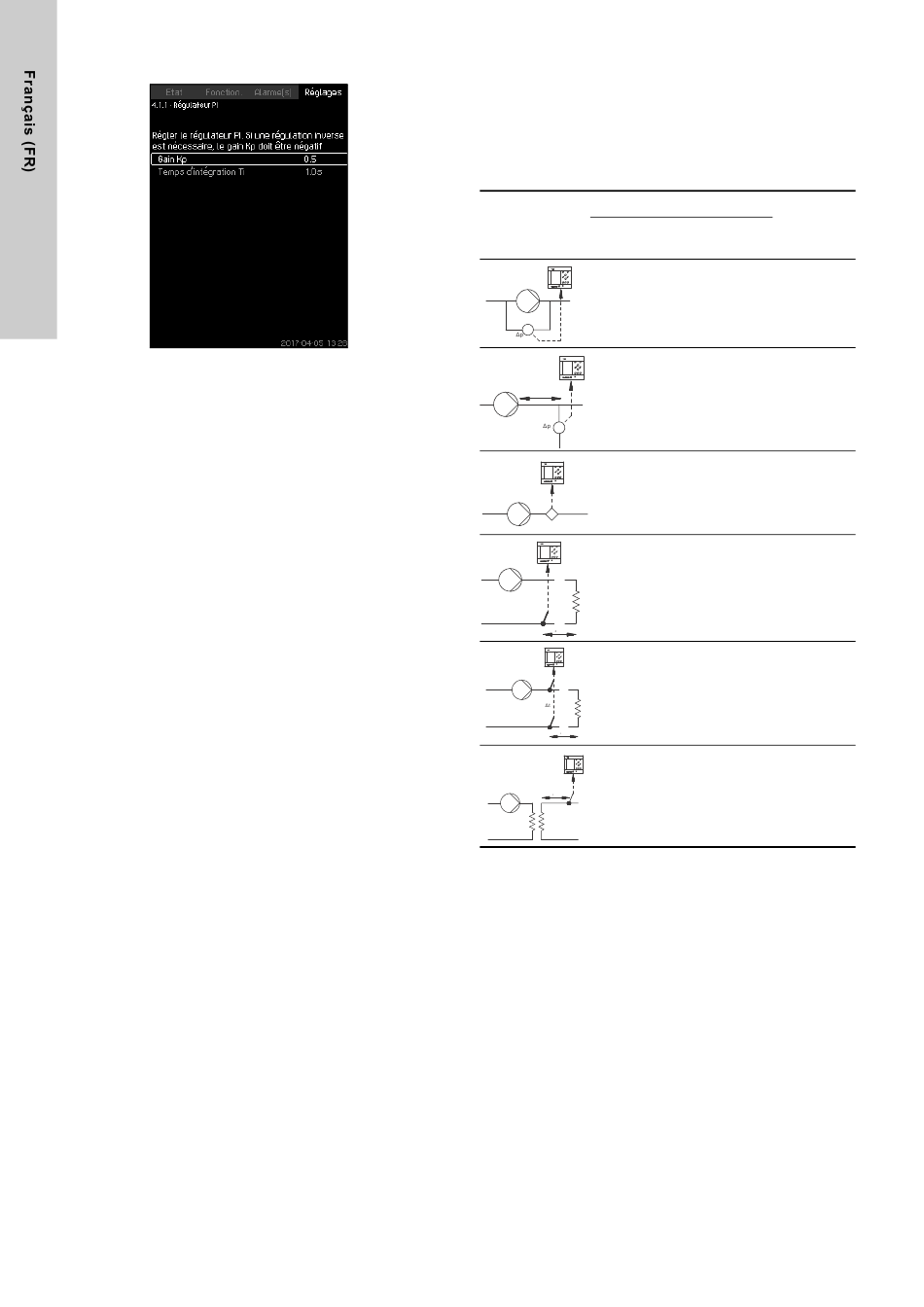

Fig. 37 Régulateur PI
Description
Le groupe inclut un régulateur PI standard qui assure la stabilité
de la pression et sa correspondance avec le point de consigne.
Il est possible d'ajuster le régulateur PI s'il faut une réaction plus
rapide ou plus lente aux changements de consommation.
Pour obtenir une réaction plus rapide, augmenter Kp et réduire Ti.
Pour obtenir une réaction plus lente, réduire Kp et augmenter Ti.
Plage de réglage
• "Gain Kp" : -30 à 30.
Remarque : Pour un contrôle inversé, régler Kp à une valeur
négative.
• "Temps d'intégration Ti" : 0,1 à 3600 secondes.
Réglage via le panneau de commande
• Réglages
• Fonctions, régulateur primaire
• Régulateur PI.
1. Régler "Gain Kp" et "Temps d'intégration Ti".
Remarque : Il est généralement inutile d'ajuster Kp.
Réglage par défaut
Le réglage de Kp et Ti dépend du groupe et de l'application.
Réglages du contrôleur PI pour la surpression
Si l'application a été réglée pour une surpression dans l'assistant
de démarrage, les valeurs suivantes Kp et Ti sont automatique-
ment réglées :
• Kp : 0,5
• Ti : 1 seconde.
26
Réglages du régulateur PI pour le chauffage et le
refroidissement
Si une autre application que la surpression a été sélectionnée
dans l'assistant de démarrage, les valeurs Kp et Ti sont automati-
quement réglées selon le tableau figurant ci-dessous. Étant
donné que le groupe ignore la longueur de la tuyauterie, les para-
mètres par défaut sont réglés selon une longueur de tuyauterie
(L1 ou L2) de 5 mètres.
Installation/
Installation de
application
chauffage
L [m]
1
Q
0,5
t
L [m]
L [m]
0,5
L [m]
t
1)
Les installations de chauffage sont des installations dans les-
quelles une augmentation des performances de la pompe
entraîne une augmentation de la température au capteur.
2)
Les installations de refroidissement sont des installations dans
lesquelles une augmentation des performances de la pompe
entraîne une baisse de la température au capteur.
L1 : Distance [m] entre la pompe et le capteur.
L2 : Distance [m] entre l'échangeur de chaleur et le capteur.
∆P : Mesure de la pression différentielle.
Q : Mesure du débit.
t : Mesure de la température.
∆t : Mesure de la température différentielle.
Kp
Ti
Installation de
[secondes]
1) 2)
climatisation
0,5 1
L1 < 5 m : 1
0,5 L1 > 5 m : 3
L1 > 10 m : 5
0,5 1
-0,5 10 + 5L2
0,5 10 + 5L2
-0,5 30 + 5L2
