7.7.56 Limite 1 dépassée (4.4.5 - 4.4.6)

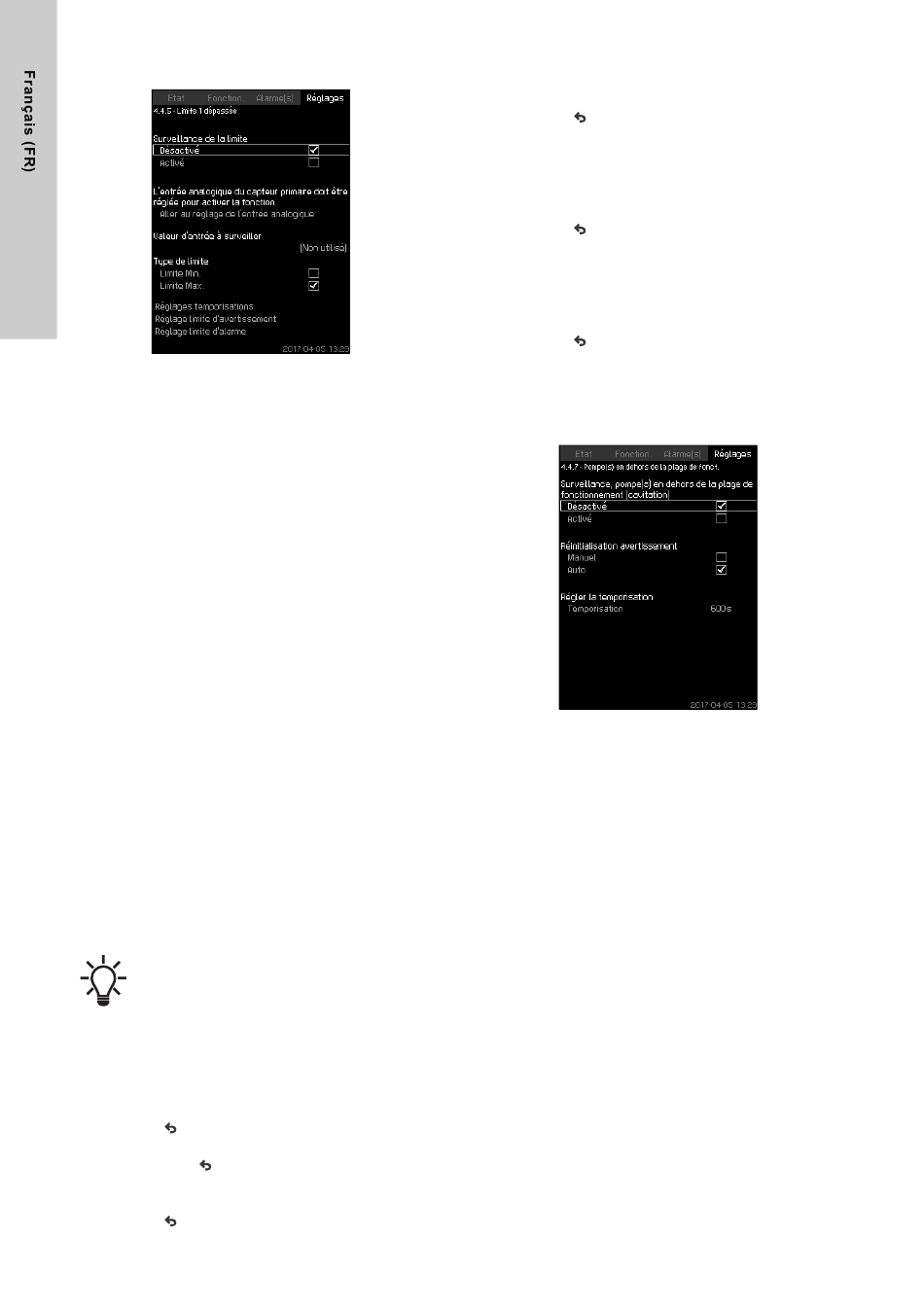

Fig. 106 Limite 1 dépassée
Description
Grâce à cette fonction, le CU 352 peut surveiller les limites réglées
des valeurs analogiques. Il réagira si les valeurs dépassent les
limites. Chaque limite peut être définie comme valeur maximum ou
minimum. Pour chaque valeur surveillée, il est possible de définir
une limite pour avertissement et une limite pour alarme.
La fonction permet de surveiller simultanément deux endroits d'une
installation de pompage, par exemple, la pression de sortie au
niveau de l'usager et celle au niveau de la pompe. Cela permet à la
pression de refoulement de ne pas atteindre une valeur critique.
Si la valeur dépasse la limite pour avertissement, un avertisse-
ment est donné. Si la valeur dépasse la limite pour alarme, les
pompes sont arrêtées.
Vous pouvez définir le délai entre la détection d'une limite dépas-
sée et l'activation d'un avertissement ou d'une alarme. Il est pos-
sible également de régler le délai de réinitialisation d'un avertis-
sement ou d'une alarme.
Un avertissement peut être réinitialisé automatiquement ou
manuellement.
Il est possible de choisir entre le redémarrage automatique de
l'installation après le déclenchement d'une alarme et la réinitiali-
sation manuelle de l'alarme. Le redémarrage peut être retardé
d'un temps défini. Vous pouvez également régler un délai de
démarrage pour assurer que l'installation atteigne un état stable
avant que la fonction ne devienne active.
Plage de réglage
• Sélection de l'entrée analogique pour la fonction
• Valeur d'entrée à surveiller
• Type de limite (Limite Min. et Limite Max.)
• Limite d'avertissement
• Limite d'alarme.
Réglage via le panneau de commande
Les entrées analogiques doivent être correctement
réglées avant que la fonction soit activée. Voir para-
graphe
7.7.29 Entrées analogiques
• Réglages > Fonctions, surveillance > Limite 1 dépassée /
Limite 2 dépassée > Aller au réglage de l'entrée analogique.
1. Sélectionner l'entrée analogique.
2. Sélectionner : Valeur d'entrée à surveiller.
L'écran 4.3.8.1.1 apparaît.
3. Sélectionner l'entrée.
4. Appuyer sur .
5. Régler les valeurs minimale et maximale du capteur.
6. Appuyer 2 fois sur .
7. Sélectionner : Valeur d'entrée à surveiller.
8. Sélectionner l'entrée.
9. Appuyer sur .
56
10. Sélectionner :
• Limite Min. ou Limite Max.
• Réglages temporisations.
11. Appuyer sur
12. Sélectionner :
• Réglage limite d'avertissement
• Activé.
13. Régler la limite.
14. Sélectionner la réinitialisation : Manuel ou Auto.
15. Appuyer sur
16. Sélectionner :
• Réglage limite d'alarme
• Activé.
17. Régler la limite.
18. Sélectionner la réinitialisation : Manuel or Auto.
19. Appuyer sur
20. Sélectionner : Activé.
Réglage par défaut
La fonction est désactivée.

7.7.57 Pompe(s) en dehors de la plage de fonct. (4.4.7)

Fig. 107 Pompe(s) en dehors de la plage de fonct.
Description
Cette fonction déclenche un avertissement si le point de consigne
des pompes passe en dehors de la plage définie. Par exemple, si
la pression d'aspiration devient inférieure à la valeur minimum
admissible, causant ainsi un risque de cavitation pour certains
types de pompe.
L'avertissement est donné avec une temporisation réglée. Vous
pouvez régler la réinitialisation automatique ou manuelle de
l'avertissement lorsque le point de consigne revient dans la plage
de service définie. Vous pouvez également régler une sortie
relais à activer lorsqu'un avertissement est donné et à désactiver
lorsque l'avertissement est réinitialisé.
Cette fonction exige que la pression de refoulement et d'aspira-
tion (mesurées ou configurées) ou la pression différentielle des
pompes soient surveillées, et que le CU 352 contienne des don-
nées de pompe valides à partir d'un fichier GSC ou d'une entrée
(4.3.8).
manuelle. Voir paragraphe
(4.3.19).
Plage de réglage
• Réglage de la réinitialisation manuelle ou automatique.
• Réglage de la temporisation pour avertissement.
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Pompe(s) en dehors de
la plage de fonct. > Manuel / Auto > Régler la temporisation.
Réglage par défaut
La fonction est désactivée.
.
.
.
