7.7.30 Entrées analogiques (4.3.8.1 to 4.3.8.7)

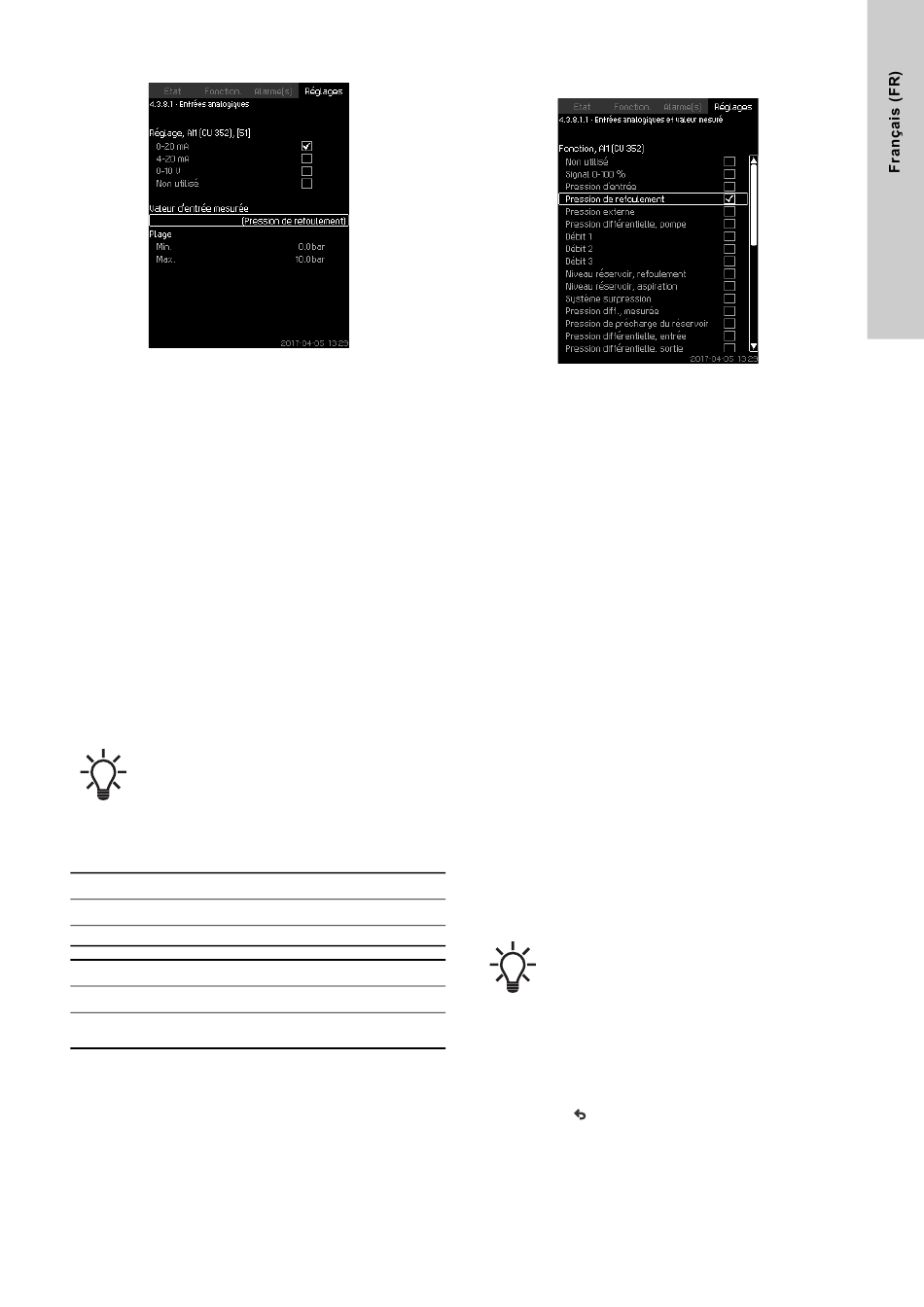

Fig. 76 Entrées analogiques
Description
Dans ce menu, vous pouvez régler "Entrées analogiques".
Chaque affichage est divisé en trois parties :
• Réglage du signal d'entrée, par exemple 4-20 mA
• "Valeur d'entrée mesurée", par exemple "Pression de refoule-
ment"
• Plage de mesure du capteur/transducteur de signal, par
exemple 0-16 bar(s).
Plage de réglage
Vous pouvez régler les paramètres suivants dans chaque écran :
• Non utilisé
• Plage du signal d'entrée, 0-20 mA, 4-20 mA, 0-10 V
• Valeur d'entrée mesurée
• Plage du capteur.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller au
réglage de l'entrée analogique.
Si une entrée analogique est désactivée, l'affichage
indique seulement la partie supérieure, c'est-à-dire le
réglage de l'entrée analogique.
Si l'entrée est activée, la partie centrale, "Valeur
d'entrée mesurée", est indiquée. Cela permet de
relier une fonction à l'entrée analogique dans un
autre affichage. Lorsque l'entrée analogique est
reliée à une fonction, le CU 352 revient à l'écran de
réglage des entrées analogiques.
Réglage par défaut
Surpression
Entrée analog. Fonction
AI1 (CU 352) [51] Pression de refoulement
Chauffage et climatisation
Entrée analog. Fonction
Ces valeurs sont sélectionnées dans
AI1 (CU 352) [51]
l'assistant de démarrage.
7.7.31 Entrées analogiques et valeurs mesurées (4.3.8.1.1 -
4.3.8.7.1)
Fig. 77 Entrées analogiques et valeurs mesurées
Description
Une fonction peut être reliée à chaque entrée analogique.
Plage de réglage
Vous pouvez sélectionner une fonction par entrée analogique.
Pour en savoir plus, voir paragraphe
• Non utilisé
• Signal 0-100 %
• Pression d'entrée
• Pression de refoulement
• Pression externe
• Pression différentielle, pompe
• Débit 1-3
• Niveau réservoir, refoulement
• Niveau réservoir, aspiration
• Système surpression
• Pression diff., mesurée
• Pression de précharge du réservoir
• Pression différentielle, entrée
• Pression différentielle, sortie
• Temp. tuyauterie retour, ext.
• Temp. tuyauterie départ
• Temp. tuyauterie retour
• Température différentielle
• Température ambiante
• Puissance, pompe 1-6
• Puissance, variateur fréquences (VFD)
• Multicapteur 1-6.
Réglage via le panneau de commande
Si plusieurs débits sont utilisés, le débit mesuré et
indiqué est la somme des débits définis.
• Réglages > Fonctions, secondaires > Aller au réglage de
l'entrée analogique.
1. Sélectionner l'entrée analogique.
2. Sélectionner : Valeur d'entrée mesurée. L'écran 4.3.8.1.1
apparaît.
3. Sélectionner l'entrée.
4. Appuyer sur .
5. Régler les valeurs minimale et maximale du capteur.
11.4 Paramètres de mesure.
