Réglage via le panneau de commande
Installation non équipée d'un capteur de débit ou d'un
débitmètre
• Réglages > Fonctions, secondaires > Fonction Arrêt.
• Sélectionner : Activé.
1. Régler : Bande de démarrage/d'arrêt.
2. Sélectionner : Aller au(x) réglage(s) du mode On/Off. L'écran
ci-dessous apparaît.

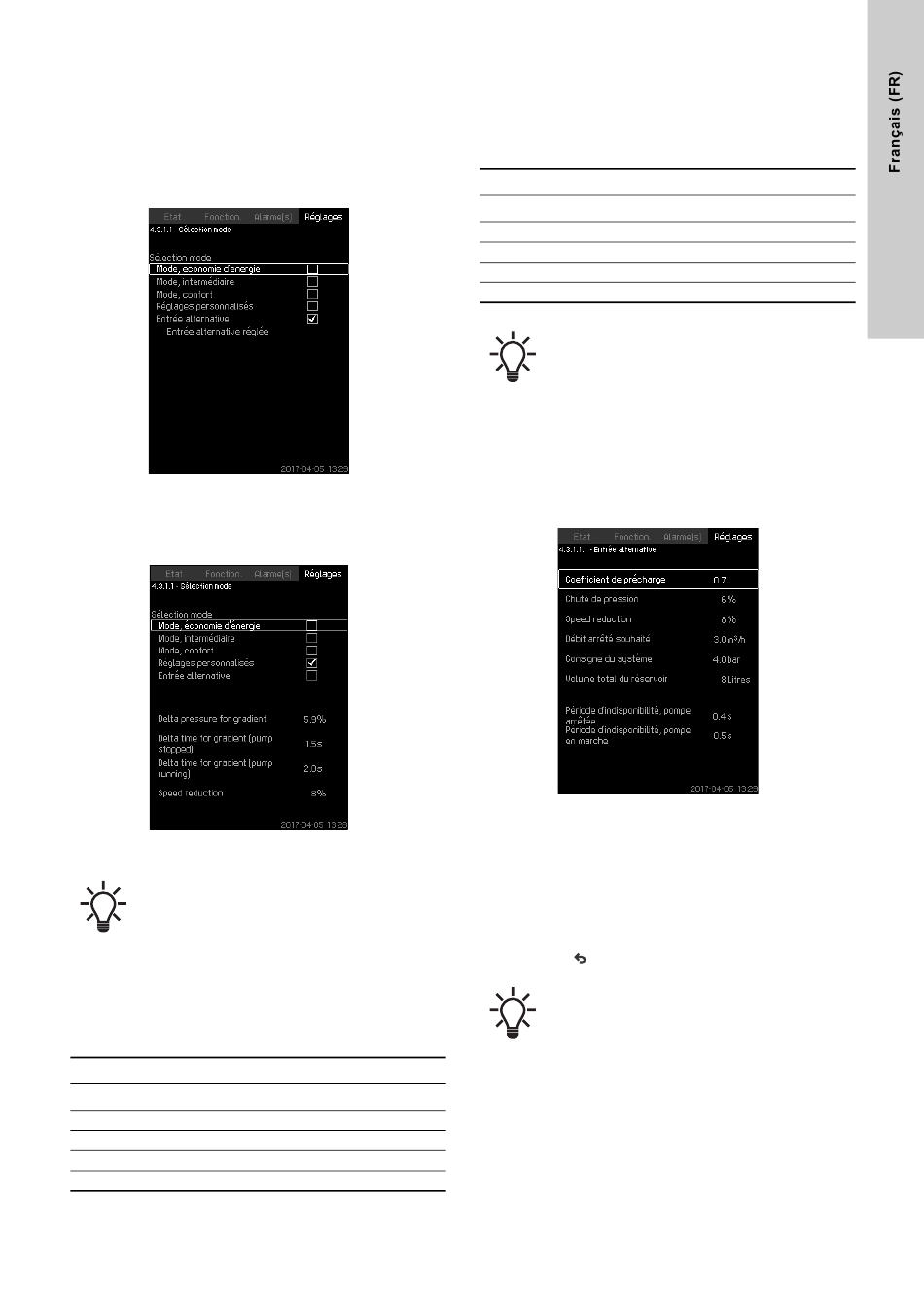

Fig. 67 Sélection mode
3. Sélectionner l'un des paramètres d'arrêt. Si vous sélectionnez
"Réglages personnalisés", vous devez régler les paramètres
représentés sur la fig. 68. Voir les exemples ci-dessous.
Fig. 68 Réglages personnalisés
Règle : Réduction de la vitesse = 2 x delta "t".
Exemple 1 : Augmenter la limite d'arrêt, Qmin (limite de débit
élevé)
• Augmenter "Delta pressure for gradient".
• Réduire "Delta time for gradient (pump stopped)".
• Réduire "Delta time for gradient (pump running)".
• Augmenter "Speed reduction".
Exemple de limite d'arrêt augmentée
Paramètre
Delta pressure for gradient
Delta time for gradient (pump stopped)
Delta time for gradient (pump running)
Speed reduction
Exemple 2 : Réduire la limite d'arrêt, Qmin (limite de bas
débit)
• Réduire "Delta pressure for gradient".
• Augmenter ""Delta time for gradient (pump stopped).
• Augmenter "Delta time for gradient (pump running)".
• Réduire "Speed reduction".
Paramètre
Delta pressure for gradient
Delta time for gradient (pump stopped)
Delta time for gradient (pump running)
Speed reduction
Entrée alternative
Si vous sélectionnez "Entrée alternative", le régulateur calcule les
paramètres d'arrêt basés sur les entrées suivantes :
• point de consigne du groupe
• volume total du réservoir
• pression de prégonflage
• débit d'arrêt souhaité.
Fig. 69
Groupe équipé d'un capteur de débit
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée digitale.
L'écran
2. Sélectionner l'entrée digitale à laquelle le capteur de débit est
connecté.
3. Sélectionner : Flussostat.
4. Appuyer sur
Valeur
6 %
1,5 seconde
2,0 secondes
10 %
Exemple de limite de débit réduit
La limite d'arrêt dépend de la taille du réservoir.
Entrée alternative
apparaît.
Entrées digitales (4.3.7)
.
Un contact ouvert indique un bas débit.
Valeur
3 %
15,0 secondes
25,0 secondes
6 %
