6.1 Écran
D

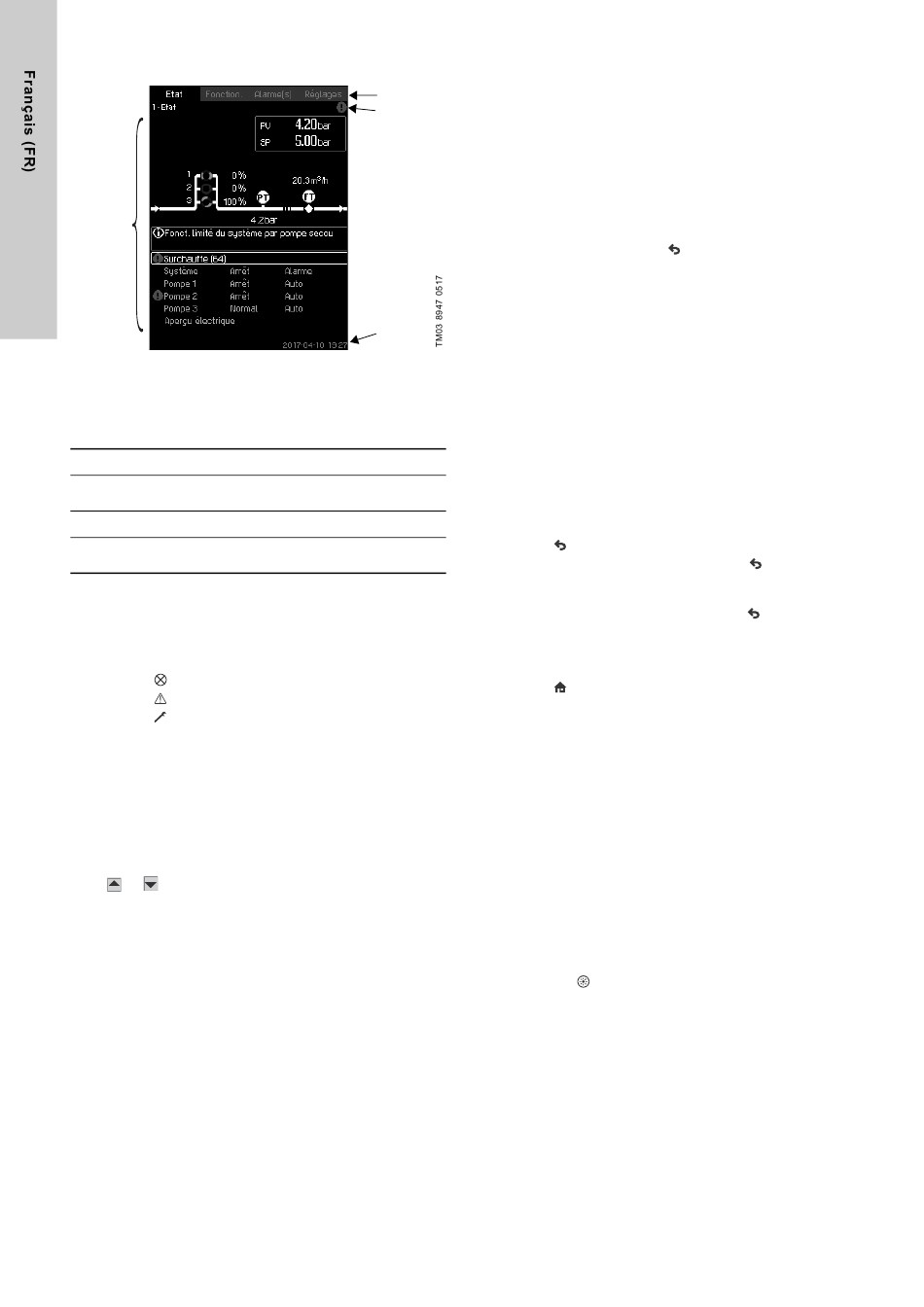

Fig. 5
Conception de l'écran
6.1.1 Barre de menu
La barre de menu (A) est représentée sur la fig. 5.
L'écran comporte quatre menus principaux :
Etat
Indication de l'état de l'installation
Changement des paramètres de fonctionnement
Fonction.
tels que le point de consigne
Alarme(s)
Journal des alarmes pour recherche de défaut
Modification des réglages (possibilité de mot de
Réglages
passe)
6.1.2 Barre supérieure
La barre supérieure (B) est représentée sur la fig. 5. Elle pré-
sente les éléments suivants :
le numéro et le titre de l'écran (côté gauche)
le menu sélectionné (côté gauche)
le symbole
en cas d'alarme (côté droit)
le symbole
en cas d'avertissement (côté droit)
le symbole
si la langue de maintenance a été sélectionnée
(à droite).
6.1.3 Illustration graphique
L'illustration graphique (D) peut afficher un état, une indication ou
d'autres éléments, selon la position dans la structure du menu.
L'illustration peut montrer l'ensemble de l'installation ou une par-
tie de celle-ci ainsi que différents réglages.
6.1.4 Barre de défilement
Si la liste des éléments d'illustration dépasse l'écran, les sym-
boles
et
apparaîtront dans la barre de défilement à droite.
Faire défiler les listes vers le haut et vers le bas avec ces sym-
boles.
6.1.5 Barre inférieure
La barre inférieure (C) indique la date et l'heure.
8

6.2 Touches et voyants lumineux

Les touches (pos. 2 à 10, fig. 4) sur le CU 352 sont actives quand
A
elles sont allumées.
B
6.2.1 Flèche à droite (2)
Appuyer sur [>] pour passer au menu suivant dans la structure du
menu. Si vous appuyez [>] lorsque le menu "Réglages" est en
surbrillance, le menu "Etat" apparaît.
6.2.2 Aide (3)
Lorsque ce symbole est allumé, un texte d'aide qui s'applique à
l'écran en question apparaîtra si vous appuyez sur cette touche.
Fermer le texte en appuyant sur
6.2.3 En haut et en bas (4 et 5)
Faire défiler les listes vers le haut et vers le bas avec [ ∨ ] et [ ∧ ].
Vous pouvez sélectionner un texte avec [OK] lorsqu'il est enca-
dré.
C
Si un texte est affiché et que vous appuyez sur [ ∧ ], le texte ci-
dessus s'affichera. Si vous appuyez sur [ ∧ ], le texte ci-dessus
s'affichera.
Si vous appuyez sur [ ∨ ] dans la dernière ligne de la liste, la pre-
mière ligne s'affichera.
Si vous appuyez sur [ ∧ ] dans la première ligne de la liste, la der-
nière ligne s'affichera.
6.2.4 Plus et moins (6 et 7)
Augmenter et réduire une valeur avec [+] et [-]. Enregistrer avec
[OK].
6.2.5 Préc. (8)
Appuyer sur
Si vous avez modifié une valeur et appuyé sur
valeur ne sera pas enregistrée. Voir également paragraphe
6.2.7 OK
(10).
Si vous appuyez sur [OK] avant d'appuyer sur
valeur sera enregistrée. Voir également paragraphe
(10).
6.2.6 Accueil (9)
Appuyer sur
6.2.7 OK (10)
Utiliser la touche comme touche Entrée.
La touche est aussi utilisée pour démarrer le réglage d'une
valeur. Si vous avez modifié une valeur, vous devez appuyer sur
[OK] pour enregistrer la modification.
6.2.8 Voyants lumineux (11 et 12)
Le panneau de commande possède un voyant lumineux vert/
rouge.
Le voyant lumineux vert est allumé lorsque le groupe est en ser-
vice et clignote lorsque celui-ci a été réglé pour s'arrêter.
Le voyant lumineux rouge est allumé en cas d'alarme ou d'aver-
tissement. Le défaut peut être identifié à partir de la liste
d'alarme.
6.2.9 Luminosité (13)
Vous pouvez changer la luminosité de l'écran avec cette touche :
1. Appuyer sur
2. Régler la luminosité avec [+] et [-].
6.2.10 Rétroéclairage
Si, pendant 15 minutes, vous n'appuyez sur aucune touche, le
rétroéclairage diminuera et le premier écran dans le menu "Etat"
apparaîtra.
Appuyer sur n'importe quelle touche pour réactiver le rétroéclai-
rage.
.
pour retourner à l'écran précédent dans le menu.
pour retourner au menu "Etat".
.
, la nouvelle
, la nouvelle
6.2.7 OK
