4.4

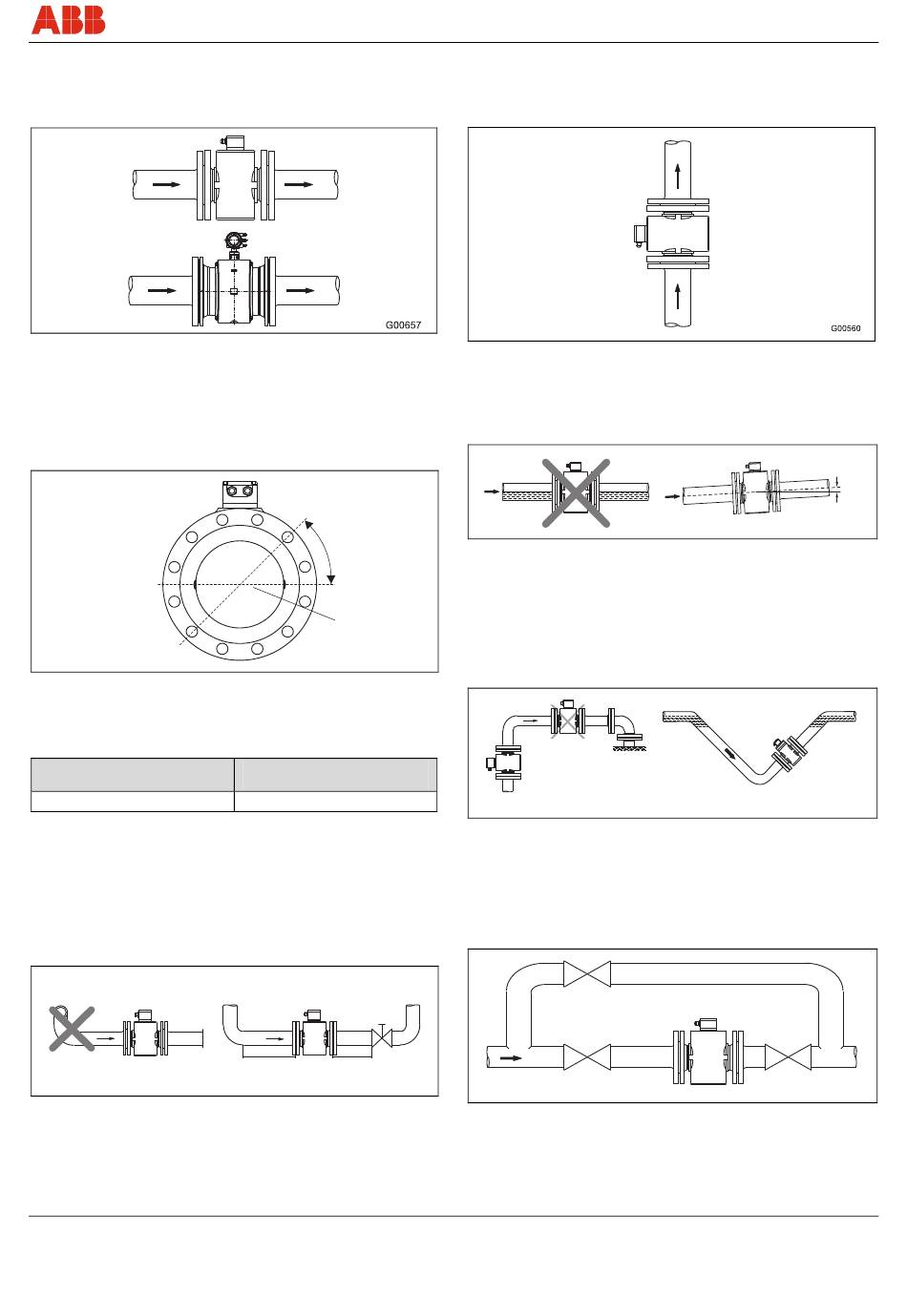

Conditions de montage
L'appareil enregistre le débit dans les deux sens. Départ usine, c'est
le sens vers l'avant qui est défini comme illustré à la Fig. 14.
Fig. 14
Observer impérativement les points suivants :
4.4.1
Axe des électrodes
Axe de l'électrode (1) le plus à l'horizontal possible ou tourné au max.
de 45°.
Fig. 15
4.4.2
Longueurs de canalisations amont et aval
Longueur de canalisation
amont droite
≥ 3 x DN
DN = Diamètre nominal du primaire de débitmètre
•
Ne pas installer la robinetterie, les collecteurs et les soupapes,
etc. directement en amont du tube de l'appareil de mesure (1)
•
Installer les clapets de manière à ce que leur volet ne pénètre
pas dans le primaire de débitmètre
•
Les soupapes ou les autres organes de coupure doivent être
montés dans le tronçon aval (2).
•
Pour garantir la précision de mesure, observer les longueurs
amont et aval.
1
Fig. 16
OI/FEP300/FEH300-FR
max. 45°
1
G00041
Longueur de canalisation
aval droite
≥ 2 x DN
2
2xDN
3xDN
G00037
ProcessMaster / HygienicMaster
4.4.3
Conduites verticales
•
Installation à la verticale en cas de mesure de fluides abrasifs,
débit de préférence du bas vers le haut.
Fig. 17
4.4.4
Conduites horizontales
•
L'appareil de mesure doit toujours être rempli de fluide.
•
Prévoir une légère rampe de la conduite pour le dégazage.
Fig. 18
4.4.5
Entrée ou sortie libre
•
En cas de sortie libre, ne pas monter l'appareil de mesure au
point le plus haut du tronçon d'écoulement de la tuyauterie, le
tube de mesure se vide et des bulles d'air peuvent se former (1).
•
En cas d'entrée et de sortie libre, prévoir un siphon afin que la
tuyauterie soit toujours pleine (2).
1
Fig. 19
4.4.6
Produits de mesure fortement encrassés
•
En présence de produits de mesure fortement encrassés, il est
recommandé de monter une conduite de dérivation selon la fig.
pour que le fonctionnement de l'installation puisse se poursuivre
sans interruption pendant le nettoyage mécanique.
Fig. 20
Montage
3°
G00038
2
G00040
G00042
27
