1.7.1.2
Plaque signalétique du modèle avec convertisseur de mesure externe

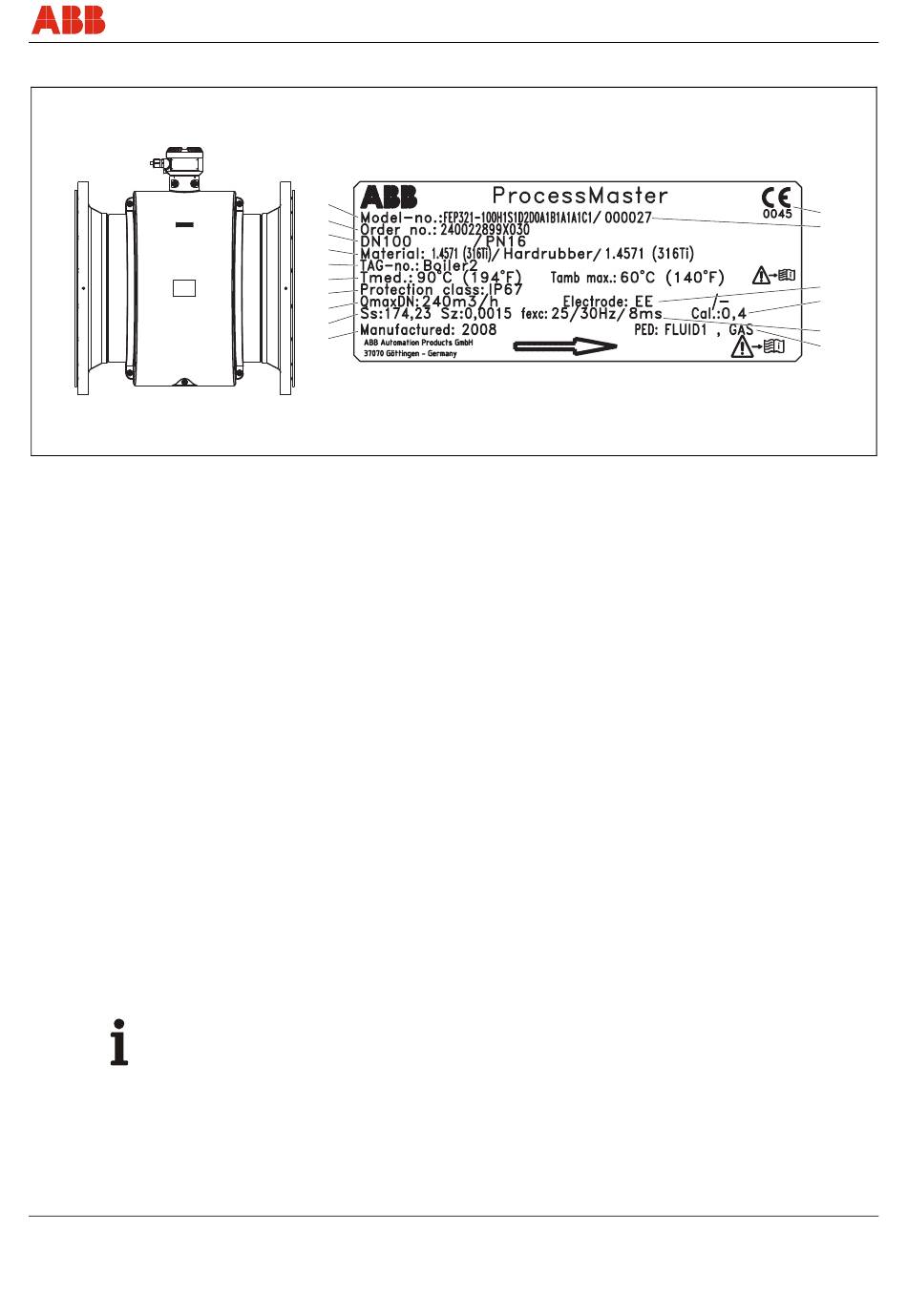

Fig. 2: avec convertisseur de mesure externe
1 Numéro de modèle (les détails techniques de la
version figurent sur la fiche technique ou sur la
confirmation de commande)
2 Numéro d'ordre
3 Diamètre nominal et palier de pression nominal
4 Matériau : Bride / Revêtement / Électrode
5 Repère TAG spécifique au client (si prédéfini)
6 Tmed = température max. admissible du produit
de mesure
Tamb = température ambiante max. admissible
7 Classe de protection conforme EN 60529
8 Valeur d'étalonnage Qmax DN
9 Valeur d'étalonnage Ss (étendue)
Valeur d'étalonnage Sz (point zéro)
10 Année de construction
11 Sigle CE
12 Numéro de série d'identification par le fabricant.
Important
Les appareils dotés d'une homologation 3A sont identifiés par une plaque supplémentaire.
OI/FEP300/FEH300-FR
1
2
3
4
5
6
7
8
9
10
13 Informations complémentaires : EE = électrodes de
mise à la terre, TFE = électrode de remplissage partiel
14 Précision avec laquelle l'appareil a été étalonné (p.
ex. 0,2 % de la valeur de mesure)
15 Fréquence d'excitation des bobines du primaire du
débitmètre
16 Marquage indiquant si l'appareil sous pression se
situe dans le champ d'application de la directive
relative aux équipements sous pression.
Indication du groupe de fluides pris en compte.
Groupe de fluides 1 = fluides dangereux, liquides,
gazeux. (Directive relative aux équipements sous
pression = DESP).
Si l'appareil sous pression se situe en dehors du
champ d'application de la directive relative aux
équipements sous pression 97/23/CE, l'appareil est
classé dans la catégorie SEP (= Sound Engineering
Practice) « Pratiques d'ingénierie saines »,
conformément à l'art 3. par. 3 de la DESP.
En l'absence totale d'indications, la conformité
conformément aux exigences de la directive
Équipements sous pression 97/23/CE n'est pas
donnée. Il existe une réglementation d'exception pour
les réseaux d'eau et les éléments d'équipement
associés conformément à la ligne directrice 1/16
relative à l'art. 1 par. 3.2 de la directive Équipements
sous pression.
ProcessMaster / HygienicMaster
Sécurité
11
12
13
14
15
16
G00630
11
