4.6.5
Primaire de débitmètre type HygienicMaster

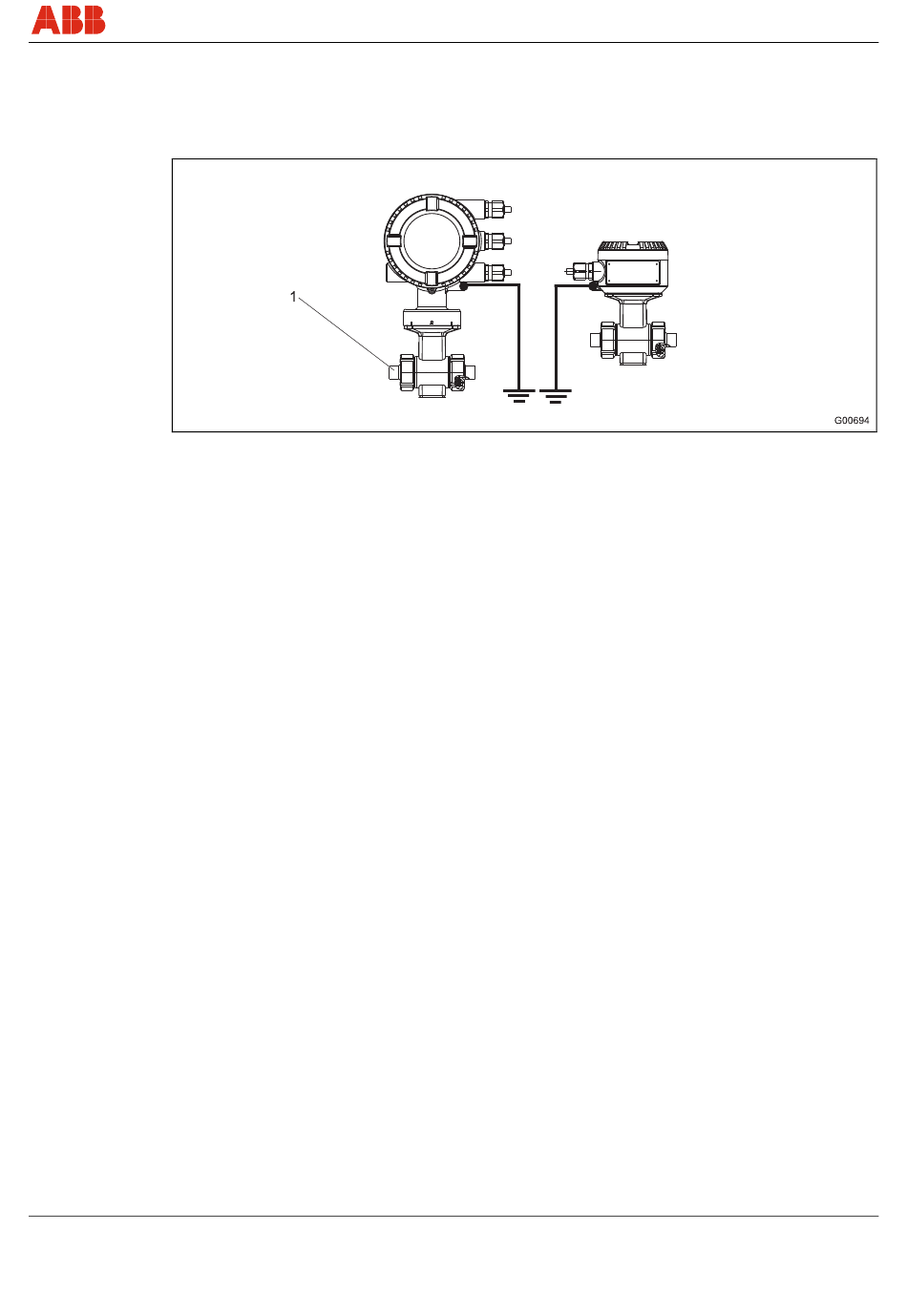

Effectuer la mise à la terre comme illustré sur la figure. Le produit de mesure est mis à la terre
via un adaptateur (1), ce qui rend une mise à la terre supplémentaire inutile.
Fig. 29
4.6.6
Mise à la terre d'appareils avec revêtement en caoutchouc durci
Sur ces appareils, à partir du diamètre nominal DN 100, un élément conducteur est intégré au
revêtement. C'est cet élément qui met le produit de mesure à la terre.
4.6.7
Mise à la terre d'appareils avec rondelles de protection
Les rondelles de protection servent à protéger les rebords du revêtement du tube de mesure, p.
ex. en cas de fluides abrasifs. Elles jouent en outre le rôle d'une rondelle de mise à la terre.
•
Sur une conduite en plastique ou à revêtement isolant, raccorder électriquement la rondelle
de protection comme une rondelle de mise à la terre.
4.6.8
Mise à la terre à l'aide d'une rondelle de mise à la terre conductrice en PTFE
En option, dans la plage de diamètre nominaux comprise entre DN 10 ... 150, des rondelles de
mise à la terre en PTFE sont disponibles. Le montage est similaire aux rondelles de mise à la
terre conventionnelles.
