4
Montage
4.1
Remarques d'ordre général relatives au montage
Observer les points suivants lors du montage :
•
Le sens d'écoulement doit correspondre avec l'identification, si elle existe.
•
Respecter le couple de serrage maximal pour toutes les vis de la bride.
•
Monter les appareils sans contraintes mécaniques (torsion, flexion).
•
Monter les appareils à brides et les versions entre brides avec des contrebrides à faces
planes et parallèles et uniquement avec des joints appropriés.
•
Utiliser un joint en matériau compatible avec le produit de mesure et la température du
produit de mesure.
•
Les joints ne doivent pas déborder dans la zone d'écoulement, ce qui pourrait causer des
remous susceptibles d'affecter la précision de l'appareil.
•
La tuyauterie ne doit pas exercer de forces ni de couples inadmissibles sur l'appareil.
•
N'enlever les bouchons de fermeture des presse-étoupe que lors du montage des câbles
électriques.
•
Veiller au positionnement correct des joints de couvercle. Refermer soigneusement le
couvercle. Serrer à fond les fixations à vis du couvercle.
•
Avec un convertisseur de mesure séparé, l'installer à un emplacement à l'abri des vibrations.
•
Ne pas exposer le convertisseur de mesure et le primaire de débitmètre aux rayons directs
du soleil, le cas échéant prévoir un pare-soleil.
•
Lors du montage du convertisseur de mesure dans une armoire de commande, il faut
garantir un refroidissement suffisant.
4.1.1
Étayages pour les diamètres nominaux supérieurs à DN 400
Notification – Détérioration de l'appareil !
En cas d'étayage incorrect, le boîtier peut être enfoncé et les bobines magnétiques situées à
l'intérieur peuvent être endommagées.
Placer les supports sur le bord du boîtier (voir les flèches sur la figure).
Les appareils dont le diamètre nominal est supérieur à DN 400 doivent être placés sur un socle
de fondation suffisamment porteur et soutenus par un étai.

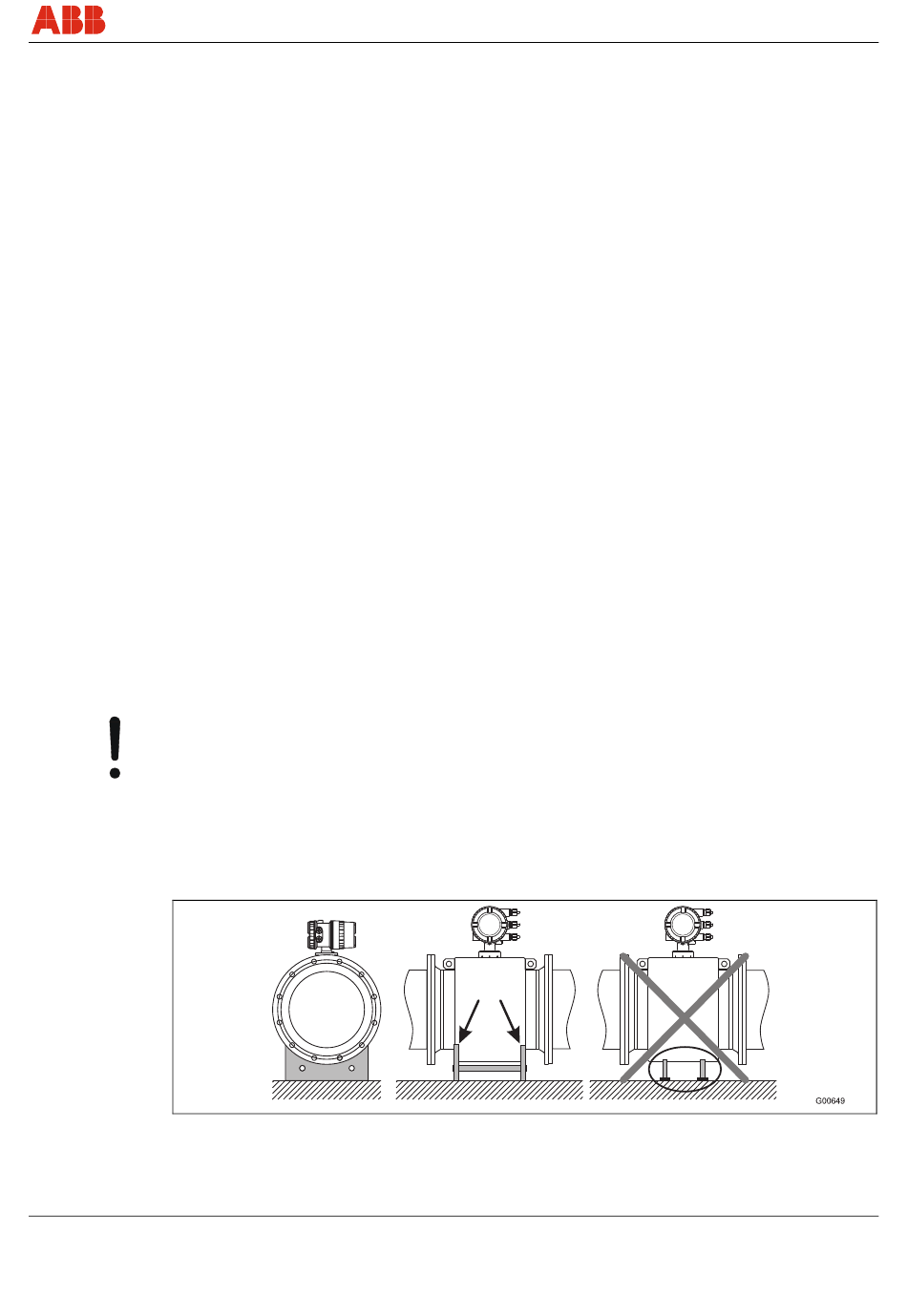

Fig. 9: Étayage pour les diamètres nominaux supérieurs à DN 400
OI/FEP300/FEH300-FR
ProcessMaster / HygienicMaster
Montage
21
