Instructions de montage

Lieu de montage

En cas de températures élevées, nous recommandons de
monter les capteurs de température à la verticale afin d'éviter
toute flexion et donc toute détérioration mécanique du tube
de protection.
Si le capteur de température ne peut être monté qu'à
l'horizontale, le tube de protection doit être renforcé.
Montage dans des installations à température de service
Les tubes de protection en céramique se caractérisent par
une grande dureté et fragilité. Si les tubes de protection en
céramique sont soumis à des chocs thermiques, les tensions
internes peuvent provoquer des fissures de la texture.
Pour cette raison, les capteurs de température avec tubes de
protection en céramique doivent uniquement être lentement
introduits dans le processus.
Température de process
≤ 1600 °C (≤ 2912 °F)
≤ 1200 °C (≤ 2192 °F)
Étanchéité au gaz
En règle générale, les matériaux en céramique étanches au
gaz ne sont que partiellement thermorésistant. Afin d'éviter
tout risque de choc thermique et d'éclatement consécutif du
tube de protection lors du montage, les capteurs de
température avec tubes de protection en céramique étanches
au gaz doivent être impérativement préchauffés avant le
montage.
En générale, les capteurs hautes températures sont conçus
pour l'utilisation dans des processus hors pression.
En cas de fixation des capteurs de température à l'aide d'une
bride de butée et d'une contrebride, dans le cas d'un montage
correct, il peut se former une pression d'étanchéité au gaz
pouvant aller jusqu'à env. 1 bar (14,50 psi). Voir à ce propos la
norme EN 50446.
Exemple de montage du SensyTemp TSH210
Vitesse d'introduction
1 à 2 cm/min
(0,4 à 0,8 in/min)

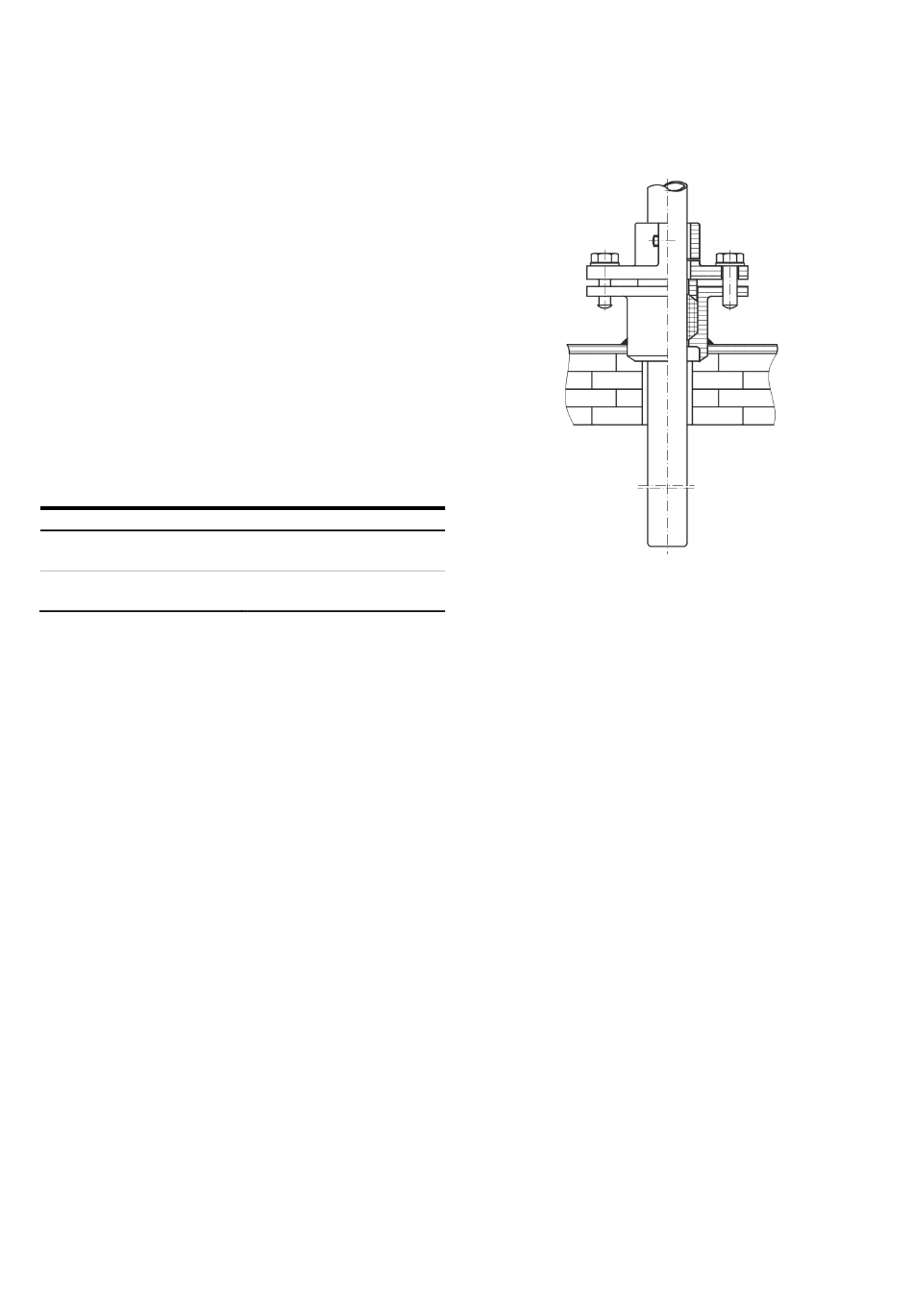

Illustration 1: Exemple de montage du SensyTemp TSH210
10 à 20 cm/min
(3,9 à 7,8 in/min)
Il est possible d'atteindre une étanchéité au gaz jusqu'à 1 bar
(14,50 psi) au moyen d'un manchon fileté ou d'une
combinaison bride de butée / contre-bride.
• Le manchon fileté est fixé par serrage du presse-étoupe
sur le tube de protection métallique et en même temps
obturé étanche.
• Dans le cas de la combinaison bride de butée / contre-
bride, la fixation se fait par serrage entre bride de butée
et tube de protection métallique. L'étanchéité est assurée
par un presse -étoupe entre contre-bride et tube de
protection métallique.
La longueur de montage est modifiable pour les deux
variantes.
