Montage

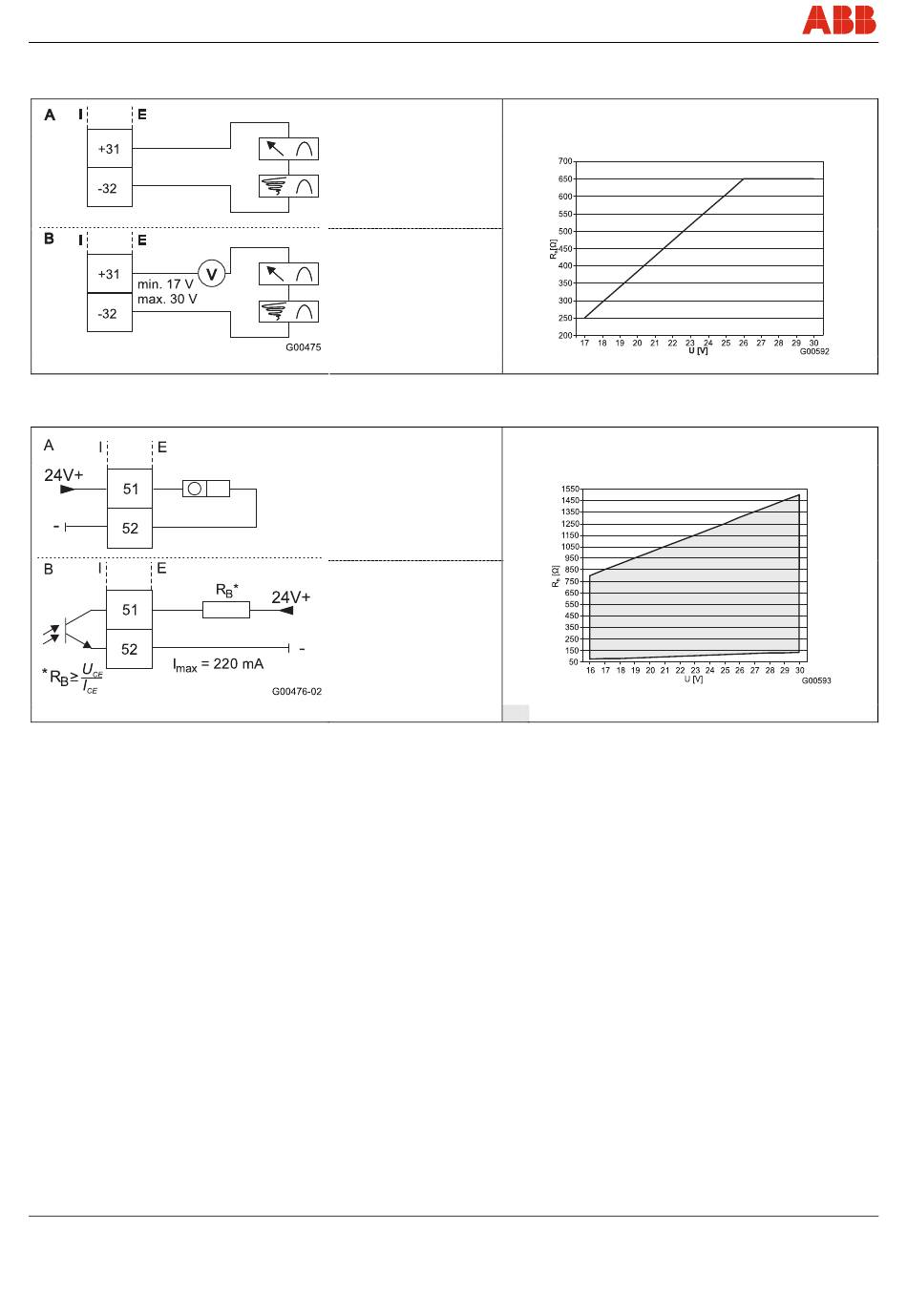

Exemples de raccordement pour la périphérie
Sortie courant
I = interne, E = externe
Fig. 39
Sortie numérique DO1
I = interne, E = externe
Fig. 40
42
A = Configuration active:
4 .. 20 mA,
charge : 250 ≤ R ≤ 650 Ω
B = Configuration passive:
4 ... 20 mA,
charge : 250 ≤ R ≤ 650 Ω
Tension d'alimentation
pour la sortie courant :
17 V min., 30 V max.
A = Configuration active
B = Configuration passive
ProcessMaster / HygienicMaster
Charge max. admissible (R B ) en fonction de la tension source
Charge max. admissible (R B ) en fonction de la tension source
= plage admissible
(U)
(U)
