4.9.3

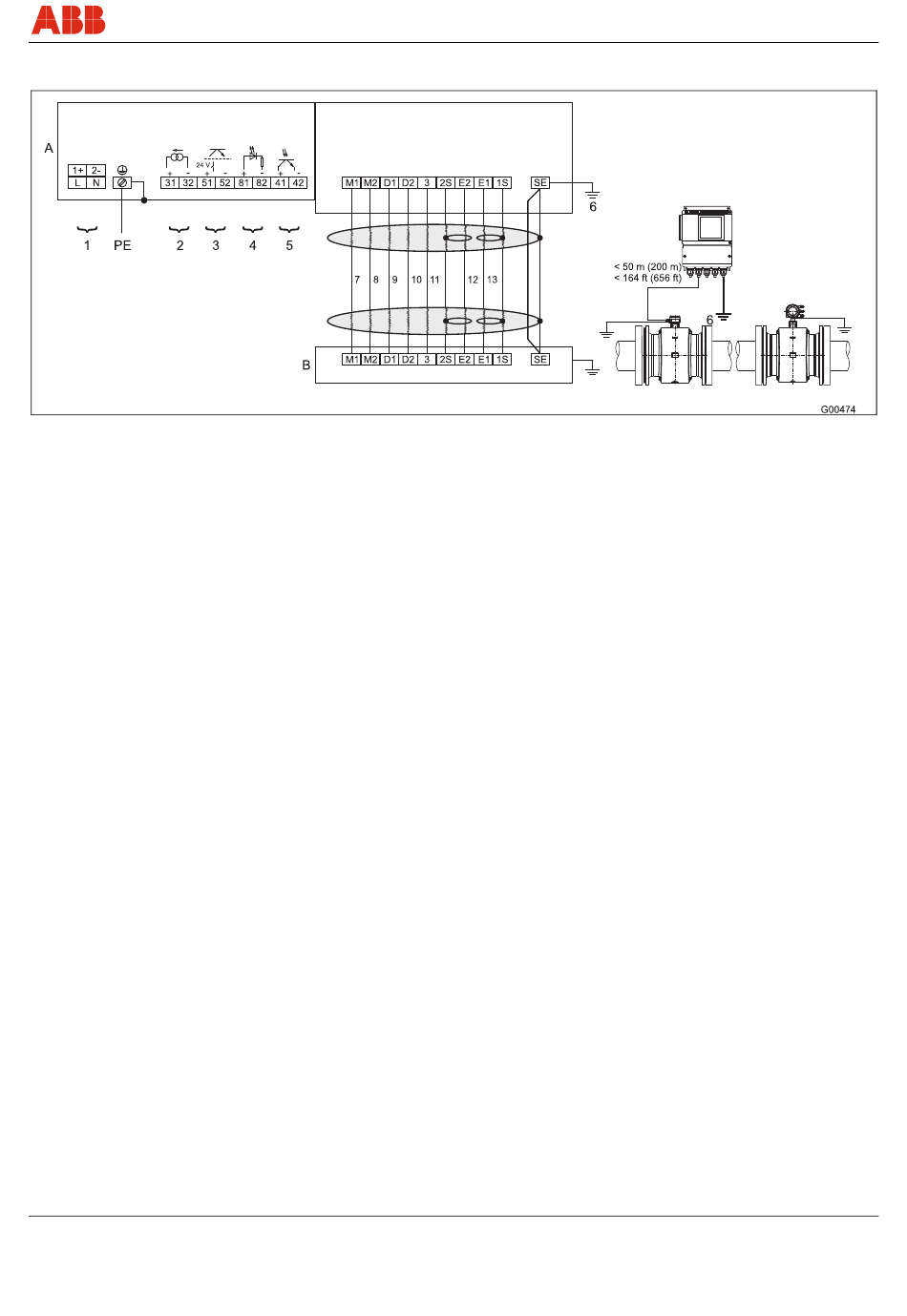

Schéma des connexions électriques
Fig. 38
Convertisseur de mesures
A
Primaire de débitmètre
B
Alimentation électrique :
1
Voir plaque signalétique
Sortie courant (bornes 31 / 32)
2
La sortie courant peut être activée de manière « active » ou « passive ».
•
Active : 4 ... 20 mA, protocole HART (Standard), charge : 250 Ω ≤ R ≤ 650 Ω
•
Passive : 4 ... 20 mA, protocole HART (Standard), charge : 250 Ω ≤ R ≤ 650 Ω
Tension d'alimentation pour la sortie courant : 17 V min., 30 V max.
Sortie numérique DO1 (borne 51 / 52) (sortie impulsions ou sortie binaire)
3
Fonction réglable sur place par logiciel en tant que « sortie impulsions » ou « sortie binaire ». Le réglage usine est « sortie impulsions ».
La sortie peut être configurée comme sortie « active » ou « passive ».
Réglage par logiciel.
•
Configuration en tant que sortie impulsions.
fréquence d'impulsion max. : 5250 Hz.
Largeur d'impulsion : 0,1 .... 2000 ms.
Le facteur d'impulsion et la largeur d'impulsion sont liés et sont calculés de manière dynamique.
•
Configuration en tant que sortie contact
Fonction : Alarme système, alarme tube vide, alarme max./min., indication du sens d'écoulement, autres
•
Configuration en tant que sortie « active »
U = 19 ... 21 V, I max = 220 mA , f max ≤ 5250 Hz
•
Configuration en tant que sortie « passive »
U max = 30 V, I max = 220 mA , f max ≤ 5250 Hz
Entrée numérique : (borne 81 / 82) (entrée contact)
4
Fonction réglable sur place par logiciel :
Coupure sortie externe, relise à zéro externe, arrêt compteur externe, autres
Spécifications de l'optocoupleur : 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Sortie numérique DO2 (borne 41 / 42) (sortie impulsions ou sortie binaire)
Fonction réglable sur place par logiciel en tant que « sortie impulsions » ou « sortie binaire ».
Le réglage usine est « sortie binaire », indication du sens d'écoulement.
La sortie est toujours une sortie « passive » (optocoupleur)
Spécifications de l'optocoupleur : U max = 30 V, I max = 220 mA , f max ≤ 5250 Hz
Fonction mise à la terre
6
7 = marron, 8 = rouge, 9 = orange, 10 = jaune, 11 = vert, 12 = bleu, 13 = violet
