4.5
Pivotement de l'afficheur / Pivotement du boîtier
En fonction de la position de montage, il est possible de faire pivoter le boîtier ou l'afficheur pour
obtenir à nouveau une possibilité de lecture horizontale.

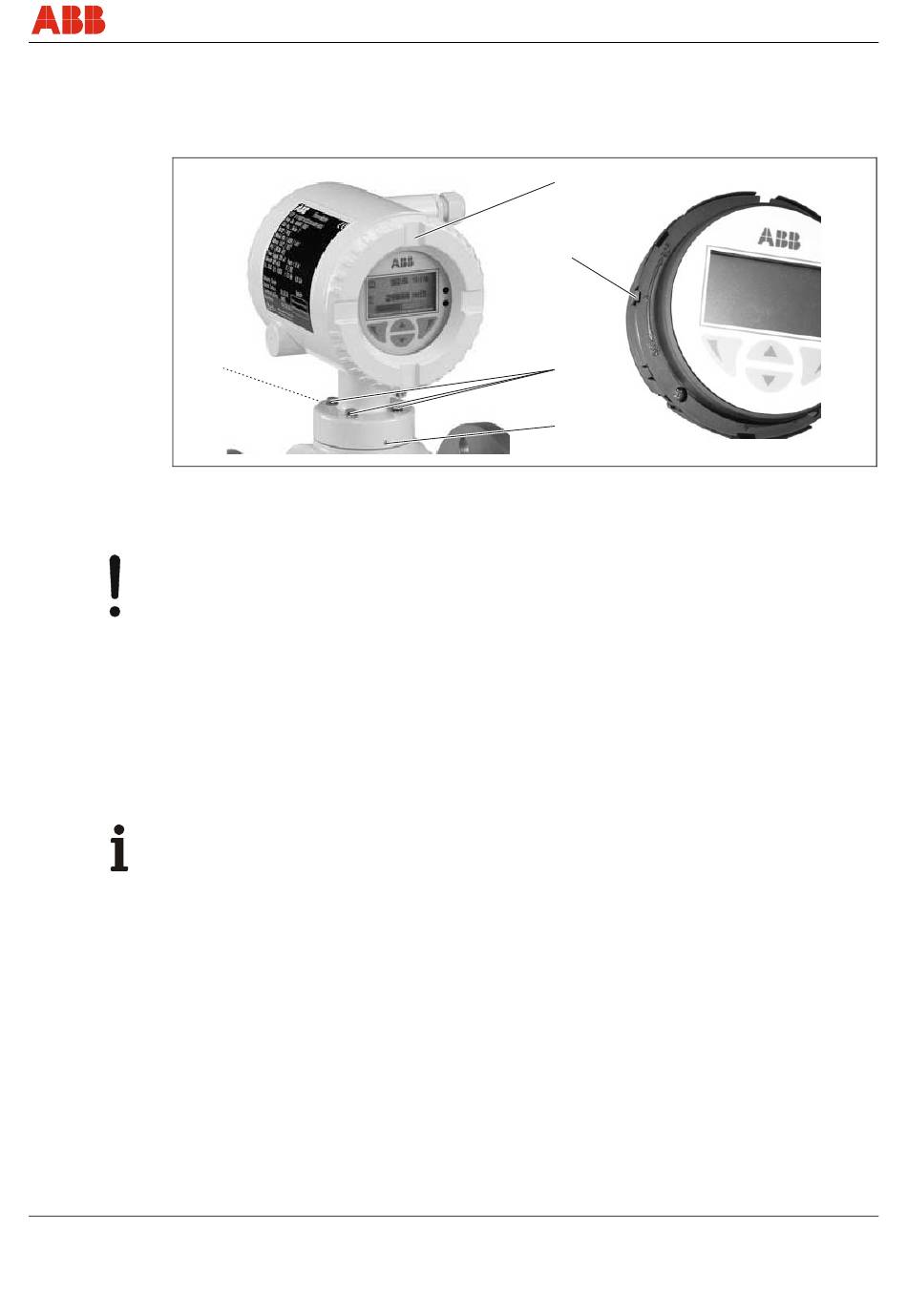

Fig. 25
4.5.1
Pivotement de l'afficheur
Notification – Détérioration de l'appareil !
Si le boîtier est ouvert, la protection CEM est limitée et la protection contre les contacts
accidentels n'existe plus. Avant l'ouverture du boîtier, tous les câbles de raccordement doivent
être hors tension.
1. Désactiver l'alimentation.
2. Dévisser le couvercle du boîtier (1).
3. Tirer légèrement sur le cran de verrouillage (2) et pivoter l'afficheur de 90° vers la gauche ou
vers la droite jusqu'à que le cran de verrouillage (2) se ré-enclenche.
4. Revisser le couvercle du boîtier (1).
Important
Veiller au positionnement correct du joint lors de la fermeture du couvercle du boîtier. C'est la
seule manière de garantir la classe de protection IP 67.
4.5.2
Pivotement du boîtier
1. Desserrer les vis à six pans creux (4) sur le côté avant et arrière tout en veillant à ne pas les
dévisser entièrement.
2. Desserrer les vis (3) et pivoter le boîtier de 90° vers la gauche ou la droite.
3. Resserrer les vis (3) et les vis à six pans creux (4).
OI/FEP300/FEH300-FR
4
ProcessMaster / HygienicMaster
1
2
3
4
Montage
G00659
29
