4.6.3
Tube métallique à brides tournantes

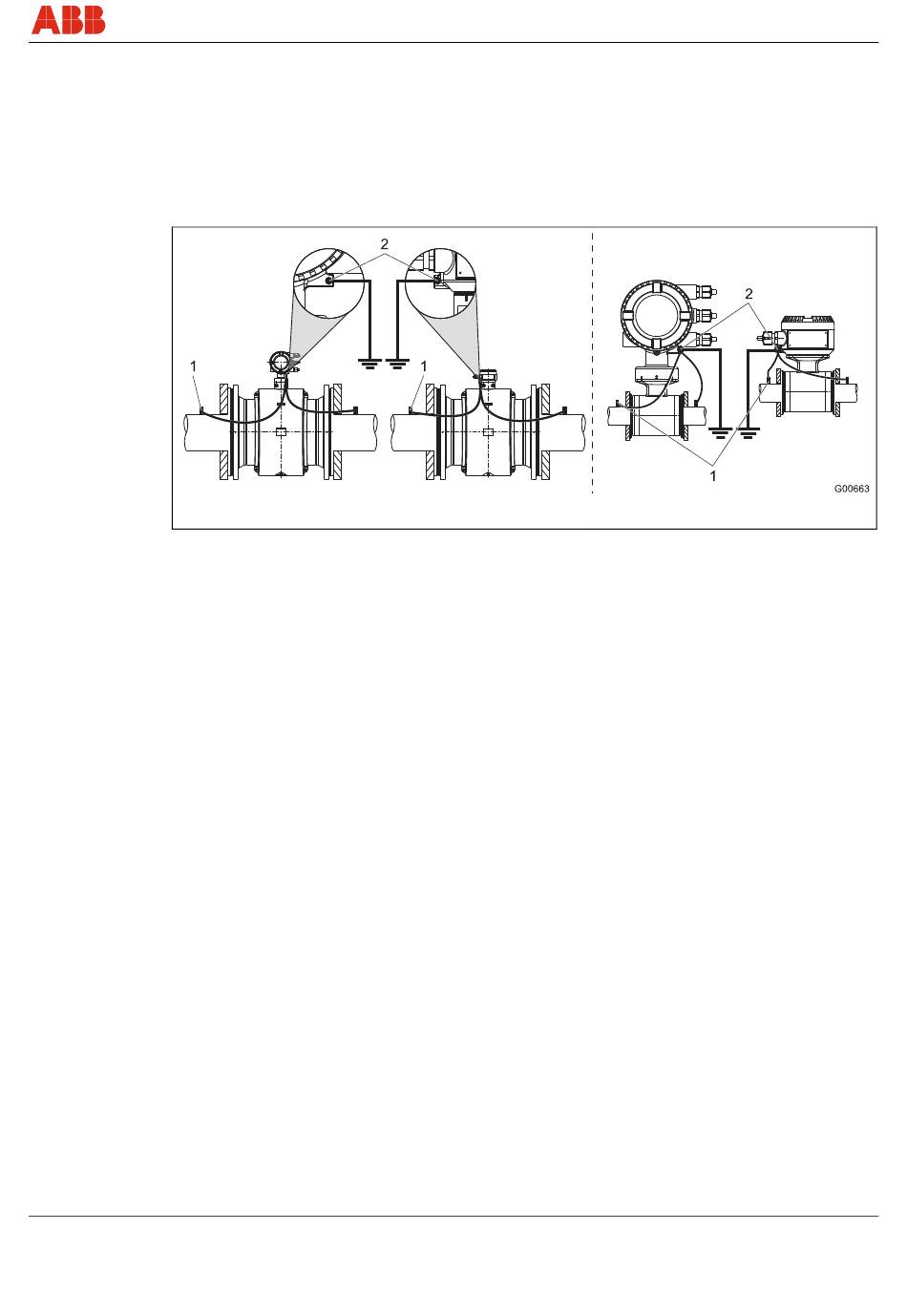

1. Souder le boulon fileté (1) M6 sur la tuyauterie et établir la connexion de mise à la terre
conformément à la figure.
2. Établir la connexion entre le raccord de mise à la terre (2) du primaire de débitmètre, les
brides de la tuyauterie et un point de mise à la terre approprié à l'aide d'un câble en cuivre
(d'au moins 2,5 mm² (14 AWG)) conformément à la figure.
Fig. 27
OI/FEP300/FEH300-FR
Modèle à brides
ProcessMaster / HygienicMaster
Montage
Modèle entre brides
31
