Montage
4.8
Raccordement du primaire de débitmètre
4.8.1
Raccordement du câble de signal et de bobine d'électroaimant
Le raccordement ne doit se faire qu'avec l'alimentation électrique coupée. L'appareil doit être
correctement mis à la terre. Le primaire de débitmètre doit être relié au convertisseur de mesure
par le câble de signal / de la bobine d'électroaimant (N° de pièce D173D027U01). Les bobines
du primaire du débitmètre sont alimentées par le convertisseur de mesures via les bornes
M1/M2. Brancher le câble au primaire de débitmètre conformément au graphique.

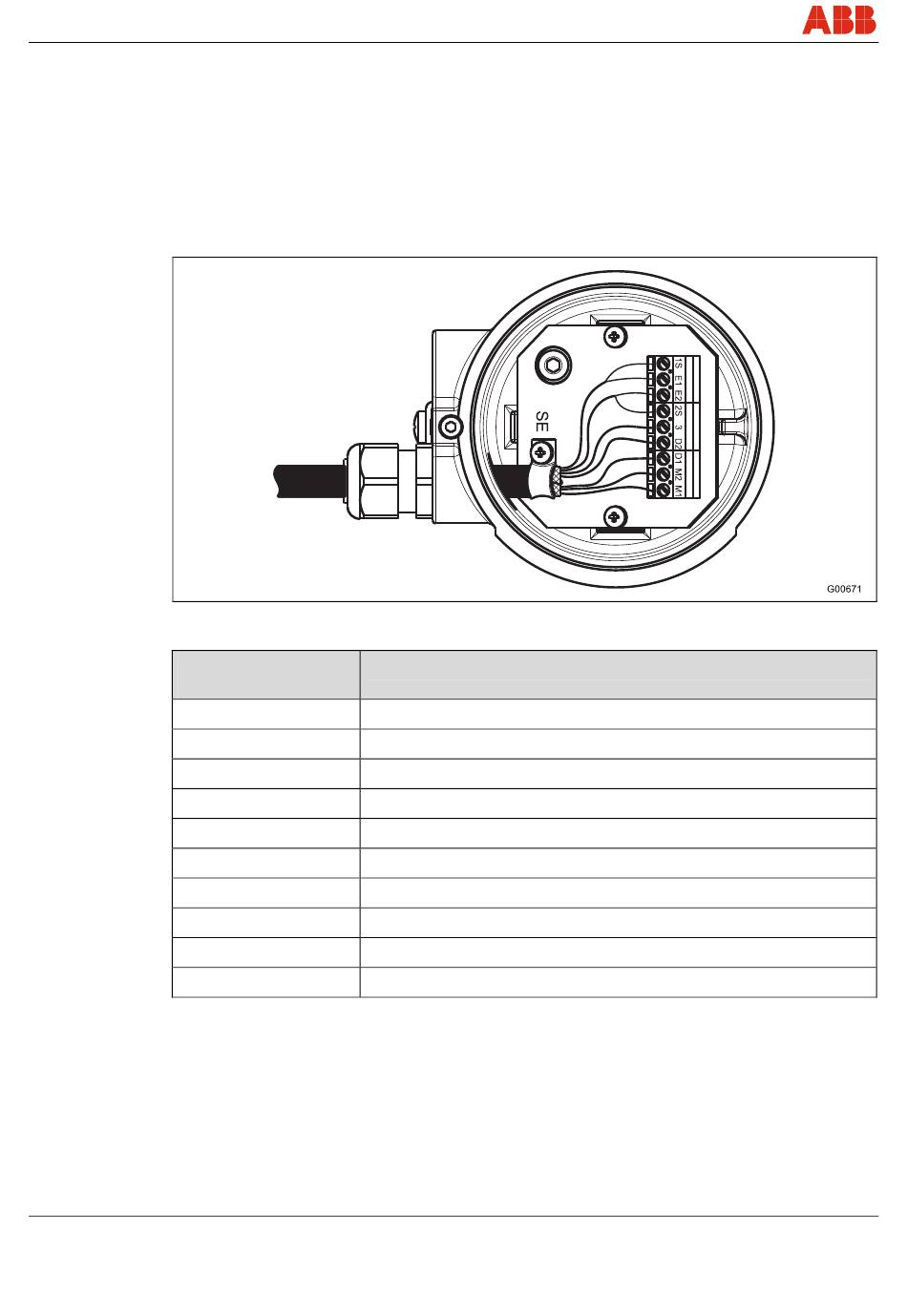

Fig. 33
Désignation des
bornes
1S
E1
E2
2S
3
D2
D1
M2
M1
SE
36
Branchement
Blindage
Câble de signal, violet
Câble de signal, bleu
Blindage
Potentiel de mesure, vert
Câble de données, jaune
Câble de données, orange
Raccordement de la bobine d'électroaimant
Raccordement de la bobine d'électroaimant
Blindage de câble externe.
ProcessMaster / HygienicMaster
OI/FEP300/FEH300-FR
