Montage
4.7
Confection et pose du câble de signal et de la bobine d'électroaimant
Confectionner les deux câbles comme illustré.
Important
Utiliser des embouts !
•
Embouts 0,75 mm
•
Embouts 0,5 mm
Les blindages ne doivent pas se toucher sinon un court-circuit de signal pourrait de produire.

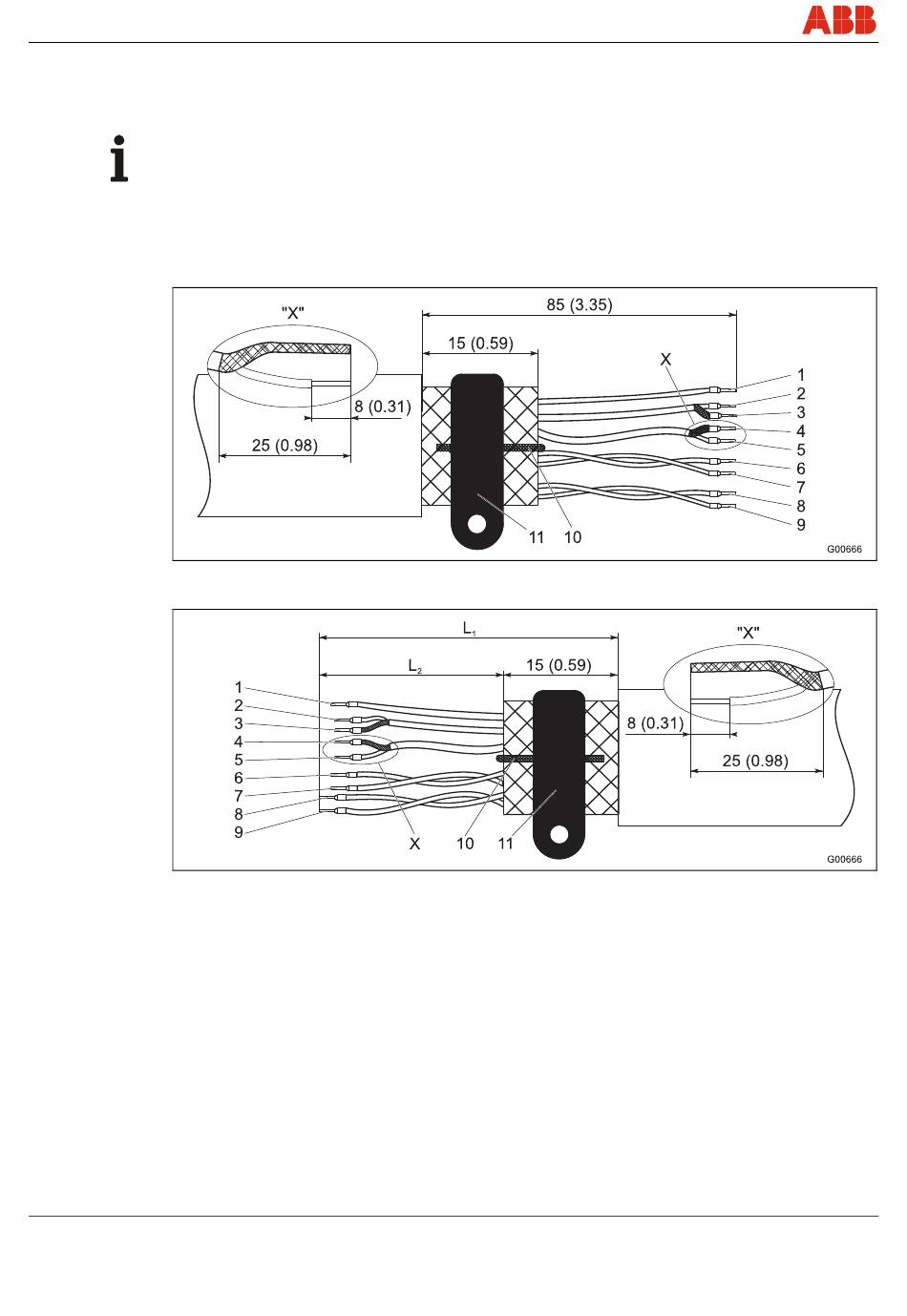

Fig. 30: Côté primaire de débitmètre, dimensions en mm (inch)
Fig. 31: Côté convertisseur de mesure, dimensions en mm (inch)
L
max, longueur isolée = 105 (4,10)
1
1 Potentiel de mesure 3, vert L2 = 70 (2,76)
2 Câble de signal E1, violet
3 Blindage 1S
4 Blindage 2S
5 Câble de signal E2, bleue
6 Câbles de données D2, jaune
L2 = 70 (2,76)
34
2
(AWG 19), pour les blindages (S1, S2)
2
(AWG 20), pour tous les autres fils
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
ProcessMaster / HygienicMaster
7 Câble de données D1, orange
L2 = 70 (2,76)
8 Bobine d'électroaimant M2, rouge
L2 = 90 (3,54)
9 Bobine d'électroaimant M1, marron
L2 = 90 (3,54)
10 Tresse de mise à la terre, acier
11 Borne SE
