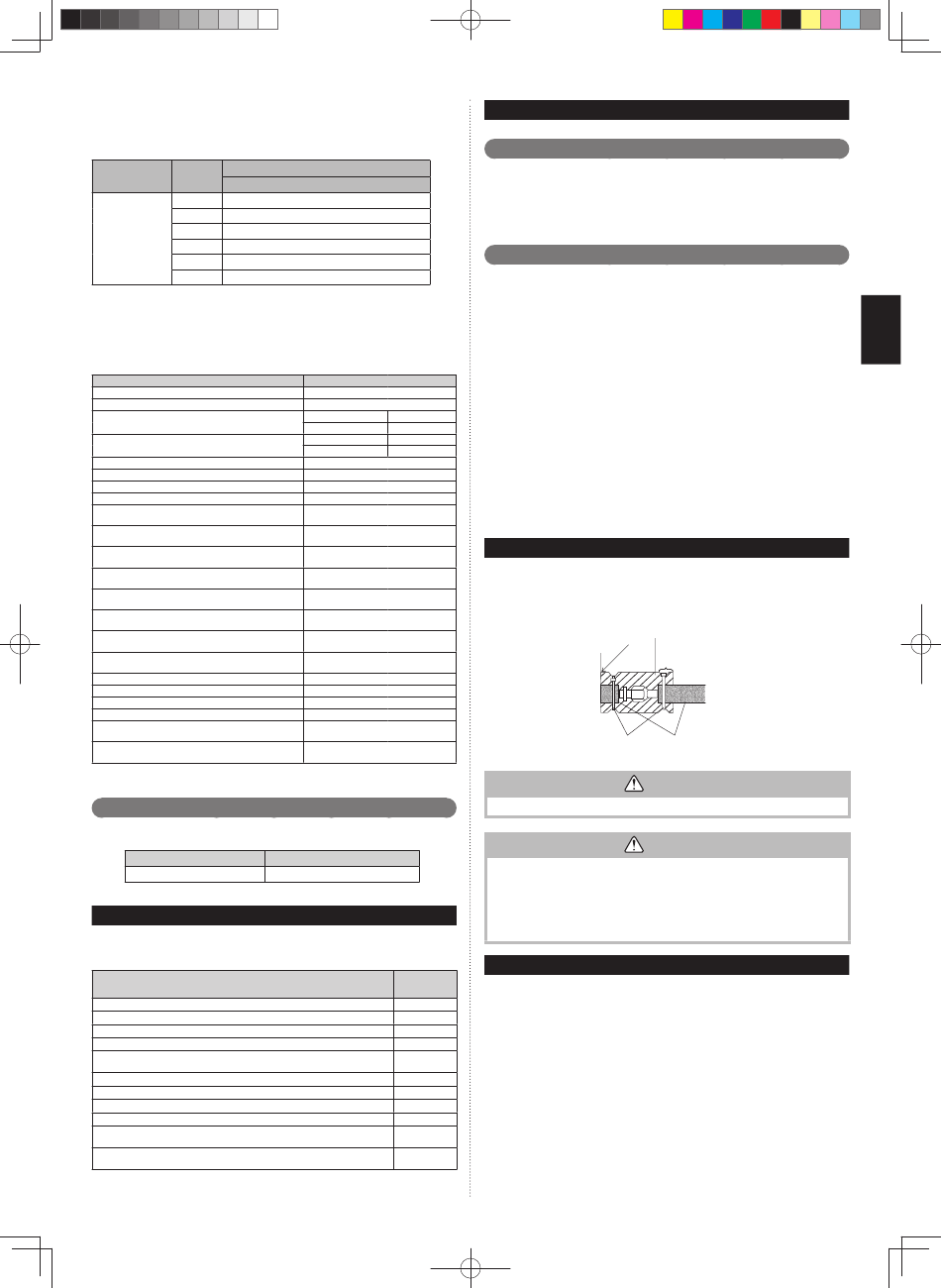

■ Réglage du débit d'air lors du fonctionnement du chauffage uniquement
En sélectionnant la sortie du chauff age dans le tableau ci-dessous en mode chauff age
uniquement, cette fonction règle le volume du fl ux d'air en fonction de la sortie du chauff age
pour éviter la sensation d'air froid.
Numéro de Valeur de
fonction réglage
00
01
02
93
03
04
05
Le volume du fl ux d'air est donné comme référence.
Étant donné que le volume du fl ux d'air par le moteur a la limite supérieure et la limite
inférieure, le volume du débit d'air diff ère en fonction des modèles ou des réglages même si
ce réglage est eff ectué.
■ Enregistrement du réglage
• Enregistrez toutes les modifi cations apportées aux réglages dans le tableau suivant.
Réglage des fonctions
Signe de filtre

Pression statique

Contrôle de température ambiante pour capteur
d'appareil intérieur
Contrôle de température ambiante pour capteur de
télécommande filaire
Redémarrage automatique
Commutation de capteur de température ambiante
Prévention de l'air froid
Contrôle d'entrée externe
Commutation de capteur de température ambiante
(Aux.)
Contrôle du ventilateur de l'appareil intérieur pour le
refroidissement avec économie d'énergie
Commutation de fonctions pour une borne de sortie
externe
Commande de commutation des appareils de
chauffage externes
Commutation de la température de fonctionnement
des chauffages externes
Température limite de la zone de température
extérieure A
Température limite de la zone de température
extérieure B
Temps d'attente pour le fonctionnement de l'équipe-
ment auxiliaire
Réglage de la sauvegarde de la pompe à chaleur
Chauffage d'urgence
Temps de délai du ventilateur
Utilisation d'un chauffage externe pour le dégivrage
Réglage du débit d'air pour le mode de fonction-
nement
Réglage du débit d'air lors du fonctionnement du
chauffage uniquement
Après avoir terminé le réglage de fonction, veillez à mettre hors tension, puis à nouveau sous
tension.
7. 2. Pression statique
Pour plus de détails, voir la courbe de performance du ventilateur dans les données tech-
niques.
Modèle
24/30/36/48
8. LISTE DE CONTRÔLE
Soyez particulièrement attentifs aux points de contrôle ci-dessous lorsque vous installez des
unités intérieures. Après avoir terminé l'installation, n'oubliez pas de recontrôler les points ci-
dessous.
Points de contrôle
L'unité intérieure a-t-elle été installée correctement ?
L'absence de fuites de gaz (tuyaux de réfrigérant) a-t-elle été vérifiée ?
L'isolation thermique a-t-elle été réalisée ?
L'eau s'écoule-t-elle facilement des unités intérieures ?
La tension de la source d'alimentation est-elle la même que celle indiquée
sur l'étiquette de l'unité intérieure ?
Tous les câbles et tuyaux sont-ils entièrement raccordés ?
L'unité intérieure est-elle reliée à la masse ?
Le câble de raccordement a-t-il l'épaisseur spécifiée ?
Les entrées et sorties sont-elles parfaitement dégagées ?
Après l'installation, le fonctionnement et l'utilisation du système ont-ils été
correctement expliqués à l'utilisateur ?
Faire fonctionner l'appareil conformément au mode d'emploi fourni, et
vérifier qu'il fonctionne normalement.
9384203007-04.indb 17 9384203007-04.indb 17
(♦... Réglage d'usine)
Description du réglage
Plage de sortie du chauff age
♦
Aucun chauffage
0 - 3,4 kW (Min. CFM)
3,4 - 6,8 kW (350 CFM)
6,8 - 10,4 kW (710 CFM)
10,4 - 13,7 kW (1070 CFM)
13,7 - 17,1 kW (1410 CFM)
Valeur de réglage
refroidissement
chauffage
refroidissement
chauffage
Plage de pression statique
0,1 à 1,0 WG (20 à 250 Pa)
Cocher

9. TEST DE FONCTIONNEMENT

9. 1. Points de contrôle
□ Le fonctionnement de chaque bouton sur la télécommande est-il normal ?
□ Chaque témoin s'allume-t-il normalement ?
□ L'évacuation est-elle normale ?
□ Un son anormal et des vibrations se produisent-ils durant le fonctionnement ?
Ne faites pas fonctionner le climatiseur en fonctionnement de test pendant une longue période.

9. 2. Mode de fonctionnement

En fonction de votre installation, sélectionnez une des options suivantes :
■ Par la télécommande sans fil (avec le bouton [TEST RUN])
• Pour lancer le test de fonctionnement, appuyez sur le bouton [START/STOP] (marche/
arrêt), puis sur le bouton [TEST RUN] (test de fonctionnement) de la télécommande.
• Pour mettre fi n au test de fonctionnement, appuyez sur le bouton [START/STOP] (marche/
arrêt) de la télécommande.
■ Par l'unité de récepteur IR
• Pour lancer le test de fonctionnement, appuyez sur la touche [MANUAL AUTO] (MANUEL
AUTOMATIQUE) du récepteur IR pendant plus de 10 secondes (refroidissement forcé).
• Pour mettre fi n au test de fonctionnement, appuyez sur le bouton [MANUAL AUTO]
(MANUEL AUTOMATIQUE) pendant plus de 3 secondes ou appuyez sur le bouton [START/
STOP] (marche/arrêt) de la télécommande.
• Le voyant indicateur de fonctionnement et celui de la minuterie clignoteront simultanément
pendant le fonctionnement en mode test.
■ À l'aide de la télécommande filaire
• Pour la méthode de fonctionnement, consultez le manuel d'installation et le manuel de
fonctionnement de la télécommande fi laire.
L'exécution du test de chauff age commencera dans environ quelques minutes lorsque
CHAUFFAGE est sélectionné par la télécommande [modèle à cycle réversible uniquement].

10. FINITION

Installez le matériau de l'isolant thermique après avoir eff ectué une recherche de fuite de
réfrigérant (voir le manuel d'installation de l'unité extérieure pour plus de détails).
Manchon d'isolation thermique
Manchon d'isolation
thermique (Accessoires)
Aucun espace
Veillez à faire se
chevaucher l'isolation.
Côté unité
intérieur
Serre-câbles (grands) Tuyaux
(Accessoire)
ATTENTION
Ne laissez aucun espace entre l'isolant et l'appareil.
ATTENTION
• Après branchement de la tuyauterie, recherchez sur tous les joints des fuites de gaz
avec un détecteur de fuite de gaz.
• Une fois que la vérifi cation de pression a été eff ectuée en utilisant de l'azote, repor-
tez-vous au Manuel d'installation de l'unité extérieure pour terminer le processus d'éva-
cuation.
• Installez une isolation thermique autour des tuyaux grands (gaz) et petits (liquide). Le
non-respect de cette précaution peut provoquer des fuites d'eau.

11. GUIDE DE RECOMMANDATIONS DU CLIENT

Expliquez les points suivants au client sur la base du manuel d'utilisation :
(1) Méthode de démarrage et d'arrêt, commutation d'opération, réglage de température,
minuterie, et autres opérations de télécommande.
(2) Nettoyage et entretien du produit et autres éléments tels que les fi ltres à air et les grilles
d'aération d'air si applicable.
(3) Remise des manuels d'utilisation et d'installation au client.
(4) Si le code personnalisé de l'appareil intérieur a été changé, et que l'installation inclut une
télécommande sans fi l, informez le client du code changé. (Sur certaines télécommandes
sans fi l, le code personnalisé peut revenir à A lorsque les piles sont remplacées.)
(Tuyaux à gaz et
liquides)
Fr-17
