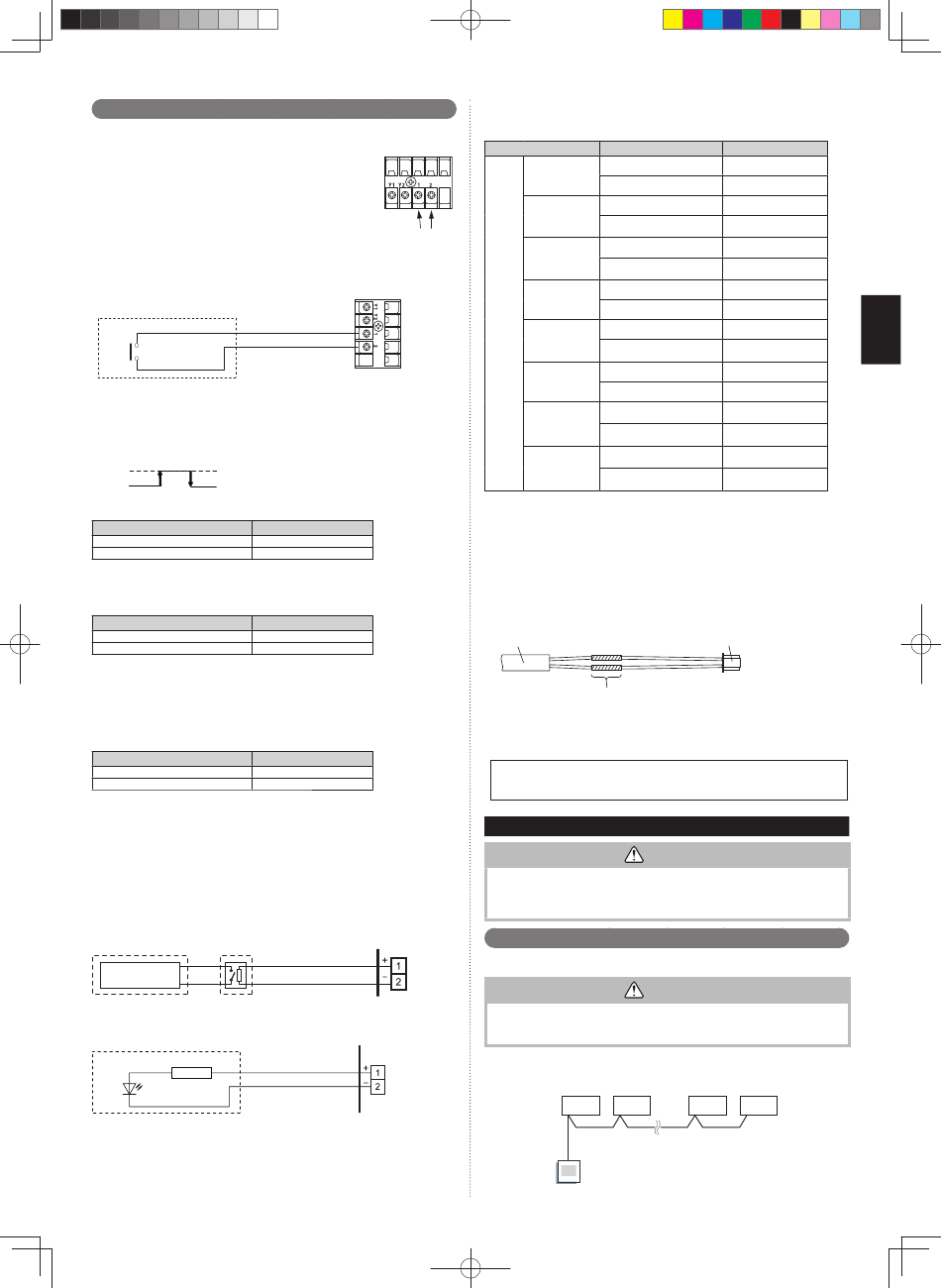

4. 2. Entrée et sortie externe
4. 2. 1. Entrée externe
• Les fonctions de l'unité intérieure comme fonctionnement/arrêt ou arrêt
forcé peuvent être eff ectuées à l'aide de bornes de l'unité intérieure.
• Le mode « fonctionnement/arrêt » ou le mode « arrêt forcé » peuvent
être sélectionnés avec le réglage des fonctions de l'unité intérieure.
• Un câble à paire torsadée (22 AWG) doit être utilisé. La longueur
maximale du câble est de 492 pi (150 m).
• Utilisez un câble d'entrée et de sortie externe de dimensions
extérieures appropriées en fonction du nombre de câbles à installer.
• Le branchement des fi ls doit être distinct du câble d'alimentation.
● Borne à contact sec
Si une alimentation n'est pas nécessaire au dispositif d'entrée que vous souhaitez connecter,
utilisez la borne à contact sec.
*1
Dispositif connecté
*1 : Le commutateur peut être utilisé sur la condition suivante : 12 V à 24 V c. c, 1 mA à 15 mA.
■ Comportement du fonctionnement
● Type de signal d'entrée
ALLUMÉ
Front
ÉTEINT
Lorsque le réglage des fonctions est en mode « Marche/Arrêt » 1.
Signal d'entrée
OFF (ÉTEINT)→ ON (ALLUMÉ)
ON (ALLUMÉ) → OFF (ÉTEINT)
Réglez « 00 » pour le réglage de fonction 46.
Lorsque le réglage des fonctions est en mode « Arrêt forcé ».
Signal d'entrée
OFF (ÉTEINT)→ ON (ALLUMÉ)
ON (ALLUMÉ) → OFF (ÉTEINT)
Réglez « 02 » pour le réglage de fonction 46.
* Lorsque l'arrêt forcé est déclenché, l'unité intérieure s'arrête et l'utilisation de
fonctionnement/arrêt par une télécommande est restreinte.
Lorsque le réglage des fonctions est en mode « Marche/Arrêt » 2.
Signal d'entrée
OFF (ÉTEINT)→ ON (ALLUMÉ)
ON (ALLUMÉ) → OFF (ÉTEINT)
Réglez « 03 » pour le réglage de fonction 46.
4. 2. 2. Sortie externe
• Un câble à paire torsadée (22AWG) doit être utilisé. La longueur maximale du câble est de
82 pi (25 m).
• Utilisez un câble d'entrée et de sortie externe de dimensions extérieures appropriées en
fonction du nombre de câbles à installer.
• Tension de sortie : Haute 12 V ± 2 V c.c, basse 0 V.
• Intensité admissible : 50mA
■ Sélection de la sortie
● Lors de l'interverrouillage avec un dispositif externe
Dispositif
connecté
Relais (acheté localement)
ou
● Lors de l'affi chage « fonctionnement/arrêt »
Résistance
DEL
Dispositif connecté
9384203007-04.indb 13 9384203007-04.indb 13
Borne
Dispositif connecté
Borne
(entrée externe)
Commande
Opération
Arrêt
Commande
Arrêt forcé
Normal
Commande
Opération
Arrêt (R.C. désactivé)
PCB
CN47
PCB
CN47
■ Comportement du fonctionnement
Les fonctions de la borne de sortie externe peuvent être commutées.
Réglage des fonctions État
Arrêt
00
Opération
ÉTEINT
01 - 04
Thermostat de refroi-
dissement ALLUMÉ
ÉTEINT
05
Fonctionnement du
chauff age ALLUMÉ
Arrêt
06
Opération
60
ÉTEINT
07 - 08
Thermostat de refroi-
dissement ALLUMÉ
Normal
09
Erreur
Arrêt du ventilateur de
l'unité intérieure
10
Fonctionnement du venti-
lateur de l'unité intérieure
Élément chauff ant
externe ÉTEINT
11
Élément chauff ant
externe ALLUMÉ
Consultez le manuel Conception et Techniques.
4. 2. 3. Méthodes de connexion
■ Modification de fil
• Retirez l'isolant du fi l relié au connecteur du kit de fi l.
• Retirez l'isolant du câble acheté localement. Utilisez un connecteur à contact isolé de type
serti pour relier le câble fourni sur site et le fi l du kit de fi l.
• Connectez le fi l au fi l de connexion à l'aide de soudure.
IMPORTANT : Assurez-vous d'isoler la connexion entre les fi ls.
Acheté localement
Soudez et isolez les pièces connectées.
• Connecter les fi ls sur les bornes.
Utilisez des cosses à anneau munies de manchons isolants pour eff ectuer la connexion au
bloc de jonction.
• Bornes de connexion et organisation du câblage
Dans la fi gure suivante, toutes les connexions possibles sont branchées pour la description.
Dans l'installation réelle, les connexions diff éreront selon les exigences de chaque ins-
tallation.
5. INSTALLATION DE LA TÉLÉCOMMANDE
ATTENTION
• Veillez à fermer le coupe-circuit électrique avant de faire des réglages.
• Lors du réglage des commutateurs DIP, ne touchez aucune autre partie de la carte de
circuit imprimé à mains nues.
• Utilisez un tournevis isolé pour régler les commutateurs DIP.

5. 1. Commande de groupe

REMARQUE :
Vous ne pouvez pas utiliser ensemble le contrôle de groupe et le contrôle
LAN sans fi l.
ATTENTION
La commande de groupe n'est possible qu'entre les unités avec des télécommandes du
même type. Pour confi rmer le type de télécommande, voir l'arrière de la télécommande ou
"2. 6. Pièces en option".
Plusieurs unités intérieures peuvent être utilisées en même temps au moyen d'une
télécommande unique.
Connectez jusqu'à 16 unités intérieures dans un système. (appareil intérieur vers télécommande)
I.U. I.U.
B C
A
Télécom-
mande
(♦... Réglage d'usine)
Tension de sortie
♦
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
0 V
12 V cc
Pièces en option
Fil de sortie externe
I.U. I.U.
D E
Fr-13
