■ Ajuste del flujo de aire en funcionamiento solo con el calefactor
Al seleccionar la salida del calefactor en la siguiente tabla solo en el funcionamiento del
calefactor, esta función ajusta el volumen del fl ujo de aire de acuerdo con la salida del
calefactor para evitar la sensación de aire frío.
Número de Valor de
función ajuste
00
01
02
93
03
04
05
El volumen del fl ujo de aire se ofrece como referencia.
Dado que el volumen del fl ujo de aire del motor tiene límite superior y límite inferior, el
volumen varía según los modelos o ajustes, incluso si se realiza este ajuste.
■ Registro de ajustes
• Registre cualquier cambio realizado en los ajustes en la tabla que fi gura a continuación.
Ajuste de las funciones
Señal del fi ltro
Presión estática
Control de temperatura de la sala para
el sensor de la unidad interior
Control de temperatura de la sala para el sen-
sor del mando a distancia con cable
Puesta en marcha automática
Cambio del sensor de temperatura de la sala
Prevención de aire frío
Control de entrada externa
Cambio del sensor de temperatura de la sala (aux.)
Control del ventilador de la unidad interior para
ahorrar energía durante la refrigeración
Cambio de funciones para el terminal de salida externa
Cambio del control de los calefactores externos
Cambio de la temperatura de funciona-
miento de los calefactores externos
Temperatura del límite de la zona de temperatura exterior A
Temperatura del límite de la zona de temperatura exterior B
Tiempo de espera para el funciona-
miento del equipo auxiliar
Ajuste de la bomba de calor de respaldo
Calor de emergencia
Tiempo de demora del ventilador
Uso del calefactor externo en descongelación
Ajuste del fl ujo de aire para el modo de funcionamiento
Ajuste del fl ujo de aire en funciona-
miento solo con el calefactor
Tras completar el ajuste de funciones, asegúrese de apagar la alimentación y encenderla de
nuevo.
7. 2. Presión estática
Para obtener información detallada, consulte la curva de rendimiento del ventilador en los
datos técnicos.
Modelo
24/30/36/48
8. LISTA DE COMPROBACIÓN
Cuando instale la(s) unidad(es) interior(es), preste especial atención a la comprobación de
los elementos que se especifi can a continuación. Una vez que haya fi nalizado la instalación,
compruebe de nuevo los siguientes elementos.

Elementos a comprobar

¿Se ha instalado correctamente la unidad interior?
¿Se ha realizado una comprobación de fuas
de gas (tuberías de refrigerante)?
¿Se ha completado la instalación del aislamiento térmico?
¿Se drena fácilmente el agua de las unidades interiores?
¿La tensión de la fuente de alimentación es el mismo
que se indica en la etiqueta de la unidad interior?
¿Están todos los cables y las tuberías correctamente conectados?
¿La unidad interior está puesta a tierra?
¿Tiene el cable de conexión el grosor especifi cado?
¿Los orifi cios de entrada y desagüe están libres de obstáculos?
Una vez fi nalizada la instalación, ¿se ha explicado al usua-
rio el funcionamiento y manejo correctos del equipo?
Haga funcionar la unidad de acuerdo con el manual de funcio-
namiento adjunto y compruebe que funcione con normalidad.
9384203007-04.indb 17 9384203007-04.indb 17
(♦... Ajuste de fábrica)
Descripción del ajuste
Rango de salida del calefactor
Sin calefactor ♦
0 - 3,4 kW (Min. CFM)
3,4 - 6,8 kW (350 CFM)
6,8 - 10,4 kW (710 CFM)
10,4 - 13,7 kW (1070 CFM)
13,7 - 17,1 kW (1410 CFM)
Valor de ajuste
refrigeración
calefacción
refrigeración
calefacción
Rango de presión estática
0,1 a 1,0 pulg. WG (20 a 250 Pa)
Casilla de
verifi cación

9. FUNCIONAMIENTO DE PRUEBA

9. 1. Elementos a comprobar
□
¿El funcionamiento de todos los botones del mando a distancia es normal?
□
¿Cada indicador se ilumina con normalidad?
□
¿El drenaje es normal?
□
¿Se producen vibraciones y ruidos extraños durante el funcionamiento?
No realice el funcionamiento de prueba del aire acondicionado durante un tiempo prolongado.
9. 2. Método de funcionamiento
En función de la instalación, elija uno de los siguientes:
■ Mediante el mando a distancia inalámbrico (con el botón [TEST RUN] (FUN-
CIONAMIENTO DE PRUEBA))
• Para iniciar el modo de prueba, pulse el botón [START/STOP] (INICIO/PARADA) y el botón
[TEST RUN] (FUNIONAMIENTO DE PRUEBA) del mando a distancia.
• Para fi nalizar el funcionamiento de prueba, pulse el botón [START/STOP] (INICIO/
PARADA) del mando a distancia.
■ Por la unidad receptora de infrarrojos
• Para iniciar el funcionamiento de prueba, pulse el botón [MANUAL AUTO] (MANUAL
AUTOMÁTICO) de la unidad durante más de 10 segundos (refrigeración forzada).
• Para fi nalizar el funcionamiento de prueba, pulse el botón [MANUAL AUTO] (MANUAL
AUTOMÁTICO) durante más de 3 segundos o pulse el botón [START/STOP] (INICIO/
PARADA) del mando a distancia.
• El piloto indicador de funcionamiento y el indicador del temporizador parpadearán
simultáneamente durante el modo de funcionamiento de prueba.
■ Por mando a distancia con cable
• Para mayor información sobre el método de funcionamiento, consulte el manual de
instalación y el manual de funcionamiento del mando a distancia con cable.
El funcionamiento de prueba de la calefacción iniciará después de algunos minutos cuando se
seleccione HEAT (calor) mediante el mando a distancia [solo en el modelo de ciclo inverso].

10. ACABADO

Instale el material de aislamiento térmico tras realizar una comprobación de fugas de
refrigerante (consulte el manual de instalación de la unidad exterior para obtener información
detallada).

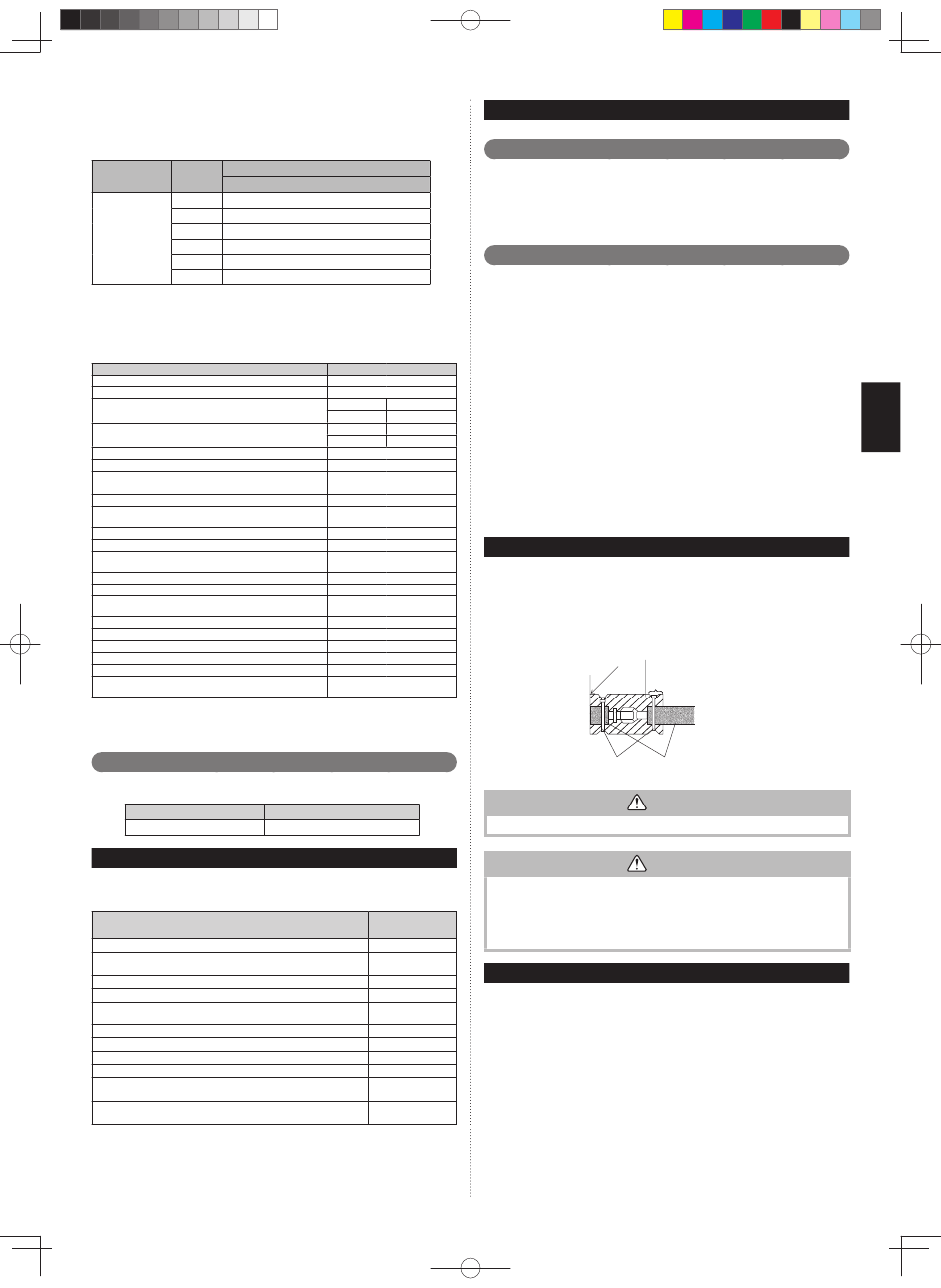

Aislamiento térmico del acoplador
Aislamiento térmico del
acoplador (accesorio)
Sin huecos
Asegúrese de solapar el
aislamiento.
Lado de la
unidad interior
Brida de cable (grande) Tuberías
(Accesorio)
ATENCIÓN
No deben quedar espacios entre el aislamiento y la unidad.
ATENCIÓN
• Tras conectar la tubería, utilice un detector de fugas de gas para comprobar que no se
produzcan fugas de gas en las juntas.
• Cuando se haya realizado la comprobación de la presión utilizando nitrógeno, consulte
el manual de instalación de la unidad exterior para completar el proceso de vaciado.
• Instale aislamiento térmico alrededor de la tubería grande (gas) y la tubería pequeña
(líquido). De lo contrario, podrían producirse fugas de agua.

11. ORIENTACIONES PARA EL CLIENTE

Explique al cliente lo que se indica a continuación, según lo indicado en el manual de
funcionamiento:
(1) El método de encendido y apagado, el cambio de operación, el ajuste de temperatura, el
ajuste del temporizador y otras funciones del mando a distancia.
(2) Limpieza y mantenimiento del producto y otros elementos como, por ejemplo, fi ltros de
aire y lamas de aire, en caso de que sea necesario.
(3) Entregue los manuales de instalación y funcionamiento al cliente.
(4) Si ha cambiado el código personalizado de la unidad interior y la instalación incluye un
mando a distancia inalámbrico, informe al cliente sobre el nuevo código. (En algunos
mandos a distancia inalámbricos, el código personalizado puede cambiar a A en el
momento de cambiar las baterías).
