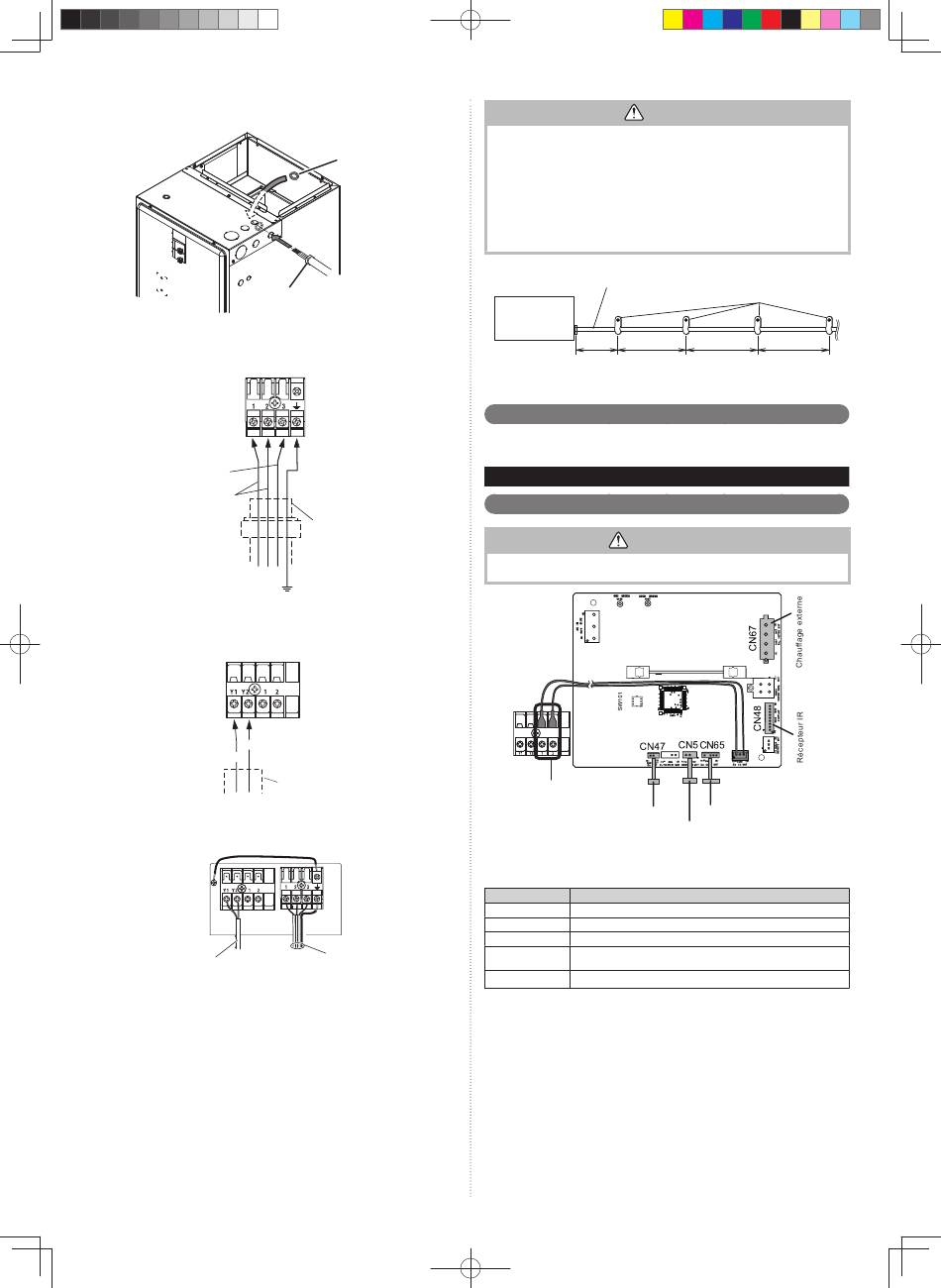

(1) Retirez le couvercle du boîtier de commande et mettez en place chaque câble de
raccordement.
Connecteur de conduite
Fixez le connecteur de conduite au port de branchement du câblage.
(La bordure du passe-câble et la bride du câble de raccordement ne sont
pas utilisées.)
■ Câble de connexion
Ligne de
contrôle
Ligne d'ali-
mentation
extérieure
■ Câble de télécommande
Blanc
Rouge
Télécommande
* Raccordez à la terre (masse) la télécommande si elle dispose d'un fi l de mise à la terre (masse).
(2) Quand le câblage est terminé, serrez le câble de télécommande et le câble de
raccordement avec le serre-fi ls ou le serre-câble.
Câble de télécommande
(3) Scellez la prise du câble ou d'autres espaces avec du mastic afi n d'empêcher la
condensation de la rosée ou à des insectes d'entrer dans le boîtier de commande.
(4) Remplacer le couvercle du boîtier de commande.
Fr-12
9384203007-04.indb 12 9384203007-04.indb 12
Contre-écrou
(Acheté localement)
(Acheté localement)
Connecteur
de conduite
Unité
Masse
(masse)
Câble de
télécommande
Câble de connexion
(vers l'unité extérieure)
ATTENTION
• Ne regroupez ni ne branchez le câble de la télécommande en parallèle avec le fi l de
raccordement de l'unité intérieure (à l'unité extérieure) et le câble d'alimentation. Cela
pourrait provoquer un dysfonctionnement.
• Serrez le câble de connexion de l'unité intérieure et l'alimentation de l'unité intérieure
et extérieure, les connexions du bornier avec fermeté avec les vis du bornier. Une
connexion incorrecte peut provoquer un incendie.
• Branchez le câble de connexion de l'unité intérieure en mettant en correspondance les
numéros du bornier des unités intérieure et extérieure comme indiqué sur l'étiquette de
la borne.
• Assurez-vous de consulter le diagramme de connexion pour le câblage sur le site
correct. Un mauvais câblage provoque un fonctionnement défectueux de l'unité.
(5) Fixez le conduit avec les supports comme indiqué ci-dessous.
Conduit (Câble d'alimentation)
Unité intérieure
30 po 54 po
(756 mm) (1361 mm)
ou moins ou moins
3. 8. Installation de la télécommande
Pour installer et régler la télécommande, consultez le manuel d'installation de la télécommande
(de type fi laire).

4. TRAVAUX D'INSTALLATION FACULTATIFS

4. 1. Kit d'installation en option

AVERTISSEMENT
La réglementation en matière de câble varie d'une région à l'autre. Conformez-vous à la
réglementation locale.
Borne (entrée
externe)
Sortie externe
Capteur distant
Les kits en option suivants peuvent être branchés sur ce climatiseur.
Pour plus de détails sur la façon d'installer les pièces en option, reportez-vous au manuel
d'installation inclus dans chaque élément.
N° de connecteur
CN48 Unité de récepteur IR (UTY-LBTUM)
CN5 Capteur distant (UTY-XSZX)
CN47*1 Kit de raccordement externe (UTY-XWZXZG)
PCB d'entrée et de sortie externe (UTY-XCSX)
CN65*2
Kit de fil (UTY-XWZXZJ)
CN67
*1 : Pour le réglage de la borne de sortie externe, reportez-vous à la fonction n° 60 dans "7.
RÉGLAGE DES FONCTIONS".
*2 : D'autres options (adaptateur WLAN, convertisseurs, etc.) peuvent être disponibles en
utilisant le PCB d'entrée et de sortie externe en option.
Lorsque le PCB d'entrée et de sortie externe est utilisé, connectez-le avec le kit de fi l.
*3 : Pour utiliser des pièces en option, reportez-vous au manuel des pièces en option. Prépa-
rez également la source d'alimentation séparée contrairement au contenu manuel.
Dispositif de support
54 po 54 po
(1361 mm) (1361 mm)
ou moins ou moins
Entrée/sortie externe PCB
(Connectez avec le kit de fi l)
Type d'option
Chauffage externe* 3
