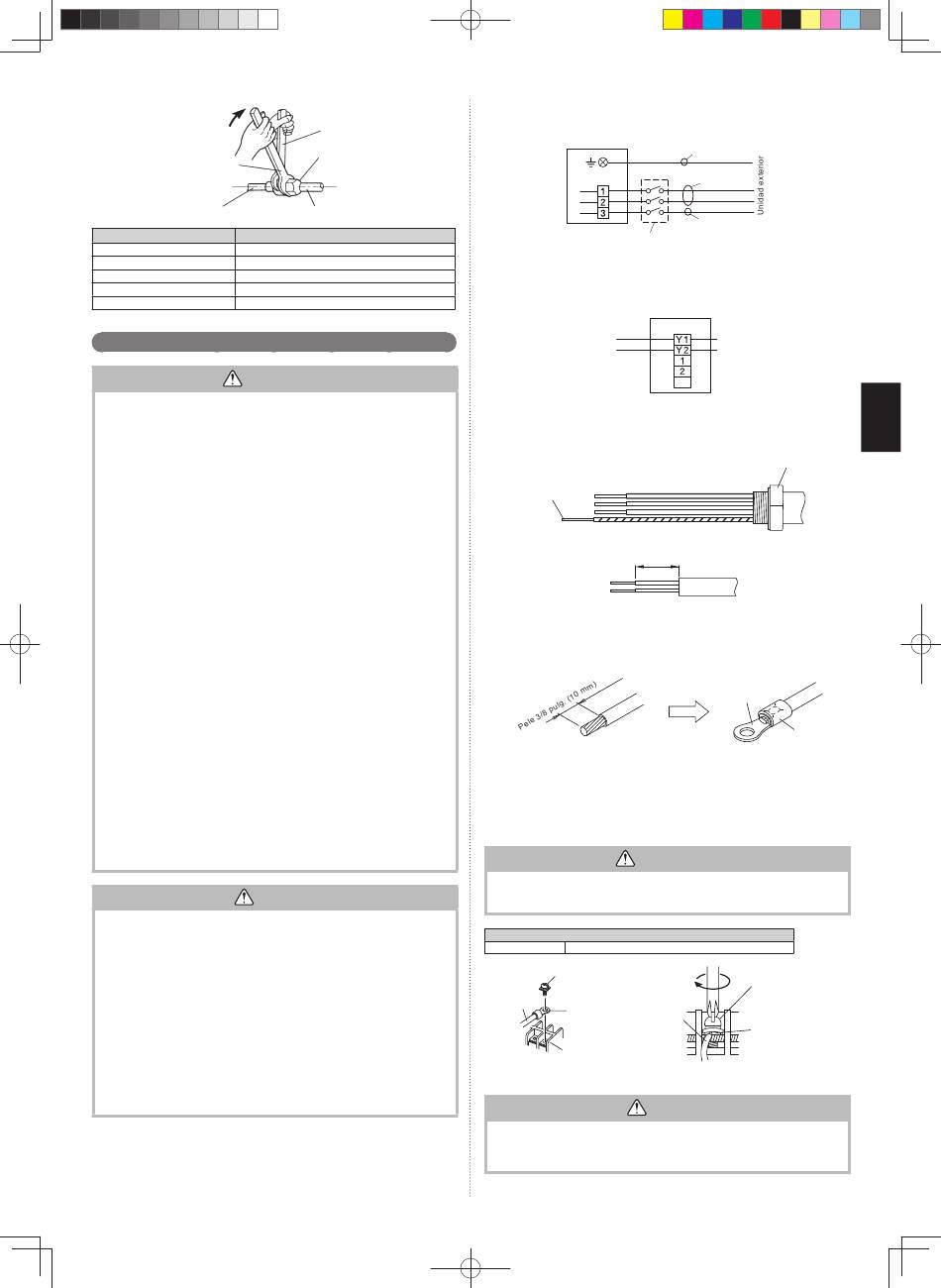

Llave dinamométrica
Tubería de la unidad
interior (lado del cuerpo)
Tuerca abocardada [pulg. (mm)]
1/4 (6,35) diámetro
3/8 (9,52) diámetro
1/2 (12,70) diámetro
5/8 (15,88) diámetro
3/4 (19,05) diámetro
3. 7. Cableado eléctrico
• La instalación eléctrica deberá realizarla una persona certifi cada siguiendo las ins-
trucciones de este Manual y de acuerdo con las normativas nacionales o regionales.
Asegúrese de utilizar un circuito especial para la unidad.
Un circuito con una alimentación eléctrica insufi ciente o una instalación eléctrica que no
se haya realizado correctamente pueden provocar accidentes graves como descargas
eléctricas o incendios.
• Antes de comenzar con la instalación, compruebe que la unidad interior y la exterior no
estén recibiendo alimentación eléctrica.
• Use el cable de conexión y el cable de alimentación suministrados o especifi cados por
el fabricante. Unas conexiones incorrectas, un aislamiento insufi ciente o un exceso en la
corriente admitida pueden provocar descargas eléctricas o incendios.
• Para el cableado, use los tipos de cables recomendados, conéctelos con fi rmeza y ase-
gúrese de que los cables no quedan tensos en las conexiones del terminal. Unos cables
conectados o fi jados de forma incorrecta pueden provocar accidentes graves como el
sobrecalentamiento de los terminales, descargas eléctricas o incendios.
• No modifi que los cables de alimentación ni use alargadores o empalmes en el cableado.
Unas conexiones incorrectas, un aislamiento insufi ciente o un exceso en la corriente
admitida pueden provocar descargas eléctricas o incendios.
• Haga coincidir los números de la placa de terminales y los colores de los cables de
conexión con los de la unidad exterior. Un cableado incorrecto puede provocar que se
quemen las piezas eléctricas.
• Fije fi rmemente los cables de conexión a la bornera. Asimismo, fi je los cables con sopor-
tes para cableado. Unas conexiones incorrectas en el cableado o en los extremos del
mismo pueden provocar fallos en el funcionamiento, descargas eléctricas o incendios.
• Asegure siempre la cubierta exterior del cable de conexión con la abrazadera de cable. (Si
el aislante se deteriora, se pueden producir descargas eléctricas.)
• Instale fi rmemente la cubierta de la caja eléctrica sobre la unidad. Si la cubierta de la
caja eléctrica no se instala correctamente, se pueden producir accidentes graves como
descargas eléctricas o incendios por exposición al polvo o al agua.
• Instale manguitos en los orifi cios realizados en las paredes para el cableado. En caso
contrario, se podría producir un cortocircuito.
• Instale un disyuntor de fugas a tierra. Además, deberá instalar el disyuntor de fugas a
tierra de forma que toda la fuente de alimentación principal de CA se corte al mismo
tiempo. De lo contrario, se podrían producir descargas eléctricas o incendios.
• Conecte siempre el cable de tierra.
Si las conexiones a tierra no se realizan correctamente, se pueden producir descargas
eléctricas.
• Instale los cables del mando a distancia de forma que no puedan tocarse directamente
con la mano.
• Realice la instalación de los cables de acuerdo con la normativa vigente, de forma que
el acondicionador de aire se pueda poner en funcionamiento de forma segura.
• Fije el cable de conexión fi rmemente a la placa de terminales. Una instalación incorrecta
puede provocar un incendio.
• Ponga la unidad a tierra.
No conecte el cable de tierra a una tubería de gas o agua, a un pararrayos o al cable de
tierra de un teléfono.
Una puesta a tierra incorrecta puede provocar descargas eléctricas.
• No conecte los cables de alimentación a los terminales de la transmisión o del mando a
distancia, ya que se podría dañar el producto.
• Nunca enrolle juntos el cable de alimentación, el cable de transmisión. Si dichos cables
se enrollan juntos, se producirán fallos de funcionamiento.
• Al manejar paneles de circuitos impresos, la electricidad estática del cuerpo podría
provocar fallos en el funcionamiento de estos paneles. Observe las precauciones que se
indican a continuación:
– Establezca una conexión a tierra para las unidades interiores y las unidades exteriores
y los dispositivos periféricos.
– Desconecte la alimentación (disyuntor).
– Toque la parte metálica de las unidades interiores y exteriores durante más de 10
segundos para descargar la electricidad estática del cuerpo.
– No toque los terminales de las piezas ni los patrones implementados en la placa de
circuitos impresos.
9384203007-04.indb 11 9384203007-04.indb 11
Apriete con 2 llaves.
Llave de sujeción
Tuerca abocardada
Tubería de conexión
Par de apriete [lb·pie (N·m)]
12 a 13 (16 a 18)
24 a 31 (32 a 42)
36 a 45 (49 a 61)
46 a 55 (63 a 75)
66 a 81 (90 a 110)
ADVERTENCIA
ATENCIÓN

3. 7. 1. Diagrama del sistema de cableado

■ Cable de conexión (a la unidad exterior)
Unidad interior
Línea de tierra
Interruptor de desconexión
(no incluido)
NOTAS: Interruptor de desconexión - Suministrado en campo si lo exige el código local.
Seleccione la capacidad correcta del interruptor de desconexión en función de la
carga.
■ Cable del mando a distancia con cable
rojo
blanco
3. 7. 2. Preparación del cable de conexión
■ Cable de conexión
El cable de puesta a tierra debe ser más largo que el resto de cables.
Cable de tierra
■ Cable del mando a distancia
1-3/16 pulg. (30 mm)
3. 7. 3. Cómo conectar el cableado a los terminales.
(1) Use terminales en anillo con manguitos de aislamiento para conectar al bloque de
terminales, como se muestra en la siguiente fi gura.
(2) Fije los terminales en anillo fi rmemente con la abrazadera adecuada utilizando una
herramienta adecuada, de forma que los cables no se afl ojen.
(3) Use los cables especifi cados, conéctelos fi rmemente y apriételos de forma que no se
ejerza tensión en los terminales.
(4) Utilice un destornillador adecuado para apretar los tornillos del terminal.
No use un destornillador demasiado pequeño, ya que las cabezas de los tornillos se
podrían dañar y los tornillos no quedarían bien apretados.
(5) No apriete excesivamente los tornillos del terminal, ya que se podrían romper.
(6) Consulte la tabla que fi gura a continuación para conocer el par de apriete de los tornillos
de los terminales.
ADVERTENCIA
Utilice terminales en anillo y apriete los tornillos del terminal a los pares especifi cados. De
lo contrario, podría producirse un sobrecalentamiento que provocaría daños graves dentro
de la unidad.
Par de apriete [lbf·pulg. (N·m)]
Tornillo M4 11 a 16 (1,2 a 1,8)
Tornillo con arandela especial
Cable
Terminal en anillo
Cable
Bloques de terminales
3. 7. 4. Cableado de conexión
ATENCIÓN
• Tenga cuidado de no confundir el cable de alimentación y el de conexión durante la
instalación.
• Instálelos de forma que los cables del mando a distancia no entren en contacto con
otros cables de conexión.
Línea de
alimentación
Línea de
control
Conector de conducto
Terminal en anillo
Manguito
Tornillo con aran-
dela especial
Terminal en anillo
Es-11
